Salut! En tant que fournisseur de VFD Mitsubishi, j'ai pu constater à quel point il est crucial de configurer correctement ces variateurs pour le fonctionnement des équipements miniers. Dans ce blog, je vais vous guider à travers les étapes nécessaires pour que votre Mitsubishi VFD soit opérationnel sans problème dans un environnement minier.
Comprendre les bases des VFD Mitsubishi
Tout d’abord, parlons un peu de ce qu’est un VFD. Un entraînement à fréquence variable, ou VFD, est comme le cerveau de votre équipement minier. Il contrôle la vitesse et le couple d'un moteur électrique en ajustant la fréquence et la tension de l'alimentation. Mitsubishi fabrique certains des meilleurs VFD du marché, et ils sont connus pour leur fiabilité et leurs performances.

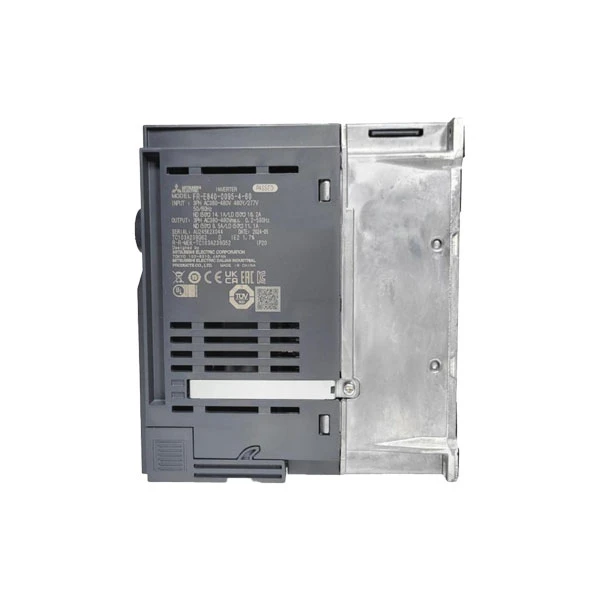

Il existe différents modèles de VFD Mitsubishi, chacun étant conçu pour des applications spécifiques. Par exemple, leMitsubishi FR-D740-1.5K-CHT VFDest une option compacte et rentable, idéale pour les petits équipements miniers. D'un autre côté, leFR-F840-00250-E2-60 Mitsubishi électriqueest un variateur hautes performances adapté aux opérations minières de plus grande envergure et plus exigeantes. Et leMitsubishiFR-E840-0095-4-60offre des fonctionnalités avancées pour un contrôle précis.
Vérifications avant l'installation
Avant de commencer à configurer votre Mitsubishi VFD, vous devez faire quelques choses. Tout d’abord, assurez-vous d’avoir le bon VFD pour votre équipement minier. Vérifiez la puissance nominale, la tension et le courant du moteur. Le VFD devrait être capable de gérer la charge du moteur sans aucun problème.
Inspectez le VFD pour déceler tout dommage physique. Recherchez des fissures, des connexions desserrées ou des signes de corrosion. Si vous rencontrez des problèmes, n'essayez pas d'utiliser le VFD. Contactez le fabricant ou votre fournisseur pour un remplacement.
Vérifiez également l’environnement dans lequel le VFD sera installé. Les environnements miniers peuvent être difficiles, avec de la poussière, de l’humidité et des vibrations. Assurez-vous que l'emplacement d'installation est propre, sec et bien ventilé. Vous devrez peut-être utiliser un boîtier de protection pour protéger le VFD des éléments.
Étapes de configuration initiale
Une fois que vous avez installé le VFD, il est temps de démarrer le processus de configuration. La première étape consiste à définir les paramètres de base. Ceux-ci incluent la tension, la fréquence et le courant nominal du moteur. Vous pouvez généralement trouver ces informations sur la plaque signalétique du moteur.
Pour accéder aux réglages des paramètres, vous devrez utiliser le panneau de commande du VFD. La plupart des VFD Mitsubishi disposent d'un panneau de commande convivial avec un écran et des boutons. Naviguez dans le menu pour trouver les réglages des paramètres.
Définissez le mode de fonctionnement du VFD. Vous pouvez choisir entre le mode couple constant, le mode couple variable ou le mode contrôle vectoriel. Le mode couple constant convient aux applications où la charge nécessite un couple constant, comme les bandes transporteuses. Le mode couple variable est préférable pour les ventilateurs et les pompes, où le couple requis change avec la vitesse. Le mode de contrôle vectoriel offre le contrôle le plus précis et est idéal pour les applications nécessitant un fonctionnement haute performance.
Paramètres de vitesse et de couple
L'un des aspects les plus importants de la configuration d'un VFD pour les équipements miniers consiste à définir les limites de vitesse et de couple. Vous devez déterminer la vitesse minimale et maximale à laquelle le moteur fonctionnera. Cela dépend des exigences de votre équipement minier.
Par exemple, si vous utilisez un tapis roulant, vous devrez régler la vitesse pour qu'il puisse transporter les matériaux au bon rythme. Si la vitesse est trop lente, la production en sera affectée. Si c'est trop rapide, il peut y avoir un risque de déversement de matière.
Les réglages de couple sont également cruciaux. Vous devez vous assurer que le VFD peut fournir suffisamment de couple pour démarrer le moteur et le faire fonctionner sous charge. Réglez le couple de démarrage et le couple nominal en fonction des spécifications du moteur.
Temps d'accélération et de décélération
Un autre paramètre clé à régler sont les temps d’accélération et de décélération. Ces temps déterminent la rapidité avec laquelle le moteur accélère ou ralentit. Dans un environnement minier, vous devez être prudent avec ces paramètres.
Si le temps d'accélération est trop court, le moteur peut consommer une grande quantité de courant, ce qui peut provoquer une surchauffe et endommager le VFD et le moteur. D’un autre côté, si le temps d’accélération est trop long, l’équipement risque de ne pas réagir assez rapidement aux changements survenus dans le processus.
Il en va de même pour le temps de décélération. Un temps de décélération court peut provoquer des contraintes mécaniques sur l'équipement, tandis qu'un temps de décélération long peut conduire à des inefficacités. Trouvez le bon équilibre en fonction du type d’équipement minier que vous utilisez.
Paramètres de protection
Les équipements miniers fonctionnent dans un environnement difficile, il est donc important de mettre en place les fonctions de protection du VFD. Ceux-ci incluent la protection contre les surintensités, la protection contre les surtensions, la protection contre les sous-tensions et la protection contre les surchauffes.
La protection contre les surintensités empêche le VFD d'être endommagé par un courant excessif. Si le courant dépasse une certaine limite, le VFD s'arrêtera pour se protéger ainsi que le moteur. La protection contre les surtensions et les sous-tensions garantit que le VFD fonctionne dans la plage de tension sûre.
La protection contre la surchauffe est également cruciale. Les équipements miniers peuvent générer beaucoup de chaleur et le VFD doit être protégé contre la surchauffe. Le VFD surveillera sa propre température et s'arrêtera s'il fait trop chaud.
Communication et surveillance
De nombreux VFD Mitsubishi prennent en charge des protocoles de communication, qui vous permettent de connecter le VFD à un système de contrôle ou à un dispositif de surveillance. Ceci est utile pour la surveillance et le contrôle à distance des équipements miniers.
Vous pouvez utiliser des protocoles tels que Modbus, Profibus ou Ethernet pour communiquer avec le VFD. Configurez les paramètres de communication afin que le VFD puisse échanger des données avec le système de contrôle.
Il est important de surveiller les performances du VFD. Vous pouvez utiliser le système de contrôle pour vérifier la vitesse, le courant, la tension et la température du moteur. Cela vous permet de détecter rapidement tout problème et de prendre des mesures correctives.
Tests et dépannage
Une fois la configuration terminée, il est temps de tester le VFD. Démarrez le moteur lentement et surveillez son fonctionnement. Vérifiez si la vitesse et le couple sont dans les limites définies. Écoutez tout bruit ou vibration inhabituel.
Si vous rencontrez des problèmes lors du test, pas de panique. Tout d’abord, vérifiez les réglages des paramètres pour vous assurer qu’ils sont corrects. Recherchez les codes d'erreur sur l'écran du VFD. Les VFD Mitsubishi fournissent généralement des messages d'erreur détaillés qui peuvent vous aider à diagnostiquer le problème.
Si vous ne parvenez pas à résoudre le problème par vous-même, contactez votre fournisseur ou l'équipe d'assistance technique du fabricant. Ils ont l’expertise nécessaire pour vous aider à dépanner et à résoudre le problème.
Conclusion
La configuration d'un VFD Mitsubishi pour le fonctionnement d'un équipement minier est un processus qui nécessite une attention particulière aux détails. En suivant les étapes décrites dans ce blog, vous pouvez vous assurer que votre VFD fonctionne de manière sûre et efficace.
Si vous recherchez un Mitsubishi VFD pour votre équipement minier, nous sommes là pour vous aider. En tant que fournisseur, nous proposons une large gamme de modèles Mitsubishi VFD, ainsi que des conseils d'experts sur la configuration et l'installation. Contactez-nous pour entamer une discussion sur vos besoins spécifiques et travaillons ensemble pour que votre équipement minier fonctionne de manière optimale.
Références
- Manuels d'utilisation Mitsubishi Electric VFD
- Normes de l’industrie pour le fonctionnement des équipements miniers
- Littérature technique sur les variateurs de fréquence
