En tant que fournisseur de confiance d'automates Schneider, je comprends l'importance d'intégrer ces puissants automates programmables dans les systèmes de contrôle industriels existants. Ce processus peut améliorer l’efficacité, la fiabilité et la flexibilité du système, entraînant ainsi une amélioration des performances globales. Dans ce blog, je partagerai quelques étapes pratiques et considérations pour une intégration réussie.
Comprendre le système existant
Avant de commencer le processus d’intégration, il est crucial d’avoir une compréhension globale du système de contrôle industriel existant. Cela inclut l'identification de l'architecture du système, des protocoles de communication, des périphériques d'entrée et de sortie et de toute logique de contrôle existante. Réaliser une évaluation détaillée vous aidera à déterminer la compatibilité de l'automate Schneider avec le système actuel et à identifier les défis potentiels.

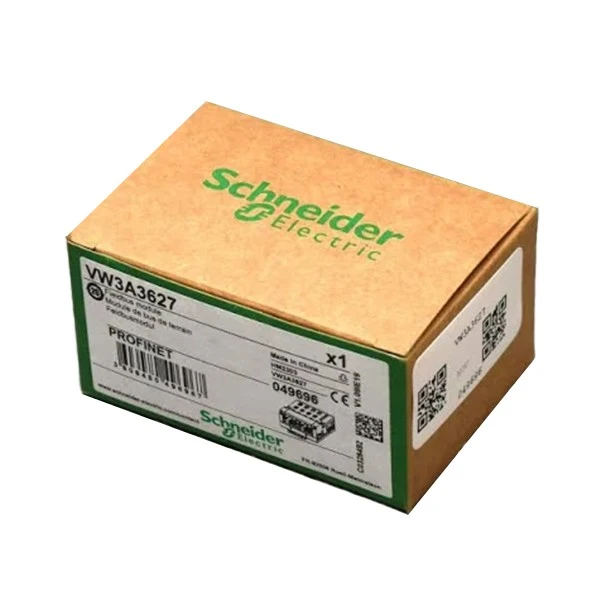

Examiner les protocoles de communication utilisés dans le système existant. Les protocoles courants incluent Modbus, Profibus, Ethernet/IP et CANopen. Assurez-vous que l'automate Schneider prend en charge le même protocole ou peut être configuré pour communiquer avec les appareils existants à l'aide d'un protocole compatible. Par exemple, si le système existant utilise Modbus RTU, vous pouvez choisir un automate Schneider doté de capacités de communication Modbus RTU, telles que leModule de communication Schneider VW3A3627.
Sélection du bon automate Schneider
Une fois que vous avez une compréhension claire du système existant, l'étape suivante consiste à sélectionner l'automate Schneider approprié pour l'intégration. Tenez compte des facteurs suivants lors de votre sélection :
- Puissance de traitement: Déterminez les exigences de traitement de l'application en fonction du nombre d'entrées et de sorties, des algorithmes de contrôle et des tâches de traitement des données. Choisissez un automate doté d’une puissance de traitement suffisante pour gérer efficacement la charge de travail.
- Capacité de mémoire: Évaluez les besoins en mémoire de l'application, y compris la mémoire du programme et la mémoire des données. Assurez-vous que l'automate sélectionné dispose de suffisamment de mémoire pour stocker le programme de contrôle, les journaux de données et toute autre information pertinente.
- Configuration des E/S: Identifier le nombre et le type d'entrées et de sorties requis pour l'application. Sélectionnez un automate doté des modules d'E/S appropriés pour répondre aux besoins spécifiques du système. Par exemple, si vous avez besoin d'un automate compact doté de capacités d'E/S et de communication intégrées, leSchneider TWDLCAA24DRF Contrôleur Twidopourrait être un choix approprié.
- Interfaces de communication: Sélectionnez un automate doté des interfaces de communication nécessaires pour vous connecter aux appareils et systèmes existants. Cela peut inclure Ethernet, des ports série ou des interfaces de bus de terrain. Tenez compte des exigences du protocole de communication et assurez-vous que l'automate prend en charge les protocoles souhaités.
- Évolutivité: Si le système doit évoluer ou évoluer à l'avenir, choisissez un automate offrant une évolutivité. Cela vous permet d'ajouter ou de supprimer facilement des modules d'E/S ou d'étendre les capacités de communication selon vos besoins. LeBMXAMI0810 Schneider électriqueoffre une conception modulaire qui permet une expansion et une personnalisation faciles.
Installation et câblage du matériel
Une fois que vous avez sélectionné l'automate Schneider approprié, l'étape suivante consiste à installer et à câbler le matériel. Suivez ces directives pour garantir une installation correcte :
- Montage: Montez l'automate dans un emplacement approprié offrant un accès facile pour la maintenance et le dépannage. Assurez-vous que la surface de montage est stable et exempte de vibrations.
- Alimentation: Connectez l'automate à une alimentation électrique fiable. Suivez les spécifications du fabricant pour les exigences de tension et de courant d'entrée. Utilisez des dispositifs de protection de l'alimentation appropriés, tels que des parasurtenseurs et des fusibles, pour éviter d'endommager l'automate.
- Câblage E/S: Connectez les périphériques d'entrée et de sortie à l'automate selon le schéma de câblage fourni dans le manuel d'utilisation. Utilisez des techniques de câblage appropriées, telles que le codage couleur et l'étiquetage, pour garantir une identification et un dépannage faciles.
- Câblage des communications: Connectez l'automate aux appareils et systèmes existants à l'aide des câbles de communication appropriés. Suivez les exigences du protocole de communication et assurez-vous que les câbles sont correctement blindés pour minimiser les interférences électromagnétiques.
Configuration et programmation du logiciel
Une fois l'installation du matériel terminée, l'étape suivante consiste à configurer et programmer l'automate Schneider. Cela implique la configuration des paramètres de communication, la définition des adresses d'E/S et l'écriture du programme de contrôle.
- Installation du logiciel: Installez le logiciel de programmation d'automate Schneider, tel que Unity Pro ou TwidoSoft, sur un ordinateur compatible. Suivez les instructions d'installation fournies dans le manuel du logiciel.
- Configuration des communications: Configurez les paramètres de communication de l'automate pour établir une connexion avec les appareils et systèmes existants. Cela peut inclure la définition de l'adresse IP, du masque de sous-réseau, de la passerelle et du protocole de communication.
- Configuration des E/S: Définir les adresses E/S des périphériques d'entrée et de sortie dans le logiciel de programmation automate. Cela permet à l'automate de communiquer avec les appareils et de lire ou d'écrire des données selon les besoins.
- Développement de programmes de contrôle: Écrivez le programme de contrôle à l'aide du langage de programmation pris en charge par l'automate Schneider. Les langages de programmation courants incluent la logique à relais, les diagrammes de blocs fonctionnels et le texte structuré. Le programme de contrôle doit mettre en œuvre la logique de contrôle et les algorithmes souhaités pour atteindre les objectifs du système.
Tests et mise en service
Une fois la configuration et la programmation du logiciel terminées, il est essentiel de tester et de mettre en service le système intégré. Cela implique de vérifier la fonctionnalité de l'automate, la communication entre l'automate et les appareils existants et les performances globales du système.
- Tests fonctionnels: Effectuer des tests fonctionnels de l'automate pour garantir son bon fonctionnement. Cela peut inclure le test des signaux d'entrée et de sortie, de la logique de contrôle et des interfaces de communication.
- Tests de communication: Tester la communication entre l'automate et les appareils et systèmes existants. Vérifiez que les données sont transmises et reçues correctement et qu'il n'y a pas d'erreurs ou de retards de communication.
- Tests de performances du système: Effectuer des tests de performances du système pour évaluer les performances globales du système intégré. Surveillez les paramètres du système, tels que la température, la pression et le débit, et assurez-vous qu'ils se situent dans la plage souhaitée.
- Dépannage et débogage: Si des problèmes sont identifiés au cours du processus de test, dépannez et déboguez le système pour résoudre les problèmes. Cela peut impliquer de vérifier les connexions matérielles, de revoir la configuration logicielle ou de modifier le programme de contrôle.
Entretien et assistance
Après l'intégration et la mise en service réussies de l'automate Schneider dans le système de contrôle industriel existant, il est important de mettre en œuvre un plan de maintenance et de support approprié. Cela garantit la fiabilité et les performances à long terme du système.
- Entretien régulier: Effectuez des tâches de maintenance régulières, telles que le nettoyage de l'automate, la vérification des connexions matérielles et la mise à jour du micrologiciel du logiciel. Cela permet d’éviter les problèmes potentiels et garantit le bon fonctionnement du système.
- Surveillance et diagnostic: Mettre en œuvre un système de surveillance et de diagnostic pour surveiller en permanence les performances de l'automate et de l'ensemble du système. Cela vous permet de détecter rapidement tout problème potentiel et de prendre les mesures appropriées pour éviter les temps d'arrêt.
- Assistance technique: Établissez une relation avec un fournisseur d'assistance technique fiable qui peut vous aider pour tout problème ou question qui pourrait survenir. Cela garantit que vous avez accès à des conseils et à une assistance d’experts en cas de besoin.
Conclusion
L'intégration d'un automate Schneider dans un système de contrôle industriel existant peut apporter des avantages significatifs, notamment une efficacité, une fiabilité et une flexibilité améliorées. En suivant les étapes décrites dans ce blog, vous pouvez garantir un processus d'intégration réussi. N'oubliez pas d'évaluer soigneusement le système existant, de sélectionner le bon automate, d'installer et de câbler correctement le matériel, de configurer et de programmer le logiciel, de tester et de mettre en service le système, et de mettre en œuvre un plan de maintenance et de support approprié.
Si vous souhaitez intégrer un automate Schneider dans votre système de contrôle industriel existant ou si vous avez des questions sur nos produits et services, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à atteindre vos objectifs d’automatisation.
