Salut! En tant que fournisseur d'Allen - Bradley VFDS, on me pose souvent des questions sur les exigences d'installation de ces équipements incroyables. Donc, j'ai pensé que j'aurais mis en place ce billet de blog pour tout décomposer pour vous.
Tout d'abord, parlons des bases. Allen - Bradley VFDS, ou entraînements de fréquence variables, sont utilisés pour contrôler la vitesse et le couple des moteurs électriques. Ils sont super utiles dans un tas d'industries, de la fabrication aux systèmes CVC. Mais pour s'assurer qu'ils fonctionnent à leur meilleure installation, il est essentiel.
Emplacement et environnement
L'une des premières choses à considérer est l'endroit où vous allez installer le VFD. Il doit être dans un endroit propre, sec et bien - ventilé. La saleté, la poussière et l'humidité peuvent tous causer des problèmes pour le VFD au fil du temps. Par exemple, s'il y a beaucoup de poussière dans l'air, il peut s'accumuler à l'intérieur du lecteur et provoquer des problèmes de surchauffe ou d'électricité.
La température est également un gros problème. Allen - Bradley VFDS est conçu pour fonctionner dans une certaine plage de températures. Habituellement, ils fonctionnent mieux entre 0 ° C et 50 ° C. S'il devient trop chaud ou trop froid, les performances du lecteur peuvent être affectées. Assurez-vous donc que la zone d'installation a un contrôle de température approprié. Vous devrez peut-être installer un radiateur ou une unité de conditionnement à l'air si l'environnement est extrême.
Un autre facteur important est la vibration. Les VFD n'aiment pas beaucoup de vibrations. S'ils sont installés dans un endroit où il y a beaucoup de tremblements, cela peut endommager les composants internes. Alors, essayez de monter le VFD sur une surface stable. Si vous l'installez sur une machine qui vibre, vous devrez peut-être utiliser des vibrations - des supports d'isolement.
Exigences électriques
Maintenant, passons dans le côté électrique des choses. L'alimentation est cruciale. Vous devez vous assurer que la tension et la fréquence de l'alimentation correspondent aux exigences du VFD. Allen - Bradley VFDS est disponible dans différents modèles, chacun avec ses propres besoins en puissance spécifiques.
Par exemple, le22A - D4P0N104 Allen Bradleya son propre ensemble de spécifications électriques. Vous devez doubler - vérifier ces derniers avant de le connecter à la source d'alimentation. L'utilisation de la mauvaise tension peut faire frire le lecteur, et ce n'est certainement pas quelque chose que vous voulez.
Vous devez également avoir un système de mise à la terre approprié. La mise à la terre aide à protéger le VFD et les personnes qui l'utilisent des chocs électriques. Il est important de suivre attentivement les instructions de mise à la terre fournies par Allen - Bradley. Un bon système de mise à la terre peut également réduire le bruit électrique, ce qui peut interférer avec le fonctionnement du VFD.
De plus, vous devrez peut-être installer des fusibles ou des disjoncteurs. Ce sont des dispositifs de sécurité qui protègent le VFD des situations de courant. S'il y a une augmentation soudaine du courant, le fusible soufflera ou le disjoncteur va trébucher, empêchant les dommages au lecteur.
Montage et câblage
En ce qui concerne le montage du VFD, il y a quelques choses à garder à l'esprit. Il doit être monté verticalement pour que la chaleur puisse augmenter et être dissipée correctement. Le montage horizontal peut provoquer une accumulation de chaleur à l'intérieur du lecteur, ce qui peut entraîner une surchauffe.
Le câblage est également une partie critique de l'installation. Vous devez utiliser le bon type de câbles. Les câbles doivent être notés pour la tension et le courant que le VFD gérera. Assurez-vous que les câbles sont correctement dimensionnés et que les connexions sont serrées. Les connexions lâches peuvent provoquer une arc, ce qui est non seulement dangereux mais peut également endommager le VFD.
Vous devez également séparer le câblage de commande du câblage d'alimentation. Le câblage de commande est utilisé pour envoyer des signaux au VFD, tandis que le câblage d'alimentation transporte l'alimentation électrique. S'ils ne sont pas séparés, le bruit électrique du câblage d'alimentation peut interférer avec les signaux de contrôle, provoquant un dysfonctionnement du VFD.
Refroidissement et ventilation
Comme je l'ai mentionné plus tôt, la chaleur est un grand ennemi des VFD. C'est pourquoi le refroidissement et la ventilation appropriés sont si importants. La plupart des VFD d'Allen - Bradley ont construit - dans les fans pour aider à le refroidissement. Cependant, vous devez toujours vous assurer qu'il y a suffisamment d'espace autour du lecteur pour que l'air circule.
Ne bloquez pas les ouvertures de ventilation sur le VFD. Si vous le faites, la chaleur ne pourra pas s'échapper et le lecteur surchauffera. Vous devrez peut-être également envisager d'ajouter une ventilation supplémentaire dans la zone d'installation, surtout s'il y a plusieurs VFD ou si l'environnement est chaud.
Commission et test
Une fois que vous avez installé le VFD, vous n'avez pas encore terminé. Vous devez commander et le tester pour vous assurer que cela fonctionne correctement. Cela implique la configuration des paramètres du VFD en fonction des exigences du moteur et de l'application.
Vous devrez ajuster des choses comme les temps d'accélération et de décélération, les vitesses maximales et minimales et les limites de couple. Ces paramètres dépendront du moteur spécifique et du travail que le VFD va faire.
Après avoir configuré les paramètres, vous devez exécuter certains tests. Commencez par un test à basse vitesse pour vous assurer que tout fonctionne bien. Ensuite, augmentez progressivement la vitesse et surveillez les performances du VFD et du moteur. Recherchez tout signe de surchauffe, de bruits inhabituels ou de comportement erratique.
Entretien
Un entretien approprié est également une partie importante de la maintenance en douceur de votre Allen - Bradley VFD. Vous devez nettoyer régulièrement l'entraînement pour éliminer toute poussière ou saleté. Vérifiez les fans pour vous assurer qu'ils fonctionnent correctement. Inspectez le câblage pour tout signe de dommage ou d'usure.
C'est aussi une bonne idée d'avoir un calendrier de maintenance. Par exemple, vous voudrez peut-être effectuer une vérification complète d'inspection et de maintenance tous les six mois ou une fois par an, selon la fréquence à laquelle le VFD est utilisé.

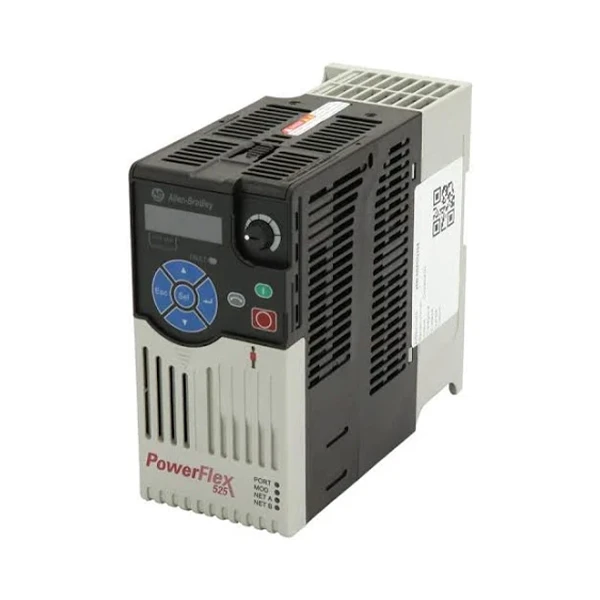

Eh bien, c'est un aperçu assez complet des exigences d'installation pour Allen - Bradley VFDS. Si vous êtes sur le marché pour un VFD de haute qualité, nous avons une grande sélection, y compris leAllen - Bradley 25B - D6P0N104 2,2KWet leAllen - Bradley 22F - D4P2N103 VFD.
Si vous avez des questions sur l'installation, ou si vous êtes intéressé à acheter un VFD Allen - Bradley, n'hésitez pas à contacter. Nous sommes ici pour vous aider à tirer le meilleur parti de votre VFD et à vous assurer qu'il est installé et entretenu correctement.
Références
- Allen - Bradley VFD Installation Manuals
- Normes et directives de sécurité électrique
- Meilleures pratiques de l'industrie pour l'installation et la maintenance des VFD
