Quelle est l’organisation de la mémoire de l’automate Siemens ?

En tant que fournisseur dédié d'automates Siemens, j'ai eu le privilège de plonger profondément dans le monde des automates programmables (PLC) Siemens et de comprendre leur organisation complexe de la mémoire. Dans ce blog, mon objectif est de décomposer le concept complexe d'organisation de la mémoire dans les automates Siemens d'une manière accessible et informative à la fois pour les vétérans de l'industrie et les nouveaux arrivants.

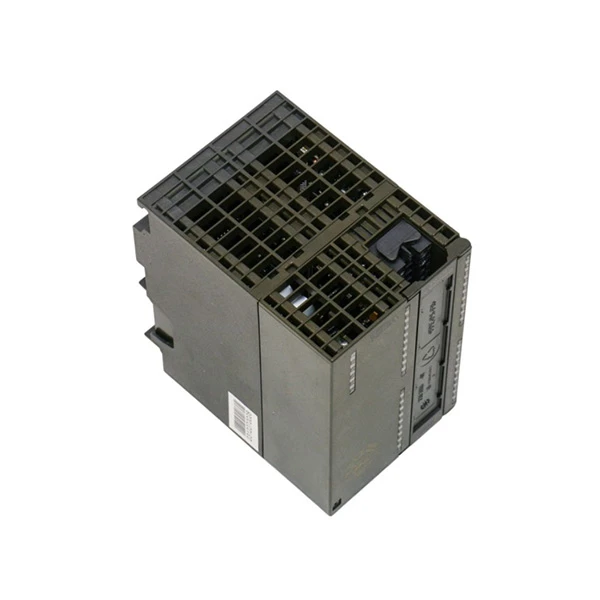

Siemens 6ES7326-2BF01-0AB0 Siemens 6ES7326 2BF01 0AB0 Module

Comprendre les bases de la mémoire API

Avant de plonger dans les spécificités de l'organisation de la mémoire des automates Siemens, il est essentiel de comprendre le rôle fondamental de la mémoire dans un automate. Un API est essentiellement un ordinateur numérique conçu pour les applications de contrôle industriel. Comme tout ordinateur, il a besoin de mémoire pour stocker les programmes, les données et les résultats intermédiaires. La mémoire d'un automate peut être divisée en plusieurs types, chacun remplissant un objectif unique.

Types de mémoire dans les automates Siemens

1. Mémoire du programme

La mémoire des programmes est l'endroit où sont stockés les programmes de contrôle écrits par l'utilisateur. Ces programmes sont généralement écrits dans des langages de programmation tels que la logique à relais, le texte structuré, le diagramme de blocs fonctionnels, etc. Dans les automates Siemens, la mémoire du programme est non volatile, ce qui signifie que le programme reste stocké même lorsque l'alimentation est coupée. Ceci est crucial pour maintenir le fonctionnement continu des processus industriels. Par exemple, dans une chaîne de fabrication, le programme qui contrôle la séquence d’opérations d’un bras robotique doit être préservé tout au long des cycles d’alimentation. La taille de la mémoire du programme peut varier en fonction du modèle de l'automate Siemens, allant de quelques kilo-octets dans les automates à petite échelle à plusieurs mégaoctets dans les automates plus grands et plus sophistiqués.

2. Mémoire de données

La mémoire de données est utilisée pour stocker les données générées pendant le fonctionnement de l'automate ou nécessaires à l'exécution du programme de contrôle. Cela peut inclure des valeurs d'entrée et de sortie, des valeurs de minuterie et de compteur, des points de consigne et d'autres variables. La mémoire des données peut être divisée en différentes zones :

Tableau des images d'entrée (I): Cette zone stocke les états actuels de tous les périphériques d'entrée connectés à l'automate, tels que les capteurs, les commutateurs, etc. L'automate lit périodiquement les états de ces périphériques d'entrée et met à jour la table image des entrées. Par exemple, si un capteur de proximité détecte la présence d'un objet dans un tapis roulant, le bit correspondant dans la table image d'entrée sera mis à 1.
Tableau des images de sortie (Q): La table image de sortie stocke les valeurs qui doivent être envoyées aux périphériques de sortie, comme les relais, les solénoïdes et les moteurs. L'automate met à jour les périphériques de sortie en fonction des valeurs de la table-image de sortie. Par exemple, si le programme de contrôle détermine qu'un moteur doit être allumé, le bit correspondant dans la table image de sortie sera défini et l'API enverra le signal approprié au moteur.
Bit de mémoire (M): Cette zone est utilisée pour le stockage à usage général et les résultats intermédiaires au sein du programme de contrôle. Les programmeurs peuvent utiliser des bits de mémoire pour stocker des indicateurs, des informations d'état ou pour implémenter des opérations logiques. Par exemple, un bit de mémoire peut être utilisé comme indicateur pour indiquer si un certain processus est terminé ou non.
Blocs de données (DB): Les blocs de données sont utilisés pour stocker de plus grandes quantités de données structurées. Ils peuvent être utilisés pour stocker des paramètres de configuration, des données de production ou des informations historiques. Les blocs de données peuvent être soit globaux (accessibles depuis n'importe où dans le programme), soit spécifiques à une instance (associés à un bloc fonctionnel particulier). Par exemple, dans un système de contrôle de température, un bloc de données peut être utilisé pour stocker la température de consigne, la température actuellement mesurée et les paramètres de contrôle PID.

3. Mémoire système

La mémoire système est utilisée par le système d'exploitation de l'automate pour gérer ses fonctions internes, telles que la planification des tâches, la communication et la gestion des erreurs. Cette mémoire n'est pas directement accessible au programmeur utilisateur, mais son bon fonctionnement est essentiel aux performances globales de l'automate.

Adressage mémoire dans les automates Siemens

Les automates Siemens utilisent un schéma d'adressage spécifique pour accéder à différentes zones de mémoire. Le schéma d'adressage est basé sur le concept d'octets et de bits. Chaque octet est constitué de 8 bits et chaque bit peut avoir la valeur 0 ou 1.

Adressage des bits: Dans l'adressage de bits, les bits individuels d'un octet de mémoire sont adressés. Par exemple, dans la table image d'entrée, une adresse de bit peut ressembler à I0.0, où I indique la table image d'entrée, 0 est le numéro d'octet et 0 est le numéro de bit dans cet octet. L'adressage de bits est couramment utilisé pour contrôler des entrées et sorties discrètes individuelles, telles qu'un seul interrupteur ou un contact de relais.
Adressage d'octets: L'adressage d'octets est utilisé pour accéder à des octets entiers de mémoire. Par exemple, une adresse d'octet dans le bloc de données peut être DB1.DBW0, où DB1 indique le numéro de bloc de données 1, DBW représente le mot de bloc de données (un mot fait 2 octets) et 0 est le numéro de mot dans le bloc de données. L'adressage par octets est utile pour stocker et récupérer des valeurs de données plus volumineuses, telles que des nombres entiers ou des nombres à virgule flottante.

Importance d’une bonne organisation de la mémoire

Une bonne organisation de la mémoire est cruciale pour le fonctionnement efficace des automates Siemens. Une disposition de la mémoire bien organisée peut conduire à une exécution plus rapide du programme, à une utilisation réduite de la mémoire et à un débogage plus facile. Par exemple, en planifiant soigneusement l'utilisation des blocs de données et des bits de mémoire, les programmeurs peuvent minimiser la quantité de mémoire requise pour stocker les données et améliorer la lisibilité du programme de contrôle.

Applications et exemples du monde réel

Prenons un exemple réel d'une usine d'embouteillage. L'automate Siemens de cette usine est chargé de contrôler le processus de remplissage, de bouchage et d'étiquetage. La table image d'entrée stocke les états des capteurs qui détectent la présence de bouteilles sur le tapis roulant, le niveau de liquide dans le réservoir de remplissage, etc. La table image de sortie contrôle les vannes de remplissage, les moteurs de bouchage et les étiqueteuses.

La mémoire du programme stocke le programme de contrôle qui séquence ces opérations. Par exemple, lorsqu'un capteur détecte une bouteille à la station-service, le programme lit l'entrée, vérifie le niveau de liquide dans le réservoir et, si le niveau est suffisant, règle la sortie appropriée pour ouvrir la vanne de remplissage pendant une durée spécifique. Les blocs de données sont utilisés pour stocker les données de production, telles que le nombre de bouteilles remplies, la quantité de liquide utilisée et le taux de production.

Recommandations de produits

D'après mon expérience en tant que fournisseur d'automates Siemens, je recommande souvent certains produits en fonction des besoins en mémoire de différentes applications. Par exemple, leSiemens 6ES7326-2BF01-0AB0est un module de sortie numérique haute performance qui offre un contrôle de sortie fiable et rapide. Il peut être facilement intégré dans un système PLC Siemens et convient aux applications où un contrôle précis des périphériques de sortie est requis.

Un autre produit que je recommande vivement est leSiemens 6EP1334-2BA20 SITOP PSU100S. Cette unité d'alimentation fournit une alimentation stable et fiable à l'automate et aux autres appareils connectés. Il présente un haut niveau d'efficacité et des fonctions de protection intégrées, garantissant le fonctionnement sûr et continu du système.

À des fins de communication, le6GK5005-0BA00-1AB2 Siemensest un excellent choix. Il permet une communication transparente entre l'automate et d'autres appareils du réseau industriel, tels que les IHM, les scanners et autres automates.

Conclusion et appel à l'action

Comprendre l'organisation de la mémoire des automates Siemens est essentiel pour toute personne impliquée dans l'automatisation industrielle. Que vous soyez programmeur, ingénieur ou opérateur d'usine, avoir une bonne compréhension du fonctionnement de la mémoire peut vous aider à concevoir des systèmes de contrôle plus efficaces et à résoudre les problèmes plus efficacement.

Si vous avez besoin de produits Siemens PLC ou si vous avez des questions concernant l'organisation de la mémoire ou d'autres aspects du fonctionnement des PLC, je vous encourage à me contacter pour une discussion détaillée. Je suis là pour vous proposer les meilleures solutions adaptées à vos besoins spécifiques. Travaillons ensemble pour optimiser vos processus industriels et atteindre une plus grande efficacité.
