Siemens6ES7272-0AA30-0YA0

Marque:Siemens
Modèle:6ES7272-0AA30-0YA0

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

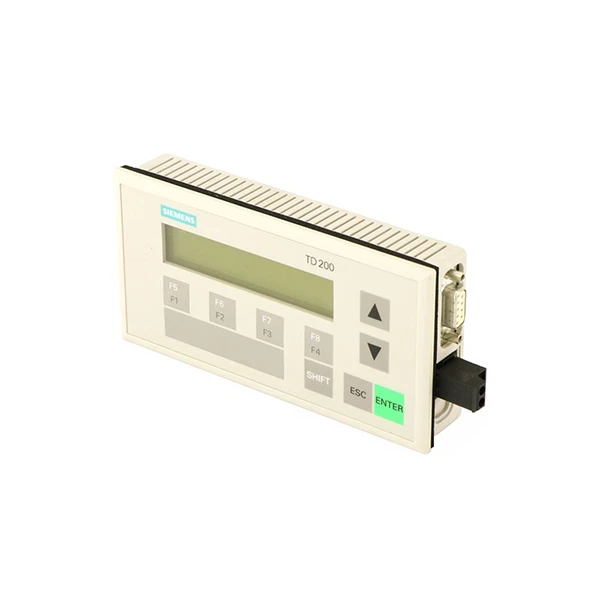

Siemens 6ES7272-0AA30-0YA0 est un afficheur de texte industriel fiable de la série SIMATIC S7 TD 200, conçu principalement pour être utilisé avec les automates Siemens S7-200 (contrôleurs logiques programmables). Siemens 6ES7272-0AA30-0YA0 dispose d'un écran LCD à 2 lignes avec éclairage LED et peut afficher jusqu'à 20 caractères anglais ou 10 caractères chinois par ligne. La hauteur des caractères est de 5 mm, ce qui permet une visualisation claire même dans des situations industrielles difficiles. Il dispose de huit touches de fonction personnalisables, d'une touche de confirmation et d'une touche d'annulation, toutes dotées de voyants d'indication pour aider les utilisateurs tout au long du processus. Cette conception permet un accès facile aux opérations critiques telles que la modification des paramètres, le contrôle des E/S et les contrôles d'alarme.

Siemens 6ES7272-0AA30-0YA0 se connecte via une PPI (interface point à point) avec une couche physique RS-485, qui prend en charge des vitesses de communication de 9,6 kbit/s, 19,2 kbit/s ou 187,5 kbit/s. Il est entièrement compatible avec le protocole Siemens PPI et comprend un câble dédié de 2,5 m pour une connexion pratique au port de programmation de l'automate. L'appareil fonctionne sur une alimentation de 24 V CC (avec une plage de fonctionnement de 20,4 V à 28,8 V CC) et nécessite environ 120 mA, qui peut être fournie directement par l'automate S7-200 ou par une source d'alimentation externe.

Le Siemens 6ES7272-0AA30-0YA0 est conçu pour les applications industrielles, avec un panneau avant IP65 (résistant à la poussière et à l'eau) et un panneau arrière IP20, ce qui le rend idéal pour les paramètres d'usine difficiles. La dimension compacte (148 mm × 76 mm × 28 mm) et la conception pour montage sur panneau (découpe 138 mm × 68 mm) permettent de gagner de la place dans les armoires de commande. Il peut fonctionner à des températures allant de 0 à 60 degrés et être stocké en toute sécurité entre -40 et 70 degrés. Il peut également résister à une humidité relative de 10 à 90 % sans former de condensation.

Caractéristiques

Modèle	6ES7272-0AA30-0YA0
Type de produit	Afficheur de texte SIMATIC S7 TD 200
Type d'affichage	Écran LCD STN
Type de rétroéclairage	Rétroéclairage LED
Jeux de caractères	Prend en charge 10 jeux de caractères
Tension d'alimentation	24 V CC
Température de fonctionnement	0 degré -60 degrés
Dimensions (L×H×P)	148 mm × 76 mm × 28 mm

Scénarios d'application

Siemens 6ES7272-0AA30-0YA0 est un composant important des lignes d'automatisation d'usines à petite échelle pour la surveillance et la régulation des opérations de production. Par exemple, sur les chaînes d'assemblage de composants électroniques ou de petites machines, l'écran LCD à 2 lignes de l'appareil permet aux travailleurs de surveiller des statistiques en temps réel telles que la vitesse de production, le nombre de composants et l'état de la machine. Il permet également de modifier facilement les paramètres critiques, tels que la vitesse de la bande transporteuse ou les intervalles de temps d'assemblage, grâce à ses touches de fonction programmées, qui contribuent à augmenter l'efficacité de la production sans nécessiter d'opération complexe. De plus, sa fonction d'affichage d'alarme alerte immédiatement le personnel des défauts de l'équipement (tels que des composants bloqués ou des fluctuations de puissance), réduisant ainsi les temps d'arrêt et garantissant le bon déroulement du processus.

Siemens 6ES7272-0AA30-0YA0 est également bien adapté au contrôle des machines-outils. Cet affichage de texte est très utile dans les petits ateliers ou les installations de fabrication sur mesure où les tours, fraiseuses et perceuses sont équipés d'automates S7-200. Il permet aux opérateurs de configurer et d'afficher les paramètres de traitement tels que la vitesse de coupe, l'avance et les dimensions de la pièce, et l'écran clair rétroéclairé garantit la lecture même dans les environnements d'atelier sombres. La fonction de contrôle des E/S de l'appareil permet également au personnel de tester et de modifier directement les composants de la machine, ce qui simplifie le débogage et la maintenance. Sa taille modeste et sa conception à montage sur panneau lui permettent de s'intégrer facilement dans les armoires de commande des petites machines-outils, économisant ainsi de l'espace tout en offrant des capacités opérationnelles vitales.

FAQ

Q : Qu'est-ce que le Siemens 6ES7272-0AA30-0YA0 et quelle est sa fonction principale ?

R : Le Siemens 6ES7272-0AA30-0YA0 est un écran de texte SIMATIC TD 200. Pour la série d'automates programmables (API) SIMATIC S7-200, une interface homme-machine (IHM) simple mais fiable a été créée. Ses principaux objectifs sont d'afficher les messages PLC en temps réel (comme les alarmes ou les états de processus), de permettre aux opérateurs de visualiser et de modifier les variables de processus (comme les points de consigne) et de communiquer avec le système de contrôle via des touches programmables.

Q : Avec quels systèmes API le TD 200 (6ES7272-0AA30-0YA0) est-il compatible ?

R : Cet afficheur de texte TD 200 est conçu pour une intégration transparente avec la série d'automates SIMATIC S7-200. Il se connecte directement au port de communication PPI (Point-to-Point Interface) du CPU S7-200 à l'aide du câble de 2,5 mètres fourni. Plusieurs unités TD 200 peuvent être connectées à une seule CPU S7-200 sur un réseau.

Q : Comment le Siemens 6ES7272-0AA30-0YA0 est-il configuré et programmé ?

R : La configuration du TD 200 est très simple. Il ne nécessite pas de logiciel de paramétrage séparé. Toute la configuration est effectuée dans le logiciel de programmation STEP 7-Micro/WIN pour l'automate S7-200. À l'aide de l'assistant « Affichage de texte » ou « Configuration TD 200 » intégré au logiciel, vous pouvez définir des textes de message, intégrer des variables et attribuer des fonctions aux touches de l'écran. Les données de configuration sont ensuite stockées dans la mémoire de la CPU S7-200.
