Dans le monde de l'automatisation industrielle d'aujourd'hui, chaque ligne d'usine, d'usine ou de fabrication a besoin d'outils fiables pour que les choses fonctionnent en douceur. Imaginez une usine de voitures où les capteurs ne peuvent pas dire si une pièce est en place, ou une usine de traitement de l'eau qui ne peut pas mesurer avec précision les niveaux d'eau -, ces petites lacunes peuvent ralentir le travail, provoquer des erreurs ou même arrêter les opérations entièrement. C'est là que les modules Siemens ET 200S entrent en jeu. Dans le cadre des systèmes d'entrée / sortie distribués de Siemens (E / S), ces modules sont conçus pour résoudre exactement ces problèmes. Ils travaillent avec Siemens PLCS pour collecter des données à partir de capteurs, envoyer des commandes aux machines et garder toutes les parties d'un système d'automatisation connectées.
Ce blog examinera de prèsModules Siemens ET 200S- décomposant leurs trois types de clés: modules numériques (pour les signaux ON / OFF), les modules analogiques (pour des mesures précises comme la température) et les modules de communication (pour maintenir les systèmes qui parlent). Nous couvrirons également comment résoudre les problèmes courants et pourquoi ces modules sont un choix intelligent pour les entreprises. Que vous soyez nouveau dans l'automatisation industrielle ou que vous cherchiez à en savoir plus sur les systèmes d'E / S fiables, ce guide rendra les modules Siemens ET 200S faciles à comprendre.

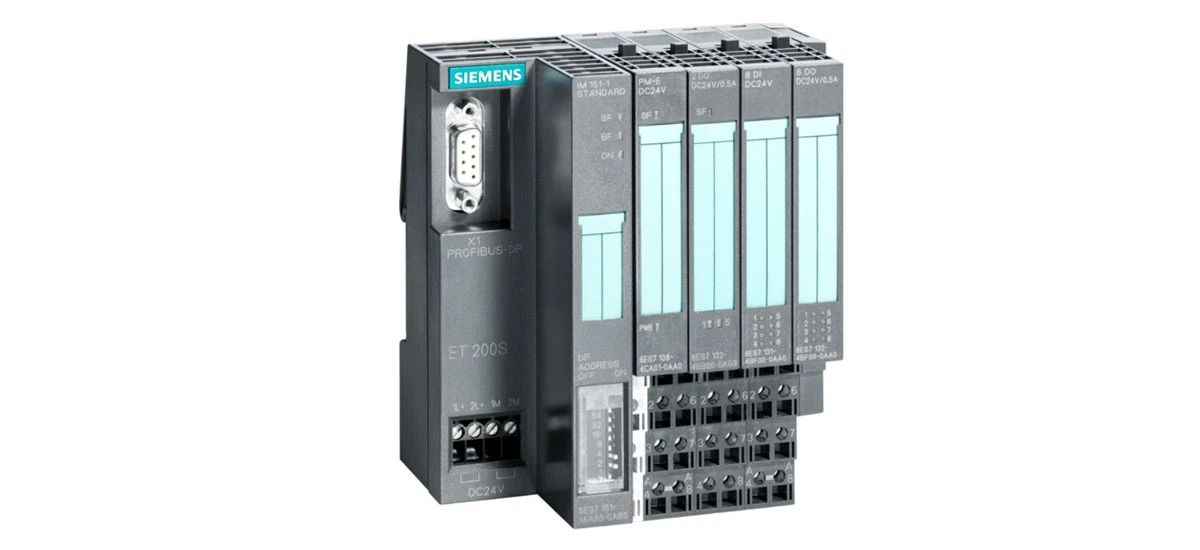

Que sont les modules Siemens ET 200S?
Les modules Siemens ET 200S font partie des systèmes d'entrée / sortie distribués de Siemens (E / S), conçus pour l'automatisation industrielle. Ils travaillent avec Siemens PLCS (contrôleurs logiques programmables) pour collecter des données à partir de capteurs et envoyer des commandes aux actionneurs -, ce qui les rend essentielles pour les usines, les usines de traitement de l'eau et les lignes de fabrication de voitures. Un grand avantage des modules Siemens ET 200S est leur compatibilité des modules Siemens ET 200S avec Siemens PLCS; Ils se connectent facilement à des modèles populaires comme le S7 - 1200 et S7-1500, donc les entreprises n'ont pas besoin de remplacer l'équipement Siemens existant. Ces modules sont également construits pour des conditions industrielles difficiles, ils résistent à la poussière, aux vibrations et aux changements de température, ce qui maintient les opérations en douceur.
Modules numériques Siemens ET 200S: fonctionnalités et utilisations clés
Les modules numériques sont un élément essentiel des modules Siemens ET 200S. Ils gèrent les signaux "ON / OFF", qui sont courants dans de nombreuses tâches industrielles. Décomposons la façon dont ils fonctionnent et leurs principales utilisations.
Comment les modules numériques fonctionnent avec Siemens et 200S
Les modules numériques Siemens ET 200S ont deux types principaux: l'entrée et la sortie. Les modules d'entrée se connectent aux capteurs (comme les capteurs photoélectriques ou les commutateurs de proximité) qui détectent les choses -, par exemple si une pièce est en place sur une courroie de convoyeur. Le capteur envoie un signal "ON" (par exemple, 24V CC) au module d'entrée numérique, qui passe ensuite ce signal à l'automate. Les modules de sortie font le contraire: ils prennent les commandes "ON / OFF" de l'automate et les envoient à des actionneurs (comme les relais, les lumières des indicateurs ou les petits moteurs). Par exemple, si un capteur détecte une pièce manquante, le PLC dit au module de sortie numérique d'allumer un voyant d'avertissement.
Cette configuration est essentielle pour utiliser les modules numériques Siemens ET 200S dans l'automatisation industrielle. Dans une usine de voitures, par exemple, les modules numériques peuvent surveiller si une porte est correctement attachée à un véhicule. Si le capteur dit "la porte non attachée", le module numérique envoie ces informations à l'automate, ce qui fait une pause de la chaîne de montage - empêchant les erreurs.
Types communs de modules numériques Siemens et 200S
Les modules numériques Siemens ET 200S sont disponibles dans différents dénombrements de canaux, qui se réfèrent au nombre de capteurs ou d'actionneurs auxquels ils peuvent se connecter. Les options populaires incluent 4 - canal, 8 - canal et 16 - modules de canal. La plupart utilisent une puissance DC 24V, ce qui est standard en milieu industriel. Certains modules de sortie utilisent des relais (bons pour les appareils de haute puissance comme les petites pompes), tandis que d'autres utilisent des transistors (mieux pour les tâches rapides et à faible puissance comme les lumières LED). Tous ces modules sont faciles à installer, vous pouvez les casser sur un rail de montage et les câbler rapidement, ce qui fait gagner du temps pour les techniciens.
Modules analogiques de Siemens et 200S: manipulation des signaux continus
Contrairement aux modules numériques (qui utilisent des signaux ON / OFF), les modules analogiques Siemens ET 200S gèrent les signaux "continus". Ce sont des signaux qui changent progressivement, comme la température, la pression ou le débit. Les modules analogiques sont essentiels pour les tâches où des mesures précises comptent.
Que font les modules analogiques pour Siemens et 200S
Les modules d'entrée analogiques prennent des signaux de capteurs qui mesurent les valeurs continues -, comme un capteur de température qui lit 25 degrés à 100 degrés, ou un capteur de pression qui détecte 0 à 10 bar. Le module convertit ces valeurs physiques en signaux électriques (généralement 4-20 mA ou 0-10v) et les envoie à l'automate. Le PLC utilise ensuite ces données pour prendre des décisions. Par exemple, dans une usine de traitement de l'eau, un module analogique peut surveiller le niveau d'eau dans un réservoir. Si le niveau baisse trop bas (disons, 20% plein), l'automate dit à une pompe pour s'allumer et ajouter plus d'eau.
Pour garder ces mesures précises, l'étalonnage régulier est important - et c'est là que le guide d'étalonnage des modules analogiques de Siemens ET 200S aide. L'étalonnage garantit que le module traduit correctement les valeurs physiques en signaux électriques. Par exemple, si un capteur de température lit à 50 degrés, le module analogique doit envoyer un signal que le PLC reconnaît à 50 degrés - pas 45 degrés ou 55 degrés. La plupart des modules analogiques Siemens ET 200S ont des outils d'étalonnage simples, de sorte que les techniciens peuvent le faire sans formation avancée.
Avantages des modules analogiques Siemens et 200S
L'un des plus grands avantages de ces modules analogiques est leur précision. Beaucoup ont 12 - bit ou une résolution 16 bits, ce qui signifie qu'ils peuvent détecter de minuscules changements de signaux (comme un changement de température de 0,1 degré). Ils sont également stables - même dans des environnements industriels bruyants, ils ne ramassent pas des interférences qui perturberaient les lectures. Un autre avantage est la flexibilité: ils fonctionnent avec de nombreux types de capteurs analogiques, afin que les entreprises puissent les utiliser pour différentes tâches (par exemple, surveiller la température un jour, faire pression le suivant) sans acheter de nouveaux modules. Et comme tous les modules Siemens ET 200S, ils s'intègrent de manière transparente aux Siemens PLCS, qui maintient les systèmes simples.
Modules de communication Siemens ET 200S: garder les systèmes connectés
Même les meilleurs modules numériques et analogiques ne fonctionneront pas bien s'ils ne peuvent pas communiquer avec le PLC et d'autres appareils. C'est là que les modules de communication Siemens ET 200S sont disponibles en -, ils agissent comme des "messagers" qui envoient des données entre le système ET 200S et d'autres parties du réseau d'automatisation.
Protocoles de communication soutenus par Siemens et 200S
Siemens ET 200SLes modules de communication utilisent différents "protocoles" - des ensembles de règles pour l'envoi de données. Les plus courants sont Profinet, Profibus et MPI. Profit est le plus rapide et le plus populaire pour les usines modernes; Il permet aux modules Siemens ET 200S d'envoyer des données au PLC en temps réel (parfois en moins de 1 milliseconde). Ceci est crucial pour les tâches où la vitesse compte, comme contrôler un bras robotique sur une chaîne de montage.
Les modules de communication Siemens ET 200S pour Profit sont particulièrement utiles pour les grandes usines avec de nombreux appareils. Par exemple, une usine de transformation des aliments peut avoir 10 modules Siemens ET 200S (mélangeant numérique, analogique et autres) répartis sur l'installation. Un module de communication Profit relie tous ces modules à un S7 central - 1500 plc. Le PLC peut ensuite vérifier les données de chaque module - comme un capteur de température dans un four ou un capteur qui vérifie si un package est scellé et ajuster les opérations au besoin.
D'autres protocoles comme Profibus sont bons pour les systèmes plus anciens, tandis que MPI est utilisé pour les petits réseaux (par exemple, reliant un seul module ET 200S à un petit PLC). Cette variété signifie que les entreprises peuvent choisir le bon protocole pour leur configuration existante.
Pourquoi les modules de communication sont importants pour Siemens et 200S
Les modules de communication rendent les modules Siemens et 200S plus utiles de deux manières clés: elles permettent un contrôle temporel réel - et une surveillance facile. Le contrôle temporel réel - signifie que le PLC peut réagir instantanément aux modifications - Si un module analogique détecte un pic de température soudain dans une machine, le module de communication envoie ces données au PLC immédiatement et le PLC peut arrêter la machine pour éviter les dégâts. La surveillance facile permet aux techniciens de vérifier l'état des modules Siemens ET 200S à partir d'un écran central HMI (interface de machine humaine -). Ils n'ont pas à marcher jusqu'à chaque module pour voir si cela fonctionne -, ils peuvent simplement regarder le HMI, ce qui fait gagner du temps.
Ces modules sont également fiables. Ils ont construit - dans des fonctionnalités pour corriger les erreurs de communication (comme re - Envoi des données si un message se perd), donc le système cesse rarement de fonctionner. Et ils sont faciles à configurer - que les techniciens peuvent configurer le protocole à l'aide du logiciel Siemens (comme le portail TIA) en quelques étapes.
Dépannage des problèmes communs avec les modules Siemens ET 200S
Même avec leur fiabilité, les modules Siemens ET 200S peuvent avoir de petits problèmes. Savoir comment résoudre ces problèmes maintient rapidement les opérations. Examinons les problèmes communs et les solutions simples - Perfect pour le dépannage des problèmes de modules Siemens ET 200S.
Correction simples pour les problèmes de module Siemens ET 200S
- Pas de puissance au module: Vérifiez l'alimentation (généralement 24 V CC). Assurez-vous que les fils sont connectés étroitement - Les fils lâches sont une cause courante. Si l'alimentation est éteinte, rallumez-la. S'il est cassé, remplacez-le par une alimentation compatible Siemens -.
- Module numérique ne détectant pas les capteurs: Tout d'abord, vérifiez le câblage du capteur - Assurez-vous qu'il est connecté au canal droit sur le module. Ensuite, testez le capteur avec un multimètre pour voir s'il envoie un signal "ON". Si le capteur est cassé, remplacez-le. Si le canal du module est défectueux, passez à un canal différent (la plupart des modules ont des canaux supplémentaires).
- Module analogique donnant de mauvaises lectures: Calibrez le module à l'aide du guide d'étalonnage des modules analogiques Siemens ET 200S. Si l'étalonnage ne fonctionne pas, vérifiez le capteur - Les capteurs sales ou endommagés envoient souvent de mauvais signaux. Nettoyez le capteur ou remplacez-le si nécessaire. Assurez-vous également qu'il n'y a pas d'interférence électrique (par exemple, de grands moteurs) près du module - éloignez le module des sources d'interférence si possible.
- Module de communication ne se connectant pas au PLC: Vérifiez le câble Ethernet (pour Profinet) ou Profibus Cable - Assurez-vous qu'il n'est pas coupé ou effiloché. Vérifiez ensuite les paramètres du protocole dans TIA Portal - Assurez-vous que le module et le PLC utilisent le même protocole (par exemple, tous deux définis sur Profit). Si les paramètres sont faux, mettez-les à jour. Si le câble est mauvais, remplacez-le.
La plupart des problèmes avec les modules Siemens ET 200S sont faciles à résoudre avec ces étapes. Si le problème persiste, Siemens offre un support technique -, vous pouvez contacter leur équipe pour obtenir de l'aide.
Pourquoi choisir les modules Siemens ET 200S pour l'automatisation industrielle?
Les modules Siemens ET 200S se distinguent pour trois grandes raisons: la flexibilité, la fiabilité et la compatibilité. Leur flexibilité signifie que vous pouvez mélanger les modules numériques, analogiques et de communication pour répondre à vos besoins -, que vous organisiez un petit atelier ou une grande usine. Leur fiabilité provient de leur conception industrielle - - Ils fonctionnent dans des conditions difficiles, vous n'avez donc pas à vous soucier des pannes fréquentes. Et leur compatibilité avec Siemens PLCS et Software (comme TIA Portal) les rend faciles à intégrer dans les systèmes existants - Vous n'avez pas à dépenser d'argent pour de nouveaux équipements.
De plus, Siemens est une marque de confiance dans l'automatisation industrielle, vous savez donc que vous obtenez un produit de qualité. Leurs modules sont livrés avec une garantie, et il y a beaucoup de documentation (comme le guide d'étalonnage des modules analogiques Siemens ET 200S) pour vous aider à les mettre en place et à les maintenir.
Que vous ayez besoin de détecter les signaux ON / OFF (modules numériques), mesurer les valeurs continues (modules analogiques) ou les appareils de connexion (modules de communication),Modules Siemens ET 200Savez-vous couvert. Ils sont un choix intelligent pour toute entreprise qui cherche à rendre leurs processus industriels plus efficaces et plus fiables.
