Variateur AC ou DC pour équipements industriels ? Un guide de décision pratique pour les nouvelles installations et les systèmes existants

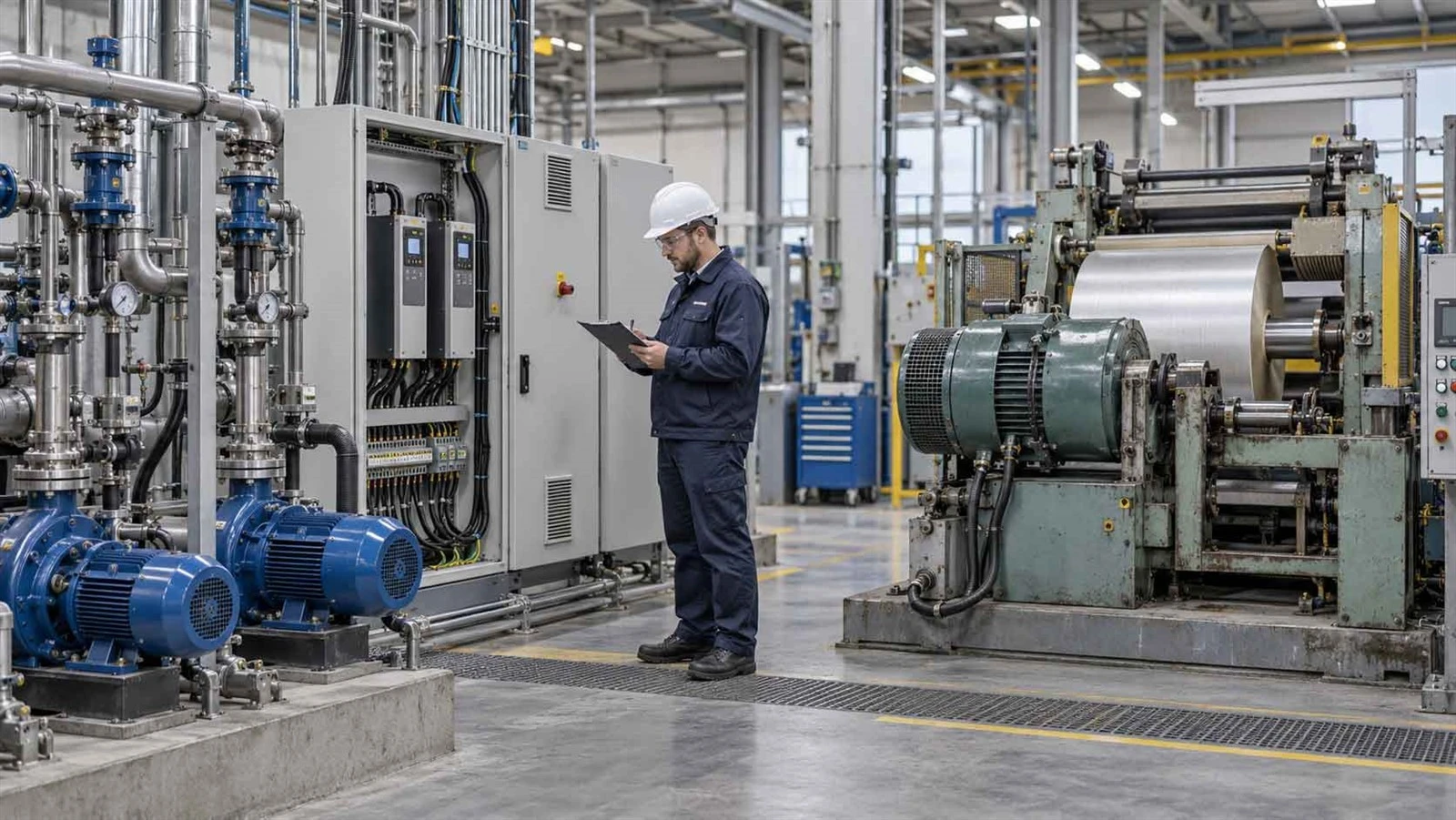

Une nouvelle station de pompage et un enrouleur CC vieux de vingt -ans- peuvent tous deux nécessiter un contrôle de vitesse variable, mais ils ne doivent pas démarrer avec la même logique de sélection. La décision pratique entre variateur CA et variateur CC dépend du moteur déjà installé, de la charge, de la vitesse et du couple requis, du comportement de freinage, du retour d'information, de l'architecture de contrôle, de la capacité de maintenance et de la durée de vie prévue de la machine.

Pour de nombreuses nouvelles machines à vitesse variable, un moteur à courant alternatif avec un variateur de fréquence, ou VFD, est l'une des premières architectures évaluées par les ingénieurs. Une machine à courant continu existante est différente. Si le moteur est sain, le variateur reste supportable et la production est stable, le maintien ou le remplacement du système CC peut créer moins de risques qu'une conversion complète.

Ce guide se concentre sur cette décision. Pour une comparaison technologique plus large, consultez notreVariateurs AC vs DC : 8 différences clés et comment choisir pour les applications industrielles. Ici, l'accent est mis sur ce qu'il faut évaluer en premier pour une nouvelle installation, un disque défectueux ou un système existant.

Commencez par le type de projet, pas le type de lecteur

Avant de comparer des marques ou des puissances, définissez le projet.

Il s'agit d'un outil de sélection et non d'une sélection finale. Les données du moteur, le comportement de charge, le freinage, le retour d'information, l'environnement, les exigences d'automatisation et le cycle de vie déterminent toujours le résultat.

En quoi les systèmes d'entraînement CA et CC diffèrent

Un variateur CA, généralement un VFD dans les applications à vitesse variable, contrôle un moteur CA en ajustant la fréquence et la tension de sortie. Un VFD typique redresse le CA entrant en CC, le stocke sur un bus CC et utilise un onduleur pour créer une sortie CA contrôlée. Le contrôle V/f, vectoriel sans capteur et-en boucle fermée offrent différents niveaux de réponse en couple et de régulation de la vitesse.

Un variateur à courant continu contrôle un moteur à courant continu via une régulation d'induit et de champ. Certains systèmes utilisent également un retour d'encodeur ou de tachymètre.

Le problème clé est la compatibilité, et non la technologie qui semble la plus récente. Un VFD conventionnel est destiné à un moteur à courant alternatif, tandis qu'un variateur à courant continu est construit autour d'un moteur à courant continu. Cette différence peut affecter la portée du remplacement, le retour d'information, le freinage, le câblage, l'intégration de l'API et la mise en service.

Pour le fonctionnement et le dimensionnement détaillés du VFD, utilisez notreQu'est-ce qu'un variateur de fréquence (VFD) ?guide au lieu de répéter ces principes fondamentaux ici.

Les facteurs qui déterminent réellement la sélection du variateur AC ou DC

1. Commencez par le moteur

Enregistrez si le moteur est à courant alternatif ou à courant continu, puis saisissez le fabricant, le modèle, la tension nominale, le courant nominal, le kW ou la puissance nominale, la vitesse nominale et le dispositif de rétroaction.

Pour un projet de remplacement, des photos claires des plaques signalétiques du moteur et du variateur sont souvent plus utiles qu'une demande telle que « J'ai besoin d'un variateur de 30 kW ». Les moteurs ayant la même puissance nominale peuvent avoir des exigences différentes en matière de courant, de tension, de vitesse, de température et de surcharge. Pour un moteur à courant continu existant, enregistrez également les données d'induit et de champ, le cas échéant.

2. Définir les exigences en matière de couple, de vitesse et de contrôle

Ne réduisez pas la comparaison à « le courant continu a un meilleur couple » ou « le courant alternatif est plus moderne ». Définissez le couple de démarrage, le couple continu, la vitesse minimale et maximale, l'accélération, la décélération, la surcharge et la stabilité de vitesse requise.

Une pompe est différente d'un convoyeur chargé, d'une extrudeuse, d'un palan ou d'un enrouleur. Même deux machines avec la même puissance moteur peuvent nécessiter des méthodes de contrôle différentes car la charge se comporte différemment lors du démarrage ou du fonctionnement à basse vitesse.

Le contrôle V/f de base peut convenir à de nombreuses pompes et ventilateurs. Le contrôle vectoriel sans capteur peut fournir une meilleure réponse en couple. Un contrôle en boucle fermée-peut être approprié lorsque des performances plus strictes à basse vitesse ou une régulation basée sur le feedback sont nécessaires.

3. Vérifiez tôt le feedback, le freinage et la régénération

Un encodeur ou un tachymètre existant ne doit pas être considéré comme compatible avec un remplacement proposé. Enregistrez l'appareil, le type de signal, le câblage et la manière dont le système de contrôle l'utilise.

Le freinage peut également modifier l’architecture du variateur. Demandez si la machine s'inverse, si la charge peut entraîner le moteur, si une décélération rapide et contrôlée est nécessaire et si la machine restitue de l'énergie pendant le fonctionnement.

Les palans, grues, ascenseurs, enrouleurs et équipements à forte inertie nécessitent une attention particulière. Certaines applications nécessitent uniquement une rampe contrôlée ou un freinage dynamique. D'autres peuvent nécessiter une régénération. Une résistance de freinage et un système régénératif ne sont pas la même chose.

4. Comparez l'énergie, la maintenance et les conditions du site au niveau du système

Évitez les déclarations telles que « La climatisation est toujours plus efficace ». Pour les pompes et les ventilateurs, les économies proviennent souvent de l'adaptation de la vitesse à la demande du processus au lieu de fonctionner à pleine vitesse et de limiter mécaniquement la sortie. Pour d'autres machines, le profil de charge, les heures de fonctionnement, l'efficacité du moteur, la méthode de contrôle et le comportement régénérateur peuvent modifier le résultat.

La maintenance doit également être séparée en exigences relatives au moteur et à l'entraînement. Un moteur à courant continu à balais comprend des balais et un collecteur. Un moteur à courant alternatif évite ces pièces d'usure spécifiques, mais un VFD dépend toujours de l'électronique, du refroidissement, d'un flux d'air propre et de conditions de fonctionnement appropriées.

Confirmez la température ambiante, l'altitude le cas échéant, la poussière, l'humidité, les exigences en matière d'enceinte, la ventilation et l'espace disponible sur le panneau. Les évaluations du catalogue ne suppriment pas la nécessité de vérifier l’environnement d’installation réel.

5. Considérez le variateur comme faisant partie du système d'automatisation

Vérifiez les E/S câblées, les références analogiques, les signaux de codeur, la logique API, les diagnostics IHM et les réseaux industriels tels qu'EtherNet/IP, PROFINET ou Modbus.

La prise en charge du même réseau ne rend pas automatiquement deux disques interchangeables. Les mots de contrôle, les modules d'option, les structures de paramètres, la gestion des défauts et le mappage API peuvent différer.

Le cycle de vie appartient également à ce contrôle. Un disque techniquement adapté peut encore être un mauvais choix à long terme-si les pièces de rechange critiques ont des délais de livraison longs, si le support est en déclin ou si la machine est censée fonctionner pendant encore de nombreuses années.

Nouvelle installation par rapport au système DC existant

Si vous concevez une nouvelle machine

Une nouvelle machine donne plus de liberté à l’équipe d’ingénierie. Commencez par le moteur et la charge mécanique, puis définissez les exigences en matière de service, de vitesse, de couple, de surcharge, de freinage, de méthode de contrôle, de retour d'information, de réseau, d'environnement et de cycle de vie.

Pour de nombreuses applications actuelles à vitesse variable, un moteur à courant alternatif et un VFD sont évalués dès le début. Cela ne supprime pas le besoin d’ingénierie d’application. Les palans, les lignes de processus coordonnées, les équipements à forte inertie et les charges exigeantes à faible vitesse nécessitent toujours une révision spécifique du contrôle et du freinage.

Choisissez d'abord l'architecture. Comparez les marques et les modèles une fois que les exigences techniques sont claires.

Si vous disposez déjà d’un système DC fonctionnel

Ne remplacez pas un système DC stable uniquement parce qu’il est plus ancien. Si le moteur est en bon état, les exigences de production sont satisfaites, l'équipe de maintenance comprend l'équipement et les pièces de rechange critiques restent disponibles, la rétention peut être rationnelle.

Cependant, le maintien du système doit inclure une planification du cycle de vie. Enregistrez les numéros de modèle critiques, identifiez les options de rechange et de réparation, surveillez les pannes récurrentes et définissez les conditions qui déclencheraient une étude de remplacement ou de migration.

Si le lecteur CC existant est en panne

Un disque en panne crée normalement trois voies : réparation, remplacement CC compatible ou migration du moteur CA et du VFD.

Un remplacement compatible peut s’avérer intéressant lorsque la production doit redémarrer rapidement et que le moteur, le retour, la logique API, l’architecture de freinage et la machine sont toujours en bon état. La migration devient plus pertinente lorsque les pannes se répètent, que les pièces sont difficiles à trouver, que la maintenance des moteurs augmente, que les commandes sont modernisées ou que la machine a une longue durée de vie.

Pour le workflow détaillé de conservation, de remplacement ou de migration, utilisez notreGuide de mise à niveau du variateur CC. Cet article devrait rester le guide de sélection, tandis que le guide de mise à niveau gère le processus de conversion complet.

Un VFD peut-il remplacer un lecteur DC ?

Généralement pas aussi simple qu’un simple remplacement électrique. Un VFD industriel conventionnel contrôle un moteur à courant alternatif, tandis qu'un variateur à courant continu contrôle un moteur à courant continu à l'aide de circuits d'induit et de champ. Le passage à une architecture AC peut donc affecter bien plus que le variateur.

C'est pourquoi le prix d'un VFD ne peut à lui seul décrire le coût de la mise à niveau. Comparez le projet installé complet.

La migration mérite d’être évaluée lorsque le risque du cycle de vie commence à dépasser le risque de rénovation. Des pannes répétées, de longs délais de livraison, un service récurrent, un arrêt planifié, une modernisation des contrôles ou une longue durée de vie restante de la machine sont des déclencheurs courants.

Sélection par application

Le nom de l’équipement à lui seul ne doit pas décider du lecteur. Deux convoyeurs peuvent avoir des fonctions de démarrage différentes et deux palans peuvent avoir des exigences de freinage très différentes.

Deux scénarios de sélection pratiques

Scénario 1 : Un nouveau système de pompe ou de ventilateur

Commencez par la tension du moteur et le courant nominal, puis définissez le profil de fonctionnement. Si la demande du processus change de manière significative, le contrôle de vitesse variable peut s'avérer utile car la vitesse du moteur peut suivre la demande au lieu de compter uniquement sur un étranglement mécanique.

Ensuite, choisissez la méthode de contrôle requise et confirmez la communication API, l'environnement de l'armoire et les exigences harmoniques ou CEM spécifiques au projet. Un moteur à courant alternatif et un VFD peuvent être l'architecture qui en résulte, mais la décision vient des données de processus plutôt que du nom de l'équipement.

Scénario 2 : Un enrouleur ou un palan CC vieillissant

Commencez par l’état du moteur à courant continu et du variateur existant. Identifiez ensuite le fonctionnement du quadrant, le retour de l'encodeur ou du tachymètre, l'inversion, la régénération, le couple à basse vitesse, l'intégration de l'automate, la disponibilité des pièces de rechange et les temps d'arrêt acceptables.

Si un remplacement de DC compatible peut préserver une architecture éprouvée avec un risque de production limité, cela peut être l'option pratique à court terme. Si la prise en charge diminue et que la machine a encore de nombreuses années de service devant elle, les mêmes données peuvent justifier une étude de migration vers le secteur.

Comparez le coût total de possession, pas seulement le prix d'achat

Un prix de disque inférieur ne signifie pas toujours un coût de projet inférieur. Comparez le matériel, l'ingénierie, l'installation, la mise en service, les temps d'arrêt, la maintenance, les pièces de rechange et les risques liés au cycle de vie.

Pour une conversion CC en CA, le matériel peut inclure un nouveau moteur, un VFD, un équipement de freinage, un retour, des filtres, des composants de protection et des modifications du panneau. L'ingénierie peut inclure des dessins, des modifications d'automate et d'IHM, des tests et une mise en service.

Les temps d’arrêt méritent une attention particulière. Une modernisation techniquement intéressante peut néanmoins s’avérer une mauvaise décision commerciale si l’arrêt est plus long que ce que la production peut tolérer. Une reconstruction planifiée pourrait créer une bien meilleure fenêtre de modernisation.

Un cadre de projet simple est :

TCO=Matériel + Ingénierie + Installation + Temps d'arrêt + Maintenance + Risque lié au cycle de vie

Il s’agit d’un cadre décisionnel et non d’une norme comptable.

Quelles informations devez-vous préparer avant de sélectionner un lecteur ?

Une demande utile auprès d’un fournisseur doit contenir suffisamment d’informations pour éliminer les options inappropriées.

Si une solution AC est déjà appropriée, continuez vers notreEntraînement à fréquence variablecatégorie pour comparer les familles de variateurs industriels. Pour des méthodes détaillées de dimensionnement et de contrôle, utilisez leGuide VFD. Si le projet implique une machine DC installée, utilisez leGuide de mise à niveau du variateur CCavant de le traiter comme un simple remplacement.

Pour SZCT Automation, les plaques signalétiques des variateurs et des moteurs, les détails de l'application, la tension et le courant, les exigences en matière d'API ou de réseau, la quantité et le pays de destination constituent un point de départ bien plus solide pour l'évaluation du produit que le kW ou la HP seuls.

Erreurs de sélection courantes à éviter

La sélection par kW ou HP uniquement est l'erreur la plus courante. Le courant nominal, la tension, la surcharge, la plage de vitesse, la méthode de contrôle, le freinage, l'environnement et la compatibilité de l'automatisation peuvent tous modifier le bon choix.

Il est également risqué de supposer que tous les anciens systèmes DC doivent être convertis. Un système existant stable peut encore être économique à prendre en charge. L’hypothèse inverse peut être tout aussi coûteuse. Des pannes répétées et une diminution de la disponibilité des pièces de rechange peuvent éventuellement rendre une migration planifiée plus judicieuse que des réparations d'urgence répétées.

Enfin, ne considérez pas un VFD comme un remplacement-de DC ou ne supposez pas que deux disques utilisant le même protocole se comporteront de manière identique dans l'automate. La compatibilité doit être vérifiée au niveau du moteur, du retour, du freinage, du contrôle, du réseau et de la machine.

Liste de contrôle de la décision finale

Conservez le système CC lorsque la machine est fiable, que le moteur est sain, que les pièces de rechange critiques sont gérables, que la maintenance reste acceptable et que le risque de migration est supérieur aux avantages attendus.

Choisissez un remplacement DC compatible lorsque l'architecture est éprouvée, que les changements de production doivent être minimisés et que les exigences électriques, de retour, de contrôle, de freinage et mécaniques peuvent être vérifiées.

Évaluez la migration d'un moteur à courant alternatif et d'un VFD lorsque les pannes se répètent, que la prise en charge diminue, que la maintenance augmente, que les commandes sont modernisées ou que la machine a une longue durée de vie restante.

Pour une nouvelle machine, définissez d'abord les exigences de charge et de contrôle. Sélectionnez ensuite l'architecture du moteur et du variateur, suivie de la marque, du modèle et des options.

FAQ





Quelle est la principale différence entre un variateur AC et un variateur DC ?

Un variateur CA contrôle un moteur CA, généralement en modifiant la fréquence et la tension de sortie. Un variateur CC contrôle un moteur CC à l’aide d’un contrôle d’induit et de champ. Dans la pratique, la charge, le couple, le freinage, le retour d'information, l'intégration de l'automatisation, la maintenance et le cycle de vie comptent également.

Un variateur de fréquence est-il identique à un VFD ?

Dans de nombreuses discussions industrielles, « variateur AC » fait référence à un VFD, mais les termes ne sont pas universellement identiques. Un VFD contrôle spécifiquement la vitesse du moteur à courant alternatif en faisant varier la fréquence et la tension de sortie.

Un VFD peut-il faire fonctionner un moteur à courant continu ?

Un VFD industriel conventionnel est conçu pour un moteur à courant alternatif, il ne doit donc pas être traité comme un contrôleur direct pour un moteur à courant continu standard. Une conversion CC en CA nécessite normalement une évaluation au niveau du système.

Quel entraînement est le meilleur pour le couple à basse vitesse ?

Il n’y a pas de gagnant universel. Le résultat dépend du moteur, de la méthode de contrôle, du retour d'information, de la plage de vitesse, du couple continu, du couple de démarrage et du service de surcharge. Les variateurs CA modernes à commande vectorielle peuvent fournir de solides performances à faible vitesse, tandis que de nombreux systèmes CC restent efficaces dans les applications exigeantes.

Qu'est-ce qui est le plus économe en énergie, un variateur AC ou un variateur DC ?

Comparez le système motorisé complet. Le profil de charge, les heures de fonctionnement, l'efficacité du moteur, la plage de vitesse, la méthode de contrôle, les pertes d'étranglement et le fonctionnement régénératif peuvent tous affecter la consommation d'énergie.

Que dois-je envoyer à un fournisseur pour un devis de lecteur ?

Envoyez le modèle de variateur existant complet, des photos claires de la plaque signalétique du variateur et du moteur, la tension et le courant nominal, l'application de la machine, les exigences de vitesse et de charge, les informations de freinage, les détails de l'API ou du réseau, la quantité et le pays de destination.

Conclusion

La meilleure décision en matière de variateur AC ou DC commence par la machine, et non par une technologie privilégiée. Pour une nouvelle installation, définissez le moteur, la charge, la vitesse, le couple, le freinage, le contrôle, le réseau et l'environnement avant de comparer les modèles. Pour un système DC existant, décidez d’abord si le véritable projet est une maintenance, un remplacement ou une migration.

Si le système DC reste fiable et supportable, le conserver peut être le choix le moins risqué. Si les pannes et les problèmes de cycle de vie augmentent, la migration d'un moteur à courant alternatif et d'un VFD peut mériter un examen technique structuré.

Pour une évaluation du produit ou un devis, envoyez à SZCT Automation le modèle de variateur existant, la plaque signalétique du moteur, les détails de l'application, la tension et le courant, les exigences en matière d'automate ou de réseau, la quantité et le pays de destination. Ces informations donnent à l’équipe technique un point de départ plus solide pour identifier les options appropriées.
