Dans le monde industriel d'aujourd'hui, de nombreuses usines et usines utilisent des systèmes multi-fournisseurs. Ces systèmes mélangent des équipements de différents fabricants pour obtenir les meilleures performances et valeur. Un élément clé de ces systèmes est l'interface homme-machine (IHM) et les contrôleurs logiques programmables (PLC). Siemens HMI est l’un des choix les plus populaires auprès des opérateurs industriels car il est fiable, facile à utiliser et fonctionne bien dans les environnements industriels difficiles. Cependant, lors de l'utilisation de Siemens HMI avec des automates tiers-(fabriqués par d'autres sociétés comme Allen-Bradley, Mitsubishi ou Modicon), la compatibilité peut devenir un défi. Ce blog vous guidera dans la gestion des systèmes multi-fournisseurs et vous assurera que votre IHM Siemens fonctionne correctement avec des automates non-Siemens, avec des étapes pratiques et des conseils utiles.
Que sont les systèmes multi-fournisseurs et pourquoi sont-ils importants ?
Un système multi-fournisseur est une configuration industrielle qui utilise des équipements de plusieurs fabricants au lieu d'un seul. Par exemple, une usine peut utiliser l'IHM Siemens pour le contrôle des opérateurs, un automate Allen-Bradley pour la gestion des processus et un onduleur Mitsubishi pour le contrôle du moteur. De nombreuses entreprises choisissent des systèmes multi-fournisseurs car elles peuvent choisir le meilleur outil pour chaque tâche, économiser de l'argent et éviter de dépendre d'un seul fournisseur.
Siemens HMI joue un rôle essentiel dans ces systèmes. Il agit comme le « visage » du système d'automatisation, permettant aux opérateurs de surveiller les processus, d'ajuster les paramètres et de résoudre les petits problèmes sans arrêter la production. Lorsque Siemens HMI est compatible avec des automates tiers-, l'ensemble du système fonctionne plus facilement, réduit les temps d'arrêt et rend les opérations plus efficaces. Mais s'il y a un problème de compatibilité, cela peut entraîner des retards, des erreurs, voire des pannes du système.
IHM Siemens et-automates tiers
Qu'est-ce que l'IHM Siemens ?

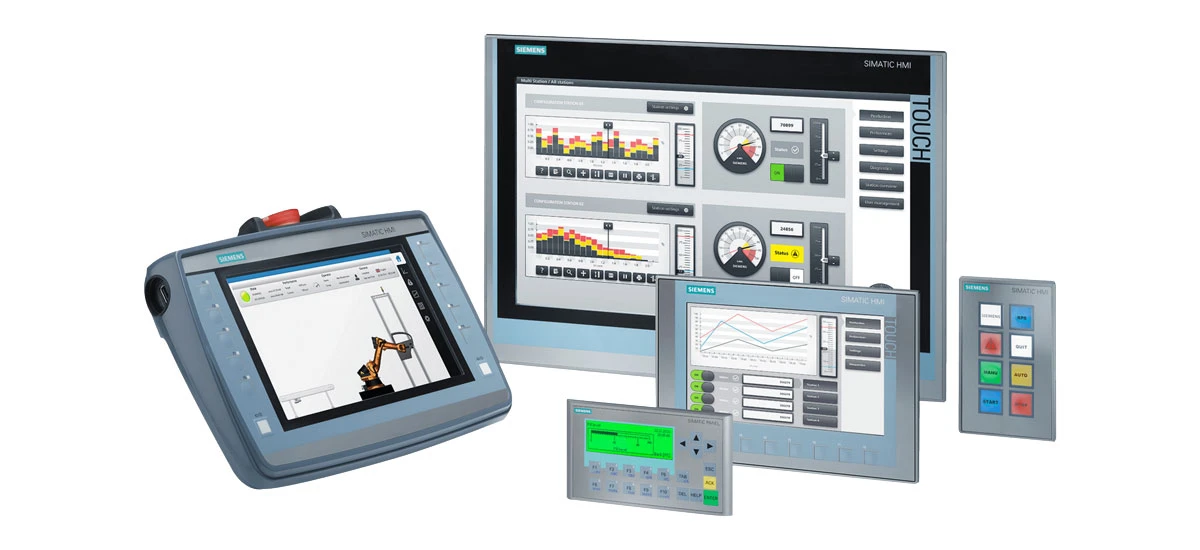

Siemens HMI (Human-Machine Interface) est un appareil qui connecte les opérateurs industriels aux équipements d'automatisation. Il existe en différents modèles, comme les SIMATIC Comfort Panels, les Unified Panels et les Basic Panels (tels que les KTP600 et KTP900). Siemens HMI utilise des logiciels tels que TIA Portal et WinCC pour aider les ingénieurs à configurer et programmer l'interface. Il prend en charge plusieurs protocoles de communication, ce qui est essentiel pour travailler avec des automates tiers-. Que ce soit dans les usines de fabrication, de transformation alimentaire ou d'énergie, Siemens HMI est réputé pour sa durabilité et sa conception conviviale.
Que sont les-automates tiers ?
Les PLC (Programmable Logic Controllers) sont de petits ordinateurs qui contrôlent les processus et les machines industrielles. Les automates tiers-sont des automates fabriqués par des sociétés autres que Siemens, telles que Allen-Bradley, Mitsubishi, Modicon et Omron. Ces automates sont largement utilisés dans différentes industries et possèdent souvent des fonctionnalités uniques adaptées à des applications spécifiques. Le principal défi consiste à garantir que ces-automates tiers peuvent « communiquer » avec Siemens HMI de manière transparente.
Défis liés à la garantie de la compatibilité de l'IHM Siemens avec des automates tiers-
Lorsque vous utilisez Siemens HMI avec des-automates tiers, vous pouvez être confronté à plusieurs problèmes de compatibilité. Comprendre ces défis est la première étape pour les résoudre. Voici les plus courants :
1. Inadéquations des protocoles de communication
Le plus grand défi réside dans les différents protocoles de communication. Un protocole est comme un « langage » que les appareils utilisent pour partager des informations. Siemens HMI prend en charge les protocoles courants tels que Profinet, Modbus TCP/IP et Ethernet/IP, mais les automates tiers-peuvent en utiliser d'autres. Par exemple, un automate Mitsubishi peut utiliser MC TCP/IP, tandis qu'un automate Modicon utilise Modbus RTU. Si Siemens HMI et l'automate tiers-ne parlent pas le même « langage », ils ne peuvent pas échanger de données. C'est là que savoir comment connecter Siemens HMI à des -automates non Siemens devient crucial- vous devez vous assurer que les deux appareils utilisent un protocole commun.
2. Firmware ou logiciel obsolète
L'IHM Siemens et les-automates tiers nécessitent--un micrologiciel (logiciel sur l'appareil) et un logiciel de programmation à jour pour fonctionner ensemble. Un micrologiciel obsolète peut provoquer des bugs ou des fonctionnalités manquantes qui interrompent la compatibilité. Par exemple, une ancienne IHM Siemens dotée d'un micrologiciel obsolète peut ne pas prendre en charge la dernière version de Modbus TCP/IP utilisée par un nouvel automate Allen-Bradley. Des mises à jour régulières sont essentielles pour que l'IHM Siemens et les automates tiers-fonctionnent bien ensemble.
3. Erreurs de configuration réseau
Les systèmes multi-fournisseurs reposent sur un réseau stable. Si les paramètres réseau (comme les adresses IP) sont incorrects, Siemens HMI ne pourra pas se connecter à l'automate tiers-. Par exemple, si Siemens HMI et l'automate ont la même adresse IP, il y aura un conflit et ils ne communiqueront pas. Il s'agit d'un problème courant lors de la configuration de la communication avec un automate tiers-Siemens HMI, mais il est facile à résoudre avec une planification réseau appropriée.
4. Modèles d'API non pris en charge
Tous les modèles d'API tiers-ne sont pas pris en charge par Siemens HMI. Siemens teste de nombreux modèles d'automates tiers-pour garantir la compatibilité. Vous pouvez trouver une liste des modèles pris en charge dans le logiciel TIA Portal ou dans la documentation officielle de Siemens. Si vous utilisez un modèle d'automate qui ne figure pas dans cette liste, Siemens HMI risque de ne pas fonctionner de manière fiable-même s'ils utilisent le même protocole. C'est pourquoi il est important de vérifier la compatibilité avant d'acheter de l'équipement pour garantir la compatibilité de l'IHM Siemens avec les automates tiers-.
Guide étape par étape-par-pour garantir la compatibilité de l'IHM Siemens avec les automates-tiers
Maintenant que vous connaissez les défis, examinons les étapes permettant de garantir que votre IHM Siemens fonctionne correctement avec des automates tiers-. Ces étapes sont pratiques, faciles à suivre et basées sur les directives officielles de Siemens et sur une véritable expérience industrielle.
Étape 1 : Vérifiez les protocoles et les modèles d'automate pris en charge
Avant de configurer votre système, vérifiez quels protocoles sont pris en charge par votre IHM Siemens et votre API tiers. Les modèles d'IHM Siemens tels que les Comfort Panels prennent en charge des protocoles tels que Allen-Bradley Ethernet/IP, Mitsubishi MC TCP/IP, Modicon Modbus TCP/IP et Omron Host Link. Vous pouvez trouver ces informations dans le manuel d'utilisation Siemens HMI ou sur le site Web de Siemens.
Vérifiez ensuite si votre modèle d'API tiers-est pris en charge par Siemens HMI. Il existe deux manières simples de procéder : 1) Dans le logiciel TIA Portal, sélectionnez le pilote tiers-et consultez la section "Paramètres" pour une liste des modèles d'automate pris en charge. 2) Ouvrez le manuel du logiciel WinCC et recherchez le protocole (par exemple, Modicon Modbus RTU) pour trouver les modèles pris en charge. L'utilisation d'un modèle pris en charge garantira une communication fiable entre Siemens HMI et l'automate tiers-.
Étape 2 : Mettre à jour le micrologiciel et le logiciel
Assurez-vous que votre IHM Siemens dispose du dernier firmware et que votre logiciel de programmation (comme TIA Portal) est à jour. Un micrologiciel obsolète peut entraîner des problèmes de compatibilité, sa mise à jour est donc un moyen simple d'éviter les problèmes. Pour mettre à jour le micrologiciel Siemens HMI, utilisez le logiciel ProSave de Siemens. Téléchargez le dernier micrologiciel depuis le portail d'assistance Siemens, connectez votre IHM Siemens à votre ordinateur via USB ou Ethernet et suivez les instructions à l'écran-pour mettre à jour.
Mettez également à jour le micrologiciel de votre-automate tiers. Consultez le site Web du fabricant pour connaître les dernières mises à jour du micrologiciel et suivez leurs instructions pour les installer. La mise à jour des deux appareils garantira qu’ils disposent des dernières fonctionnalités et corrections de bogues pour la compatibilité.
Étape 3 : configurer correctement les paramètres réseau
La configuration du réseau est essentielle pour connecter l'IHM Siemens à des automates non-Siemens. Suivez ces conseils pour configurer correctement le réseau :
- Attribuez des adresses IP uniques à votre IHM Siemens et à chaque-automate tiers. Par exemple, définissez Siemens HMI sur 192.168.0.10 et l'automate sur 192.168.0.11. Cela évite les conflits IP.
- Assurez-vous que tous les appareils sont sur le même sous-réseau. Le masque de sous-réseau (généralement 255.255.255.0) doit être le même pour l'IHM Siemens et l'automate.
- Désactivez « PROFINET IO Enabled » sur votre Siemens HMI si vous utilisez un protocole différent (comme Modbus TCP/IP). Ce paramètre peut interférer avec les communications non-Profinet.
- Utilisez un câble Ethernet ou un commutateur réseau fiable. Pour les longues distances, utilisez des câbles-de qualité industrielle pour éviter la perte de signal.
Étape 4 : configurer la communication dans TIA Portal
La plupart des utilisateurs de Siemens HMI utilisent TIA Portal pour programmer et configurer leurs appareils. Voici comment configurer la communication entre Siemens HMI et un automate tiers-dans TIA Portal :
- Ouvrez TIA Portal et créez un nouveau projet. Ajoutez votre modèle Siemens HMI (par exemple, TP1200 Comfort Panel) au projet.
- Accédez à l'onglet "Appareils et réseaux" et cliquez sur "Ajouter un nouvel appareil". Sélectionnez « Tiers-partie » et choisissez le fabricant et le modèle de votre automate (par exemple, Allen-Bradley ControlLogix).
- Sélectionnez le protocole de communication pris en charge par les deux appareils (par exemple, Ethernet/IP). Configurez les paramètres du protocole, tels que l'adresse IP et le numéro de port, pour qu'ils correspondent aux paramètres de l'automate.
- Mappez les balises API (variables) sur Siemens HMI. Cela indique à Siemens HMI les données à lire ou à écrire dans l'automate. Vous pouvez importer des tags depuis le logiciel de programmation de l'automate pour gagner du temps.
- Téléchargez la configuration sur votre Siemens HMI et testez la connexion. Si tout est correctement configuré, Siemens HMI doit afficher les données de l'automate tiers-.
Étape 5 : tester et vérifier la connexion
Après avoir configuré la communication, testez la connexion pour vous assurer qu'elle est fiable. Voici comment procéder :
- Vérifiez si Siemens HMI peut lire les données de l'automate tiers-(par exemple, température, pression ou état de la machine).
- Testez si Siemens HMI peut envoyer des commandes à l'automate (par exemple, démarrer ou arrêter une machine).
- Surveillez la connexion pendant quelques heures pour vous assurer qu’il n’y a pas de coupures ou d’erreurs. Utilisez les outils de diagnostic de TIA Portal pour vérifier les problèmes de communication.
- Si vous rencontrez des problèmes, reportez-vous à la section de dépannage ci-dessous pour les résoudre rapidement.
Dépannage des problèmes de compatibilité avec l'IHM Siemens et les-automates tiers
Même avec une configuration minutieuse, vous pourriez rencontrer des problèmes de compatibilité. Voici les problèmes courants et comment les résoudre-idéal pour dépanner la compatibilité de l'IHM Siemens et des automates tiers- :
Problème 1 : L'IHM Siemens ne parvient pas à se connecter à l'automate tiers-
Causes possibles et solutions :
- Conflit d'adresse IP : vérifiez les adresses IP de Siemens HMI et de l'automate. Assurez-vous qu'ils sont uniques et sur le même sous-réseau.
- Mauvais protocole : vérifiez que les deux appareils utilisent le même protocole. Par exemple, si Siemens HMI est réglé sur Modbus TCP/IP, l'automate doit également être réglé sur Modbus TCP/IP.
- Problèmes de câble : remplacez le câble Ethernet par un nouveau. Testez le câble avec un testeur de réseau pour vous assurer qu'il fonctionne.
- Pare-feu bloquant la communication : désactivez tous les pare-feu du réseau susceptibles de bloquer la communication entre Siemens HMI et l'automate.
Problème 2 : Siemens HMI lit des données incorrectes à partir de l'automate
Causes possibles et solutions :
- Erreurs de mappage de balises : vérifiez le mappage de balises dans TIA Portal. Assurez-vous que les balises API sont correctement mappées aux variables Siemens HMI.
- Incompatibilité des paramètres de protocole : vérifiez-les paramètres de protocole (par exemple, débit en bauds, parité, bits d'arrêt) sur les deux appareils. Ils doivent être les mêmes.
- Firmware obsolète : mettez à jour le firmware de Siemens HMI et de l'automate vers la dernière version. Un micrologiciel obsolète peut provoquer des erreurs de lecture des données.
Problème 3 : Siemens HMI ne peut pas envoyer de commandes à l'automate
Causes possibles et solutions :
- Paramètres d'autorisation : vérifiez si Siemens HMI est autorisé à écrire des données sur l'automate. Certains automates tiers-exigent des autorisations spécifiques pour l'accès en écriture.
- Incompatibilité de type de balise : assurez-vous que le type de balise (par exemple, booléen, entier) dans Siemens HMI correspond au type de balise dans l'automate. Une incompatibilité peut empêcher l’envoi des commandes.
- Chutes de communication : vérifiez la connexion réseau pour déceler les interruptions. Utilisez un commutateur géré pour surveiller le trafic réseau et résoudre tous les problèmes.
Bonnes pratiques pour la gestion de l'IHM Siemens dans des systèmes multi-fournisseurs
Pour assurer le bon fonctionnement de votre système multi-fournisseur et garantir la compatibilité à long-terme de l'IHM Siemens avec les automates-tiers, suivez ces bonnes pratiques-alignées sur le mot-clé à longue-"meilleures pratiques pour l'IHM Siemens dans les systèmes multi-fournisseurs :
1. Documentez tout
Conservez une documentation détaillée de votre système, notamment : les numéros de modèle de l'IHM Siemens et des automates tiers-, les versions du micrologiciel, les paramètres réseau, les paramètres de protocole et les mappages de balises. Cette documentation vous aidera à résoudre rapidement les problèmes et à faciliter les mises à jour.
2. Formez votre équipe
Assurez-vous que votre équipe sait utiliser Siemens HMI et configurer la communication avec des automates tiers. Formez-les aux étapes de dépannage de base afin qu’ils puissent résoudre de petits problèmes sans appeler un technicien. Siemens propose des cours de formation pour Siemens HMI, qui peuvent aider votre équipe à développer son expertise.
3. Effectuer une maintenance régulière
Planifiez des contrôles de maintenance réguliers pour votre système. Cela comprend la mise à jour du micrologiciel et du logiciel, la vérification des connexions réseau, le test de la communication et le nettoyage des écrans Siemens HMI. Un entretien régulier évitera les problèmes de compatibilité et prolongera la durée de vie de votre équipement.
4. Utilisez les-accessoires pris en charge par Siemens
Lors de la configuration de votre système, utilisez les accessoires pris en charge par Siemens-, tels que les convertisseurs RS422-RS232 (numéro de commande : 6AV6 671-8XE00-0AX0) pour les appareils qui en ont besoin. L’utilisation d’accessoires pris en charge garantit la compatibilité et la fiabilité. Évitez d'utiliser des accessoires bon marché et non testés qui peuvent entraîner des problèmes de communication.
5. Travaillez avec des experts Siemens
Si vous rencontrez des problèmes de compatibilité complexes, travaillez avec des experts Siemens ou des partenaires agréés. Ils ont l’expérience et les connaissances nécessaires pour résoudre même les problèmes les plus difficiles. Siemens propose également une assistance technique via son site Web et sa ligne téléphonique, ce qui peut vous aider à obtenir des réponses rapidement.
Conclusion
Gérer des systèmes multi-fournisseurs et garantir la compatibilité de l'IHM Siemens avec des automates tiers-ne doit pas être difficile. En suivant les étapes et les meilleures pratiques de ce blog, vous pouvez mettre en place un système fiable qui fonctionne correctement. N'oubliez pas de vérifier les protocoles et les modèles d'automate pris en charge, de mettre à jour le micrologiciel et le logiciel, de configurer correctement les paramètres réseau, de tester la connexion et de résoudre les problèmes rapidement.
Siemens HMI est un outil puissant pour l'automatisation industrielle et, avec la bonne configuration, il peut fonctionner de manière transparente avec des automates tiers-. Que vous connectiez l'IHM Siemens à un automate Allen-Bradley, Mitsubishi ou Modicon, l'essentiel est de se concentrer sur la communication et la compatibilité. Ce faisant, vous réduirez les temps d'arrêt, améliorerez l'efficacité et tirerez le meilleur parti de votre système multi-fournisseur.
Si vous avez des questions sur la compatibilité Siemens HMI ou si vous avez besoin d'aide pour configurer votre système, n'hésitez pas à laisser un commentaire ci-dessous ou à contacter le support technique Siemens. Nous sommes là pour vous aider à réussir !
