Dans le monde industriel en évolution rapide d'aujourd'hui, l'automatisation est essentielle au bon fonctionnement des usines et des installations. Au centre de nombreux systèmes d'automatisation se trouve le contrôleur logique programmable (PLC)-un outil qui agit comme un « cerveau » pour contrôler les machines, surveiller les processus et maintenir l'efficacité des opérations. Le Siemens S7 1500. est l'un des automates les plus fiables du secteur. Que vous soyez nouveau dans l'automatisation industrielle ou que vous cherchiez à en savoir plus sur le fonctionnement de ce système, il est essentiel de comprendre ses modules et sa structure de rack. Cet article détaillera les bases du Siemens S7 1500, de ce qu'il est et de son rôle dans l'automatisation jusqu'aux différentes parties qui composent son système. À la fin, vous comprendrez clairement comment utiliser son rack et ses modules, et comment ils s'assemblent pour alimenter des applications du monde réel-.
Qu'est-ce que le Siemens S7 1500 et son rôle dans l'automatisation industrielle ?

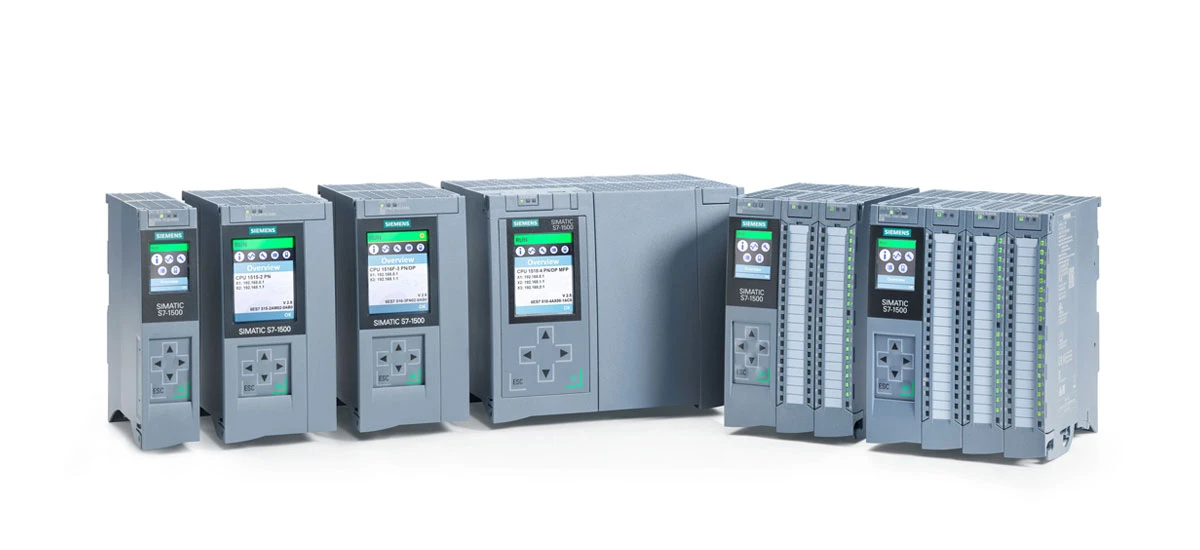

Le Siemens S7 1500 est un puissant automate programmable (PLC) conçu pour l'automatisation industrielle moderne. Il se distingue par sa fiabilité, sa flexibilité et sa capacité à gérer des tâches complexes dans les usines, les centrales électriques et les installations de fabrication. Contrairement aux anciens modèles d'automate, le Siemens S7 1500 utilise une conception modulaire, ce qui signifie qu'il peut être personnalisé avec différents modules pour répondre aux besoins spécifiques des applications. Cette approche modulaire fait du Siemens S7 1500 un choix idéal pour les entreprises qui cherchent à faire évoluer leurs systèmes d'automatisation sans remplacer l'intégralité du contrôleur. Que vous contrôliez des lignes de production, surveilliez la consommation d'énergie ou gériez des bras robotiques, le Siemens S7 1500 offre les performances et la polyvalence requises pour des opérations efficaces.
Une introduction à la structure de rack Siemens S7 1500
Composants clés du rack Siemens S7 1500
Le rack du Siemens S7 1500 est l'épine dorsale qui contient et connecte tous les modules du système. Il agit comme une interface physique et électrique, assurant une communication fluide entre les composants. Les types de rack les plus courants pour le Siemens S7 1500 incluent l'UR1 (Universal Rack 1) et l'UR2 (Universal Rack 2). L'UR1 prend en charge jusqu'à 8 modules, tandis que l'UR2 peut contenir jusqu'à 18 modules-, ce qui le rend idéal pour les systèmes plus grands. Chaque rack comporte des emplacements pour le CPU (Central Processing Unit), l'alimentation et divers modules d'entrée/sortie (E/S). La conception du rack permet une installation facile : les modules glissent dans les emplacements et se verrouillent en place, avec des connecteurs intégrés-qui éliminent le besoin de câblage supplémentaire. Cette configuration plug-and-fait gagner du temps lors de l'installation et de la maintenance, un avantage clé du Siemens S7 1500.
Conseils de configuration du rack modulaire Siemens S7 1500
Lors de la configuration d'un rack Siemens S7 1500, il est important de suivre les directives de base pour garantir des performances optimales. Tout d'abord, le processeur doit être installé dans le premier emplacement du rack-c'est là que réside le cerveau du système, qui traite toutes les données et commandes. Ensuite, le module d'alimentation (PS) doit être placé dans le deuxième emplacement pour fournir une alimentation stable à tous les modules connectés. Après cela, des modules d'E/S peuvent être ajoutés dans les emplacements restants, dans n'importe quel ordre adapté à votre application. Par exemple, si vous avez besoin de plus d'entrées numériques, vous pouvez installer plusieurs modules d'entrées numériques les uns à côté des autres. Il est également crucial de vérifier la capacité de charge du rack : chaque module consomme de l'énergie, évitez donc de surcharger le rack avec plus de modules qu'il ne peut en supporter. Suivre ces étapes vous aidera à créer une configuration de rack modulaire Siemens S7 1500 fiable qui fonctionne de manière transparente avec vos tâches d'automatisation.
Modules essentiels du Siemens S7 1500
Modules CPU S7 1500 pour l'automatisation industrielle
Le processeur est le cœur du système Siemens S7 1500. Il traite la logique du programme, communique avec d'autres appareils et contrôle les modules d'E/S. Les modèles de processeurs courants incluent les 1511C, 1513C, 1516F et 1518F-chacun variant en termes de vitesse de traitement, de capacité de mémoire et de fonctionnalités intégrées-. Par exemple, le 1516F est un processeur à sécurité intégrée, idéal pour les applications où la sécurité est critique (comme les systèmes d'arrêt d'urgence). Les modules CPU du Siemens S7 1500 prennent également en charge plusieurs langages de programmation, tels que la logique à relais (LAD), le diagramme de blocs fonctionnels (FBD) et le langage de contrôle structuré (SCL), ce qui permet aux ingénieurs de programmer facilement en fonction de leur expertise. Avec des temps de traitement rapides (certains modèles gèrent jusqu'à 1 million d'instructions par seconde), les modules CPU S7 1500 pour l'automatisation industrielle garantissent que les tâches sont exécutées rapidement et avec précision.
Modules d'E/S numériques et analogiques
Les modules d'E/S sont essentiels pour que le Siemens S7 1500 puisse interagir avec le monde physique. Les modules d'entrées numériques (DI) reçoivent des signaux de capteurs (comme des capteurs de proximité ou des boutons-poussoirs), tandis que les modules de sorties numériques (DO) envoient des signaux aux actionneurs (comme des moteurs ou des électrovannes). Les modules d'entrée analogiques (AI) mesurent des valeurs continues (telles que la température ou la pression d'un thermocouple) et les modules de sortie analogiques (AO) contrôlent les dispositifs qui nécessitent des signaux variables (comme un variateur de fréquence pour un moteur). Les spécifications du module d'entrée numérique Siemens S7 1500 varient selon le modèle : certains prennent en charge 8, 16 ou 32 points d'entrée, avec des plages de tension de 24 V CC ou 120 V CA. Ces modules sont conçus pour être robustes, avec une protection contre le bruit électrique et les environnements industriels difficiles. Que vous ayez besoin de surveiller quelques capteurs ou de contrôler des dizaines d'actionneurs, le Siemens S7 1500 propose des modules d'E/S adaptés à vos besoins.
Modules de communication
Les modules de communication permettent au Siemens S7 1500 de se connecter à d'autres appareils et réseaux. Les options courantes incluent les modules Ethernet, les modules Profinet et les modules Modbus. Les modules Ethernet permettent à l'automate de communiquer avec des ordinateurs, des IHM (interfaces homme-machine-) et des systèmes basés sur le cloud-pour la surveillance à distance. Les modules Profinet sont utilisés pour une communication rapide-en temps réel avec d'autres appareils Profinet (comme les robots industriels ou les systèmes de vision). Les modules Modbus, quant à eux, prennent en charge la communication avec des appareils plus anciens utilisant le protocole Modbus. Ces modules sont faciles à installer et à configurer, permettant au Siemens S7 1500 de s'intégrer de manière transparente dans les réseaux d'automatisation existants. Grâce à ses-capacités de communication intégrées, le Siemens S7 1500 peut partager des données avec d'autres systèmes, améliorant ainsi l'efficacité et la visibilité globales des processus industriels.
Extension de votre système Siemens S7 1500
Comment étendre les modules du système Siemens S7 1500
À mesure que votre entreprise se développe, vous devrez peut-être étendre votre système Siemens S7 1500 pour ajouter davantage de points d'E/S ou de nouvelles fonctionnalités. La bonne nouvelle est que la conception modulaire du Siemens S7 1500 facilite l'expansion. Pour étendre, commencez par vérifier si votre rack actuel dispose d'emplacements vides-si oui, vous pouvez directement ajouter de nouveaux modules (comme des modules d'entrées numériques supplémentaires ou un module de communication). Si votre rack est plein, vous pouvez ajouter un rack d'extension (à l'aide d'un câble d'extension de rack) pour connecter des modules supplémentaires. Lors de l'extension, assurez-vous que les nouveaux modules sont compatibles avec votre modèle de processeur-tous les modules Siemens S7 1500 sont conçus pour fonctionner avec le système, mais il est toujours important de vérifier la compatibilité dans le catalogue matériel Siemens. De plus, vous devrez mettre à jour le programme de l'automate pour reconnaître les nouveaux modules, ce qui peut être effectué à l'aide du logiciel Siemens TIA Portal. Suivre ces étapes vous aidera à étendre vos modules système Siemens S7 1500 sans perturber les opérations existantes.
S7 1500 Consignes de montage en rack
Un montage en rack approprié est crucial pour la sécurité et les performances du système Siemens S7 1500. Le rack doit être monté sur une surface stable (comme un panneau de commande) à l'aide des supports de montage fournis. Il est important de laisser suffisamment d'espace autour du rack pour que les modules de ventilation-générent de la chaleur pendant le fonctionnement, et une bonne circulation de l'air empêche la surchauffe. L'espace libre recommandé est d'au moins 10 cm au-dessus et en dessous du rack et 5 cm de chaque côté. Lors du montage de plusieurs racks (pour extension), alignez-les verticalement pour économiser de l'espace et garantir un accès facile aux modules. Vous devez également fixer le rack avec des vis pour empêcher tout mouvement lors des vibrations (courantes dans les environnements industriels). Le respect de ces directives de montage en rack S7 1500 contribuera à protéger votre système et à garantir son fonctionnement fiable pendant des années.
Applications pratiques du Siemens S7 1500
Le Siemens S7 1500 est utilisé dans une large gamme d'applications industrielles, grâce à sa conception modulaire et ses performances puissantes. Dans le secteur manufacturier, il contrôle les chaînes de montage, garantissant que les machines fonctionnent de manière synchronisée pour produire des marchandises efficacement. Dans le secteur de l'énergie, il surveille et contrôle les systèmes de production d'électricité (comme les panneaux solaires ou les éoliennes), optimisant ainsi la production d'énergie. Dans l’industrie automobile, elle gère des bras robotisés qui assemblent des voitures, améliorant ainsi la précision et la vitesse. Le Siemens S7 1500 est également utilisé dans la production d'aliments et de boissons, où il contrôle la température et la pression pour maintenir la qualité du produit. Que vous exploitiez une petite usine ou une grande installation industrielle, le Siemens S7 1500 peut être adapté à vos besoins avec les modules et la configuration de rack appropriés.
