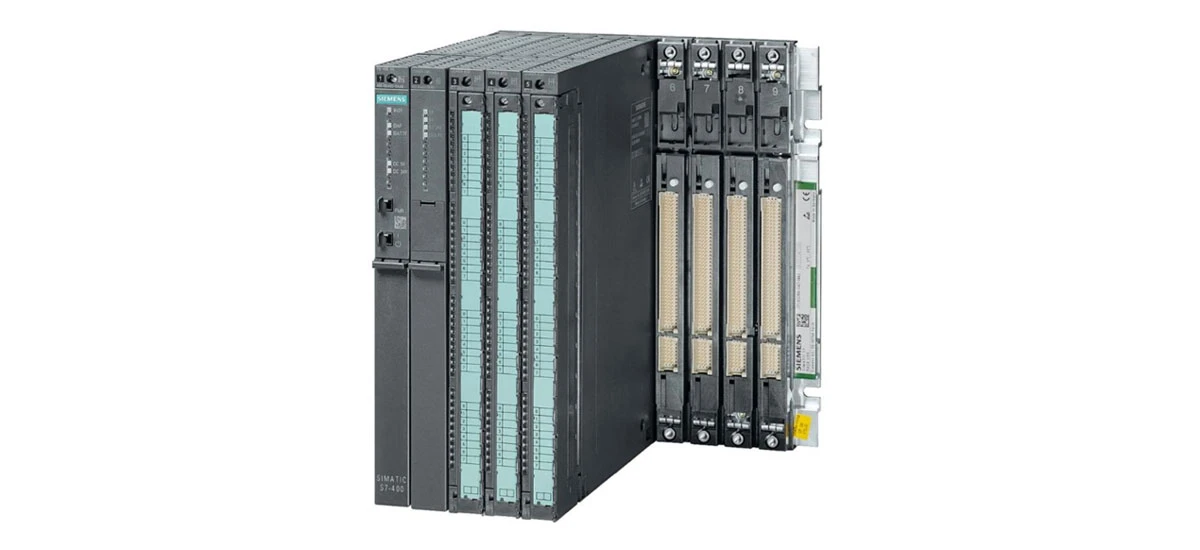

Siemens S7-400 est un puissant système de contrôleur logique programmable (PLC) largement utilisé dans l'automatisation industrielle. Au cœur de ses fonctionnalités se trouvent les modules d'E/S Siemens S7-400, qui servent de pont entre l'API et les appareils du monde réel tels que les capteurs, les actionneurs et les machines. Que vous mettiez en place une nouvelle ligne de production ou mettiez à niveau un système existant, la compréhension de ces modules d'E/S est essentielle pour créer une solution d'automatisation fiable et efficace. Dans ce guide, nous détaillerons les types, les spécifications et les conseils de sélection des modules d'E/S Siemens S7-400, et mettrons en évidence les détails essentiels pour vous aider à faire des choix éclairés.
Types de modules d'E/S Siemens S7-400
Les modules d'E/S Siemens S7-400 sont disponibles en plusieurs types, chacun étant conçu pour des tâches spécifiques. Des signaux numériques aux données analogiques et fonctions spécialisées, il existe un module pour répondre à chaque besoin industriel.
Modules d'entrée numérique
Les modules d'entrées numériques pour Siemens S7-400 gèrent les signaux discrets (marche/arrêt) provenant de dispositifs tels que des interrupteurs de fin de course, des boutons-poussoirs et des capteurs de proximité. Un exemple populaire est celui des spécifications du module d'entrée numérique Siemens S7-400, qui prend généralement en charge les signaux 24 V CC ou 120 V CA. Ces modules varient en taille de 8 canaux à 64 canaux, vous permettant de connecter plusieurs appareils sans encombrer votre panneau de commande. Ils sont idéaux pour les applications dans lesquelles vous devez détecter des états simples, par exemple si une porte est fermée ou si une machine est en marche.
Modules de sortie numérique
Les modules de sortie numérique envoient des signaux discrets aux dispositifs de contrôle tels que les moteurs, les solénoïdes et les voyants lumineux. Comme les modules d'entrée, ils offrent diverses options de tension (24 V CC, 120 V CA) et nombre de canaux. Certains modèles incluent une protection intégrée-contre les courts-circuits, ce qui permet d'éviter d'endommager le système Siemens S7-400. Ces modules sont essentiels pour exécuter les commandes de l'automate, comme le démarrage d'une pompe ou l'activation d'une alarme.
Modules d'entrée analogique
Les modules d'entrée analogiques convertissent des grandeurs physiques continues (telles que la température, la pression ou le débit) en données numériques que le Siemens S7-400 peut traiter. Ils prennent en charge des signaux tels qu'un courant 4-20 mA ou une tension 0-10 V, courants dans les capteurs des fabricants du monde entier. La résolution de ces modules (généralement 12 bits ou 16 bits) détermine la précision avec laquelle ils mesurent les signaux : une résolution plus élevée signifie des données plus précises. Par exemple, un module d'entrée analogique 16 bits peut détecter de petits changements de pression, ce qui le rend adapté aux processus industriels précis.
Modules de sortie analogique
Les modules de sortie analogiques inversent le processus : ils convertissent les signaux numériques du Siemens S7-400 en signaux analogiques continus pour contrôler des dispositifs tels que des variateurs de fréquence (VFD) ou des vannes de régulation. La sélection du module de sortie analogique Siemens S7-400 dépend souvent du type de signal et de la résolution requis. Ces modules sont utilisés dans les applications où un contrôle fluide et variable est nécessaire, comme le réglage de la vitesse d'une bande transporteuse ou la régulation du débit d'un liquide.
Modules d'E/S spécialisés
Le Siemens S7-400 propose également des modules d'E/S spécialisés pour des tâches industrielles uniques. Cela inclut des modules de communication (pour la connexion à d'autres systèmes comme Profibus ou Ethernet), des modules de compteur (pour compter les impulsions des encodeurs) et des modules d'entrée de température (pour connecter directement des thermocouples ou des RTD). Les modules d'E/S compacts Siemens S7-400 à usage industriel constituent un excellent choix pour les configurations limitées en espace, offrant de multiples fonctions dans un faible encombrement.
Spécifications clés des modules d'E/S Siemens S7-400
Pour choisir les bons modules d'E/S Siemens S7-400, vous devez comprendre leurs principales spécifications. Ces détails garantissent que le module fonctionne avec vos appareils et répond aux demandes de votre application.
Tensions et courants nominaux
Les valeurs nominales de tension et de courant indiquent les signaux électriques que le module peut gérer. Les modules numériques prennent souvent en charge 24 V CC (le plus courant dans les environnements industriels) ou 120 V CA. Les modules analogiques fonctionnent généralement avec des signaux 4-20 mA (courant) ou 0-10 V (tension). Il est essentiel de faire correspondre ces valeurs nominales à vos capteurs et actionneurs : l'utilisation d'un module avec une tension incorrecte peut endommager à la fois le module et vos appareils.
Résolution du signal
La résolution est importante pour les modules analogiques. Un module 12 bits peut diviser la plage du signal en 4 096 pas, tandis qu'un module 16 bits offre 65 536 pas. Une résolution plus élevée est préférable pour les applications nécessitant de la précision, comme la mesure de petits changements de température dans un processus chimique. Pour les modules numériques, la résolution n'est pas un facteur, mais le nombre de canaux (combien d'appareils vous pouvez connecter) est essentiel.
Temps de réponse
Le temps de réponse correspond à la vitesse à laquelle le module traite un signal et l'envoie à l'automate Siemens S7-400 (ou vice versa). Pour les-applications sensibles au temps-comme l'arrêt d'une machine en cas d'urgence, vous avez besoin d'un module avec un temps de réponse rapide (souvent mesuré en microsecondes). Les modules numériques ont généralement des temps de réponse plus rapides que les modules analogiques, mais cela varie selon le modèle.
Tolérance environnementale
Les environnements industriels peuvent être difficiles, c'est pourquoi les modules d'E/S Siemens S7-400 sont conçus pour résister aux températures, à l'humidité et aux vibrations extrêmes. La plupart des modules fonctionnent dans une plage de température de 0 degré à 60 degrés (32 degrés F à 140 degrés F) et peuvent gérer des niveaux d'humidité jusqu'à 95 % (sans condensation). Certains modèles sont également étanches à la poussière ou protégés contre les projections d’eau, ce qui les rend adaptés aux environnements extérieurs ou sales.
Compatibilité
Tous les modules d'E/S Siemens S7-400 sont compatibles avec la famille d'automates S7-400, mais il est important de vérifier la compatibilité avec votre modèle d'automate spécifique (par exemple, S7-412, S7-417) et les autres modules de votre système. La compatibilité du module d'E/S Siemens S7-400 avec les systèmes API garantit une communication transparente et évite les problèmes de configuration. Vous pouvez trouver des listes de compatibilité sur le site officiel de Siemens ou dans la fiche technique du module.
Guide de sélection des modules d'E/S Siemens S7-400
Choisir les bons modules d'E/S Siemens S7-400 ne doit pas être compliqué. Suivez ces étapes pour faire correspondre le module à votre application :
Évaluer les exigences de la candidature
Commencez par énumérer ce que le module doit faire. Avez-vous besoin de lire des signaux marche/arrêt (entrée numérique) ou de mesurer la température (entrée analogique) ? Combien d’appareils allez-vous connecter (nombre de canaux) ? Quelle tension ou quel type de signal vos appareils utilisent-ils ? Par exemple, si vous contrôlez des moteurs 10 24 V CC, un module de sortie numérique à 16 canaux (avec une tension nominale de 24 V CC) est un bon choix. Si vous mesurez la pression avec un capteur 4-20 mA, un module d'entrée analogique prenant en charge ce signal est nécessaire.
Vérifier la compatibilité avec l'automate Siemens S7-400
Comme mentionné précédemment, assurez-vous que le module fonctionne avec votre modèle d'automate S7-400. La plupart des modules sont compatibles avec toutes les CPU S7-400, mais certains modules spécialisés peuvent nécessiter des versions de firmware spécifiques. Vérifiez toujours cela avec la documentation ou le support technique de Siemens pour éviter les problèmes de compatibilité.
Évaluer les conditions environnementales
Considérez où le module sera installé. S'il s'agit d'une usine chaude ou d'un espace extérieur, choisissez un module avec une large plage de température. Si la zone est poussiéreuse ou humide, recherchez des modules avec des indices IP (Ingress Protection) (par exemple, IP20 pour une utilisation en intérieur, IP65 pour une utilisation en extérieur). Cela garantit que le module dure plus longtemps et fonctionne de manière fiable.
Pensez à l’évolutivité
Votre système d'automatisation peut évoluer avec le temps, alors choisissez des modules qui vous permettent de vous développer facilement. Les modules d'E/S Siemens S7-400 prennent en charge l'extension modulaire : vous pouvez ajouter plus de modules au rack API selon vos besoins. Optez pour des modules avec suffisamment de canaux de rechange pour accueillir les futurs appareils, afin de ne pas avoir à remplacer l'ensemble du module plus tard.
Comparez les coûts et les performances
Même si le budget est important, ne sacrifiez pas les performances pour un prix inférieur. Un module moins cher avec moins de fonctionnalités peut ne pas répondre à vos besoins, ce qui entraînera des mises à niveau coûteuses ultérieurement. Équilibrez le coût avec des facteurs tels que la résolution, le temps de réponse et la durabilité. Par exemple, un module analogique haute-résolution peut coûter plus cher, mais il en vaut la peine pour des processus précis qui affectent la qualité du produit.
Utilisations pratiques des modules d'E/S Siemens S7-400
Les modules d'E/S Siemens S7-400 sont utilisés dans un large éventail d'industries, grâce à leur polyvalence et leur fiabilité. Voici quelques applications courantes :
- Fabrication: Dans les chaînes d'assemblage, les modules d'entrées numériques détectent quand les pièces sont en place, tandis que les modules de sorties numériques contrôlent les robots et les bandes transporteuses. Les modules analogiques surveillent la température de la machine et ajustent la vitesse pour des performances optimales.
- Énergie: Dans les centrales électriques, les modules d'entrée analogiques mesurent la tension et le courant, tandis que les modules de communication spécialisés connectent l'automate aux systèmes de gestion du réseau.
- Traitement de l'eau: Les modules de sortie numérique contrôlent les pompes et les vannes, tandis que les modules d'entrée analogiques surveillent le pH et les débits de l'eau.
- Automobile: Dans les usines automobiles, les modules d'E/S Siemens S7-400 coordonnent les robots d'assemblage, suivent les pièces avec des capteurs et assurent le contrôle qualité avec des mesures précises.
Pourquoi choisir les modules d'E/S Siemens S7-400 ?
Les modules d'E/S Siemens S7-400 se distinguent par leur durabilité, leur compatibilité et leurs performances. Ils sont conçus pour fonctionner de manière transparente avec l'automate S7-400, réduisant ainsi le temps de configuration et les erreurs. Siemens propose également un excellent support technique et une large gamme de modules, afin que vous puissiez trouver exactement ce dont vous avez besoin pour votre application. Que vous soyez une petite entreprise ou une grande installation industrielle, ces modules offrent la fiabilité et la flexibilité nécessaires pour assurer le bon fonctionnement de votre système d'automatisation.
Si vous ne savez toujours pas quels modules d'E/S Siemens S7-400 choisir, reportez-vous aux fiches techniques officielles de Siemens ou consultez un expert en automatisation. Avec les bons modules, votre automate S7-400 offrira un contrôle efficace et fiable pour les années à venir.
