La naissance d'Allen-Bradley: Pionniers en automatisation industrielle
Presque tous les ingénieurs de contrôle connaissent le nom Rockwell Automation ou Allen-Bradley. Compte tenu de la longue histoire d'innovation de l'entreprise avant l'ère des systèmes informatiques modernes, il est compréhensible que de nombreux développements précoces de l'automatisation numérique aient eu lieu ici.
Allen-Bradley a été fondée en 1903, accumulant une vaste expérience dans l'électronique avant même la sortie du premier PLC (contrôleur logique programmable). L'entreprise est devenue un leader mondial dans le développement de nouvelles composants et technologies. En 1970, Allen-Bradley a inventé le terme "plc" lorsqu'ils ont lancé l'un des premiers contrôleurs programmables, le PLC de 1774.
1774 plc
Vers la même époque, le PLC 1774 (appelé PLC -1) a été développé, et Allen-Bradley a ensuite introduit le concept de Data Highway, qui a été l'un des premiers réseaux informatiques spécifiquement conçus pour les systèmes de contrôle numérique! En 1985, la grande société de fabrication Rockwell International a acquis Allen-Bradley, formant la division d'automatisation industrielle de Rockwell. Aujourd'hui, les logos de marque Rockwell et Allen-Bradley sont presque interchangeables dans le fonctionnement interne du matériel et des logiciels de l'armoire de contrôle.
Une autre étape importante a été le lancement de la plate-forme SLC500 PLC en 1990, qui était plus compacte et abordable que son prédécesseur, le PLC -5. SLC signifie un petit contrôleur logique. Le premier produit de cette série était le SLC 5/01, équipé d'une plage de mémoire de 1k à 4k et de la capacité de contrôler 30 emplacements d'E / S, ce qui était impressionnant à l'époque.
Avec l'introduction des modèles SLC 5/02 et 5/03, Allen-Bradley a lancé la DH485 Data Highway. Sur la base de la norme RS -485, il a été conçu spécifiquement pour les applications d'usine. Le SLC 5/03 a été le premier à introduire des fonctionnalités de PLC communes, telles que le mode d'exécution et la programmation en ligne. C'était également le premier produit à soutenir les mises à niveau du micrologiciel. Le modèle consécutif, SLC 5/04, a fait référence à une version améliorée de l'autoroute de données connue sous le nom de DH +.

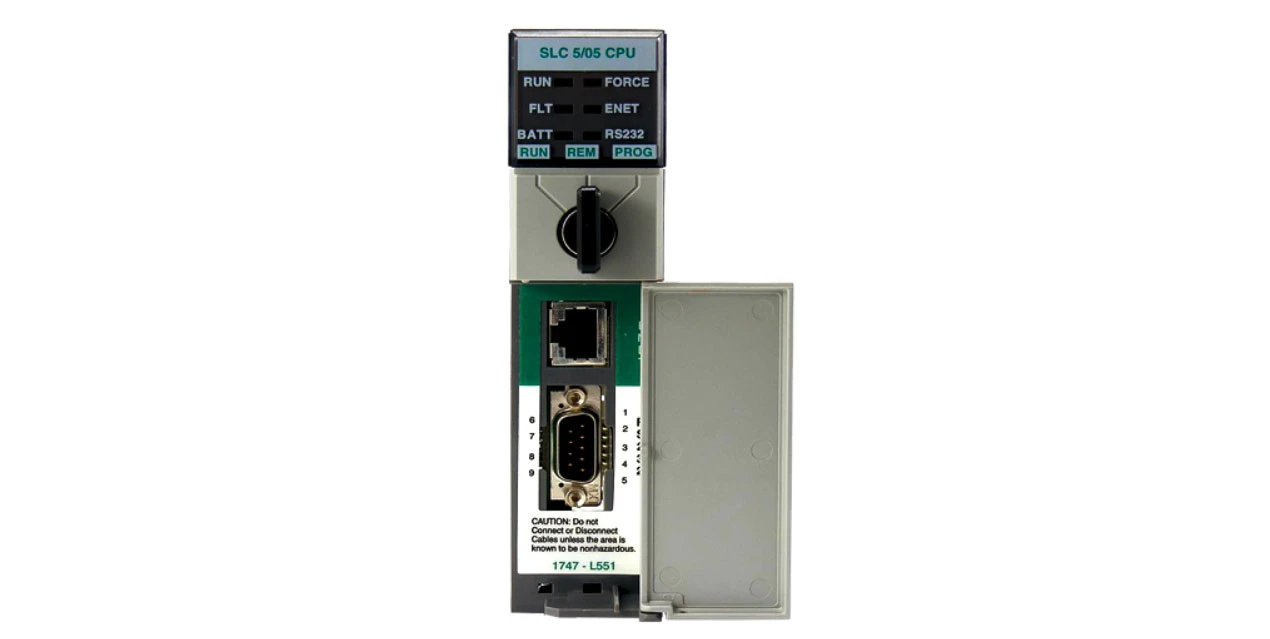

SLC 5/05
Le dernier modèle de la série SLC 500 est le SLC 5/05, qui est le premier Allen-Bradley plc capable de communication basée sur Ethernet. Les ports DH ou DH + des modèles précédents ont été remplacés par des ports Ethernet, atteignant désormais des vitesses de transmission allant jusqu'à 100 Mbps. Le SLC 5/05 est disponible en trois tailles de mémoire: 16k, 32k et 64k. Cet PLC est le seul de la série SLC qui est toujours soutenu par Allen-Bradley aujourd'hui.
Dans la dernière révision matérielle majeure de la plate-forme basée sur le châssis, Allen-Bradley a publié une nouvelle série de contrôleurs d'automatisation de Contrôlogix. Au cours des années suivantes, les séries CompactLogix et MicroGix ont été introduites pour cibler des secteurs de marché spécifiques pour divers projets.
2. L'ère CONTRICLOGIX: 1756- L75 et architecture évolutive
Le Contrôlogix PLC a été la première version de la plate-forme Logix. Ces contrôleurs à usage général présentent une conception modulaire et montée sur rack, composée de processeurs, d'alimentation électrique, d'E / S et de modules de communication. Le premier contrôleur publié dans cette série a été le 1756- L1 en 1999, et il a subi plusieurs itérations. La plate-forme a remplacé la série SLC et PLC -5, offrant des avantages importants tels que des temps de balayage plus rapides et une capacité de stockage plus élevée.

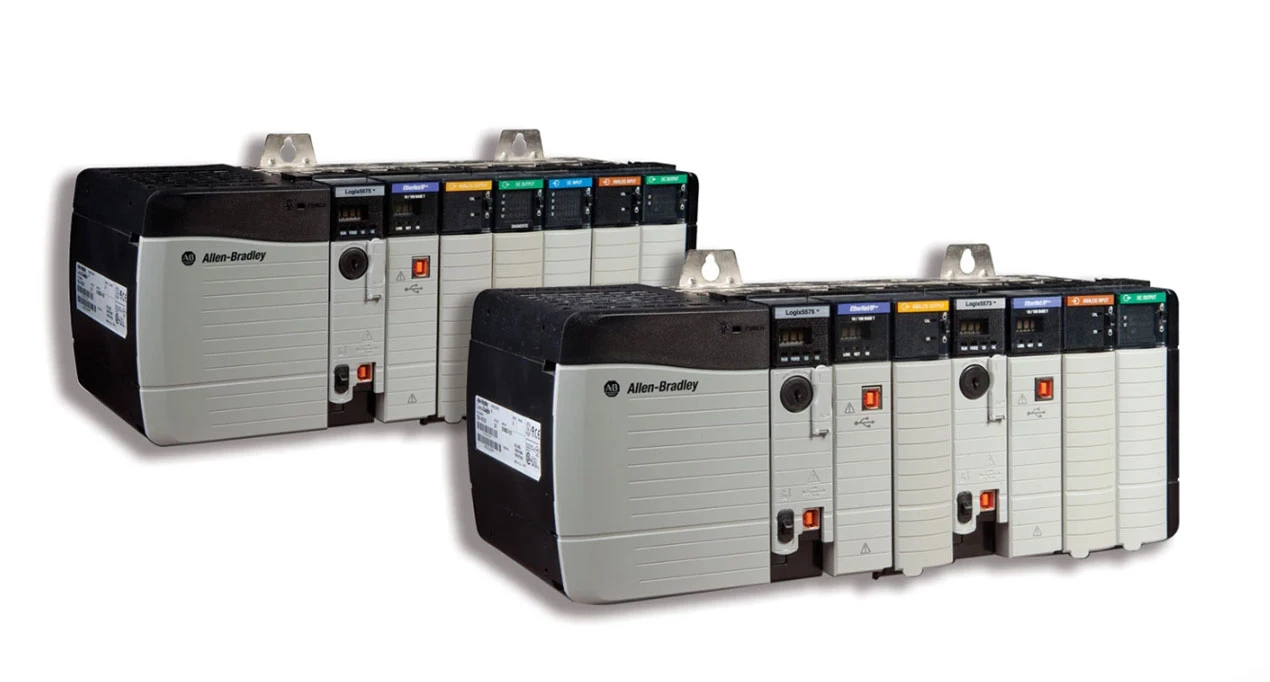

Contrôlogix
La version du 1756- L75 Contrôlogix en 2003 a marqué un saut en technologie d'automatisation, en définissant l'indice de référence:
- Puissance de traitement:4 MB Mémoire utilisateur, extensible via le module MVI 1756-.
- Intégration du réseau:Prise en charge native pour ControlNet (5 Mbps), Ethernet / IP (100 Mbps) et Devicenet (500 kbps), permettant une intégration transparente de HMI et de systèmes de vision.
Applications du monde réel:
- Pétrole et gaz:La raffinerie BP Whiting a utilisé le 1756-} L75 pour construire un système instrumenté de sécurité (certifié SIL 3) qui surveille 12, 000} Points d'E / S, y compris les capteurs de pression et les vannes d'arrêt d'urgence.
- Médicaments:La ligne de production du vaccin Pfizer utilise le 1756-} L75 ainsi que les modules de contrôle par lots S88, réduisant les temps de cycle de production de 18%.
- Comparaison des performances:Les tests indépendants en 2005 ont montré que le débit de fond de dos 1756- L75 (256 kb / s) a surperformé Siemens S 7-400 par 22% dans les tâches de contrôle de mouvement multi-axes.
3.Micrologix PLC Micro800 Series: un choix flexible pour les PME
En 1994, Allen-Bradley a lancé la série Microchix, une gamme de produits compacte et rentable. Ces plus petits contrôleurs sont livrés avec des processeurs intégrés, des alimentations et des E / S conçues spécifiquement pour les petites applications, avec certains modèles prenant en charge les E / S intégrés et d'extension. De nombreux modèles de 1000 à 1500 ont été interrompus mais sont toujours largement utilisés.
Micro800
La dernière révision de la Micro Series est la série Micro800, qui a fait ses débuts en 2014. Il comprend plusieurs des mêmes considérations de conception, telles que les terminaux d'E / S intégrés en haut et en bas, ainsi que des canaux de communication intégrés comme USB et Ethernet. La série Micro800 comprend également des connexions avant pour des modules supplémentaires, améliorant les fonctionnalités.
1763- l16awa micro800:
Concept de conception:PLC rentable équipé de 16 points d'E / S (10 DI / 6 DO), du port de programmation USB et compatible avec le logiciel CCW.
Étude de cas:Un fabricant de machines d'emballage dans l'American Midwest a remplacé un Siemens S 7-1200 par le 1763- L16AWA, réduisant considérablement les coûts de propriété totale (TCO) en raison des frais de licence plus faibles et du câblage simplifié.
4.Intégration de Rockwell Automation: IoT et industrie 4. 0 Transformation
Après avoir été intégré à Rockwell International en 1985, Allen-Bradley PLCS est devenu une composante centrale du TalkEcosystème d'usine:
Intégration IoT:
1756- L75 Firmware v32:Prend en charge le protocole MQTT pour le streaming de données en temps réel vers Microsoft Azure IoT Hub, permettant la maintenance prédictive.
Collaboration avec PTC Thingworx:Dans une usine alimentaire générale de Mills, le 1763- L16AWA a surveillé les données de vibration du moteur, réduisant les temps d'arrêt inattendus de 35%.
Cybersécurité:Le 1763- L16AWA dispose d'un protocole de sécurité CIP pour crypter les communications du contrôleur-HMI, interceptant 99,6% des attaques de ransomware dans un test du Department of Energy US 2021.
5. Défis de gestion de la maintenance et de la fin de vie
Dilemmes du système hérité:
Outils de migration: le traducteur Studio 5000 Logix de Rockwell automatise 80% de la conversion de code PLC -5 en 1756-} L75, mais les commentaires des utilisateurs indiquent des problèmes de compatibilité avec AOIS (instructions complémentaires).
Stratégie de pièces de rechange:
Après l'arrêt de la 1761- L32BWA en 2018, les rénovations fournissent une garantie d'un an sur les pièces à des prix inférieurs à celle du fabricant d'origine.
Le 5069- L306er remplace le 1763-} L16AWA, mise à niveau de la bande passante Ethernet de 100 Mbps à 1 Gbps, avec support de commutation à double port.
Cas utilisateur:Un fournisseur automobile canadien a prolongé la durée de vie du 1756-} L75 par 7 ans via les services de cycle de vie de Rockwell, combinant des mises à niveau du micrologiciel avec des modules d'E / S tiers.
