Dans le monde de l'automatisation industrielle, Siemens HMI (Human-Machine Interface) joue un rôle clé en tant que pont entre les opérateurs et les machines. Il contribue à faciliter le contrôle, la surveillance et la gestion des processus industriels complexes. Que ce soit dans les petites usines ou les lignes de production à grande échelle, l'IHM Siemens est largement utilisée pour sa fiabilité et sa praticité. Ce guide présentera les principaux types, fonctionnalités de base et applications industrielles courantes de Siemens HMI, vous aidant ainsi à comprendre pourquoi il s'agit d'un premier choix pour les projets d'automatisation.
Qu'est-ce que l'IHM Siemens ?
Siemens HMI fait référence à une série de produits d'interface homme-machine développés par Siemens, une marque leader dans le domaine de l'automatisation industrielle. Ces appareils permettent aux opérateurs d'interagir avec les systèmes de contrôle industriels (comme les automates) via des affichages visuels, des boutons ou des écrans tactiles. Avec Siemens HMI, les employés peuvent vérifier-les données en temps réel, ajuster les paramètres et gérer les alarmes rapidement-, ce qui améliore l'efficacité du travail et la stabilité des processus. Contrairement aux panneaux de commande ordinaires, Siemens HMI est conçu pour les environnements industriels, avec une compatibilité et une durabilité élevées. Les panneaux de base Siemens HMI pour petites usines sont une option populaire pour les petites entreprises, qui offrent des fonctions essentielles à un prix abordable.

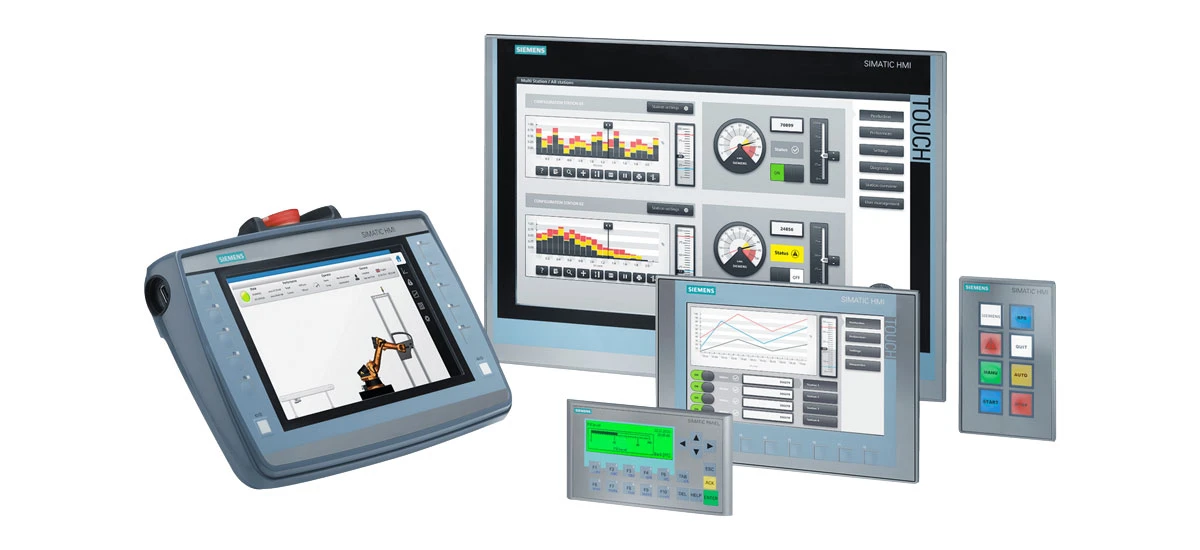

Principaux types d'IHM Siemens
Siemens HMI propose une variété de modèles pour répondre aux différents besoins industriels, depuis les tâches de base simples jusqu'aux opérations complexes de grands systèmes-. Voici les types les plus courants :
1. Panneaux de base
Les panneaux de base sont des -appareils IHM Siemens d'entrée de gamme, spécialement conçus pour des tâches simples de surveillance et de contrôle qui ne nécessitent pas d'analyse de données complexe. Ils sont disponibles dans des tailles d'écran allant de 4 pouces à 12 pouces, offrant à la fois un fonctionnement tactile pour une navigation rapide et un fonctionnement par touche physique pour un contrôle précis dans les environnements où les écrans tactiles peuvent être peu pratiques. Ces panneaux compacts sont équipés d'écrans larges haute résolution de 64 000-couleurs-, de paramètres de luminosité réglables pour s'adapter aux différentes conditions d'éclairage et prennent en charge une installation verticale pour économiser un espace précieux sur le tableau de bord de l'équipement. Ils sont également dotés d'interfaces USB-intégrées, qui permettent une connexion facile de claviers, de souris ou de lecteurs de codes-barres pour un stockage, une saisie et un fonctionnement pratiques des équipements. Les modèles populaires de cette catégorie incluent les SIMATIC HMI KTP400 Basic et KTP700 Basic, largement reconnus pour leur stabilité. Les panneaux de base Siemens HMI destinés aux petites usines sont particulièrement répandus dans les petites machines, les équipements d'emballage et les lignes de production simples, car ils équilibrent la rentabilité avec une configuration facile qui nécessite une expertise technique minimale.
2. Panneaux de confort
Pour les applications industrielles plus complexes qui nécessitent un traitement de données détaillé et un contrôle complet du système, les panneaux Comfort Panels constituent le choix idéal pour l'IHM Siemens. Ils disposent d'écrans plus grands (jusqu'à 22 pouces) pour afficher davantage de données opérationnelles à la fois, de performances de traitement plus élevées pour gérer des tâches de visualisation complexes et de fonctions avancées telles que la visualisation détaillée des données, l'analyse des tendances en temps réel- et la génération de rapports personnalisés. Ces panneaux hautes-performances prennent en charge plusieurs protocoles de communication courants tels que PROFINET et PROFIBUS, permettant une connexion transparente avec divers automates, capteurs et autres appareils industriels de la chaîne de production. Des modèles tels que SIMATIC HMI TP1200 Comfort et TP1900 Comfort sont équipés d'écrans haute définition de 16 millions de -couleurs-, qui rendent les plus petits détails du processus clairs et faciles à identifier. Les panneaux de confort Siemens HMI pour systèmes complexes sont couramment utilisés dans les grandes usines, les -lignes de fabrication de haute précision et les cellules de production automatisées où-une surveillance approfondie, un contrôle précis et une-prise de décision basée sur les données-sont essentiels.
3. Panneaux unifiés
Les panneaux unifiés représentent la dernière génération d'IHM Siemens, intégrant des-technologies Web de pointe avec une conception-centrée sur l'utilisateur pour répondre aux exigences des usines intelligentes modernes. Ils prennent en charge un contrôle tactile multi-qui fonctionne même lorsque les opérateurs portent des gants de travail-une fonctionnalité cruciale pour les-opérations industrielles sur site. De plus, ils sont dotés de capacités d'accès à distance intégrées, permettant au personnel autorisé de surveiller et de contrôler les processus de production depuis n'importe où via une connexion réseau sécurisée. Ces panneaux polyvalents sont disponibles en variantes de base et confort, avec des tailles d'écran allant de 4 pouces pour les configurations compactes à 22 pouces pour la surveillance à grande échelle. Ils fonctionnent sur SIMATIC Industrial OS, qui offre une sécurité maximale du système grâce à des mises à jour régulières et la possibilité de désactiver les interfaces inutilisées. La configuration et les mises à jour logicielles peuvent être facilement effectuées via TIA Portal, une plateforme d'ingénierie unifiée qui simplifie l'ensemble du processus de configuration. L'accès à distance aux panneaux unifiés Siemens HMI est un avantage clé pour les entreprises qui cherchent à moderniser leurs opérations, à permettre des modalités de travail flexibles et à améliorer les temps de réponse aux problèmes sur site.
4. Panneaux mobiles
Les panneaux mobiles sont des appareils IHM portables Siemens qui offrent aux opérateurs la liberté de se déplacer dans l'usine tout en conservant un contrôle total sur l'équipement. Le SIMATIC KTP1000 Mobile Panel, par exemple, est doté d'un écran haute résolution de 10-pouces-et d'une connectivité PROFINET intégrée, permettant aux utilisateurs de vérifier les données du processus, d'ajuster les paramètres et de résoudre les problèmes directement sur l'emplacement de la machine. Son boîtier robuste et résistant aux chocs est conçu pour résister aux rigueurs des environnements industriels difficiles, notamment les impacts accidentels et l'exposition à la poussière. Équipé d'une batterie longue durée-, il garantit un fonctionnement continu tout au long d'un quart de travail complet sans recharge fréquente. Ce type d'IHM Siemens est particulièrement adapté-aux grands systèmes de convoyeurs, aux cellules robotisées et aux zones industrielles extérieures où les panneaux de commande fixes ne sont pas pratiques. En permettant des diagnostics sur site et des réponses rapides aux dysfonctionnements des équipements, il améliore considérablement la sécurité sur le lieu de travail et réduit les temps d'arrêt de la production.
5. Panneaux SIPLUS
Les panneaux SIPLUS sont des modèles d'IHM Siemens spécialisés, conçus pour fonctionner de manière fiable dans des conditions environnementales extrêmes susceptibles d'endommager les appareils IHM standard. Ils sont conçus pour résister aux gaz corrosifs, au brouillard salin et à la condensation-défis courants dans les industries côtières, chimiques ou minières. Ces panneaux robustes peuvent fonctionner de manière stable dans une large plage de températures allant de -25 degrés à +70 degrés, ce qui les rend adaptés à la fois aux installations de stockage à froid glacial et aux sites industriels à haute -température. Ils s'adaptent également aux hautes altitudes, allant de - 1 000 mètres à +5000 mètres au-dessus du niveau de la mer, sans compromettre les performances. Grâce à leur protection IP65 contre la pénétration de poussière et d'eau, ils garantissent une stabilité à long terme dans des environnements extérieurs ou industriels difficiles. Les modèles Siemens HMI SIPLUS pour environnements extrêmes sont essentiels pour les industries où les facteurs environnementaux présentent un risque important pour les équipements, car ils minimisent les temps d'arrêt, réduisent les coûts de maintenance et protègent les investissements à long terme.
Principales caractéristiques de l'IHM Siemens
Siemens HMI se distingue sur le marché par ses fonctionnalités pratiques qui répondent à divers besoins industriels. Ces fonctionnalités se concentrent sur la facilité d’utilisation, l’évolutivité et la fiabilité :
1. Visualisation et fonctionnement intuitifs
Tous les appareils IHM Siemens sont équipés d'interfaces-conviviales dotées de commandes innovantes et de graphiques clairs-faciles à-comprendre. Leurs écrans haute-résolution et leurs affichages aux couleurs riches garantissent que les données de processus critiques, telles que la température, la pression et la vitesse de production, sont faciles à lire, même en plein soleil ou dans des ateliers faiblement éclairés. La double option de fonctionnement tactile et clé répond à différentes préférences opérationnelles : les écrans tactiles permettent une navigation rapide et intuitive dans les menus, tandis que les touches physiques offrent un contrôle précis dans les environnements où les gants sont obligatoires ou où les écrans tactiles peuvent être contaminés. Cette conception intuitive réduit considérablement le temps nécessaire à la formation des nouveaux opérateurs et minimise les erreurs humaines causées par des interfaces complexes ou déroutantes, augmentant ainsi la productivité globale.
2. Compatibilité et connectivité flexibles
Siemens HMI est conçu avec une compatibilité exceptionnelle, prenant en charge une large gamme de protocoles de communication industrielle, notamment PROFINET, PROFIBUS et MPI. Cette polyvalence lui permet de se connecter de manière transparente aux automates Siemens (tels que les populaires séries SIMATIC S7-1200, S7-1500) ainsi qu'à des appareils industriels tiers-, ce qui facilite son intégration dans les systèmes d'automatisation existants sans révisions coûteuses. Les interfaces USB et Ethernet intégrées améliorent encore la connectivité, permettant un transfert de données pratique entre les appareils, une connexion rapide de périphériques externes et un accès à distance sécurisé. Cette connectivité flexible garantit que Siemens HMI peut s'adapter à diverses configurations industrielles, des petites machines autonomes aux lignes de production intégrées à grande échelle.
3. Logiciel évolutif et configuration facile
Siemens HMI peut être facilement configuré à l'aide de SIMATIC WinCC (TIA Portal), un logiciel d'ingénierie unifié et convivial-qui simplifie la création d'applications de visualisation. Le logiciel comprend une interface glisser-déposer-et-, des modèles prédéfinis-et des outils de programmation intuitifs, permettant aux ingénieurs de concevoir rapidement des interfaces IHM personnalisées-même sans expertise technique approfondie. Ce qui le distingue est son évolutivité : les entreprises peuvent commencer avec une configuration de base pour les opérations à petite échelle-, puis étendre le système en ajoutant davantage de balises de données, de fonctions avancées ou en passant à des panneaux IHM Siemens-plus performants. Cette évolutivité élimine le besoin de remplacer complètement le système à mesure que les besoins de production augmentent, aidant ainsi les entreprises à réduire leurs coûts et à s'adapter aux demandes changeantes du marché.
4. Durabilité pour les environnements industriels
Chaque IHM Siemens est conçue pour résister aux conditions difficiles des environnements industriels, la durabilité étant un principe de conception fondamental. La plupart des modèles standards sont dotés de boîtiers robustes qui résistent à la poussière, aux éclaboussures d'eau et aux vibrations mécaniques-risques courants dans les usines et les ateliers. La série SIPLUS va encore plus loin dans la durabilité, avec des conceptions spécialisées pour gérer les températures extrêmes, les substances corrosives et les hautes altitudes. Tous les panneaux Siemens HMI sont soumis à des tests rigoureux pour garantir un fonctionnement à long terme avec une maintenance minimale, même dans des environnements de production continus 24h/24 et 7j/7. Cette durabilité exceptionnelle réduit la fréquence des réparations et des remplacements, réduisant ainsi les coûts totaux de possession et faisant de Siemens HMI un choix fiable pour les environnements industriels difficiles.
5. Sécurité avancée et fonctions à distance
Les appareils IHM Siemens modernes, en particulier les panneaux unifiés, intègrent des fonctionnalités de sécurité avancées pour protéger les systèmes industriels critiques contre les accès non autorisés et les cybermenaces. Le système d'exploitation SIMATIC Industrial permet aux utilisateurs de désactiver les interfaces inutilisées, de configurer des contrôles d'accès basés sur les rôles et d'installer régulièrement des mises à jour de sécurité pour corriger les vulnérabilités potentielles. Les fonctions d'accès à distance sont sécurisées via des connexions réseau cryptées, garantissant que seul le personnel autorisé peut surveiller ou contrôler les processus depuis des emplacements-hors site. Ces fonctionnalités améliorent non seulement la sécurité du système, mais améliorent également l'efficacité opérationnelle : les opérateurs peuvent répondre aux alarmes et ajuster les paramètres à distance, réduisant ainsi le besoin de visites sur site-et minimisant les temps d'arrêt de production. Ils sont particulièrement utiles pour les grandes usines, les opérations multi-sites ou les entreprises dotées d'installations de production distribuées.
Applications industrielles de l'IHM Siemens
Siemens HMI est largement utilisé dans diverses industries, grâce à sa polyvalence et sa fiabilité. Il permet d'optimiser les processus, d'améliorer la sécurité et d'améliorer la productivité dans les secteurs suivants :
1. Fabrication de machines
Dans l'industrie de la fabrication de machines, Siemens HMI est largement utilisé pour surveiller et contrôler une large gamme de machines de production, notamment des broyeurs, des machines de remplissage, des tours CNC et des bras robotisés. Il offre aux opérateurs une visibilité-en temps réel sur les performances de la machine, leur permettant d'ajuster les paramètres, de suivre la progression de la production et de dépanner efficacement. Par exemple, le fabricant de machines italien Davide Maternini SPA a intégré avec succès Siemens HMI dans son équipement pour remplacer les LED d'état traditionnelles, créant ainsi une interface plus intuitive qui simplifie le fonctionnement de la machine et réduit le temps de formation des nouveaux employés. Les panneaux de confort et les panneaux mobiles sont particulièrement populaires dans ce secteur, car ils offrent une visualisation détaillée des données pour les machines complexes et la flexibilité nécessaire pour faire fonctionner les équipements à partir de différents endroits de l'usine.
2. Industrie alimentaire et des boissons
L'industrie agroalimentaire a des exigences strictes en matière de flexibilité de production, de productivité élevée et de normes d'hygiène strictes-que Siemens HMI répond efficacement. Siemens HMI pour l'industrie agroalimentaire est utilisée pour surveiller et contrôler les lignes de production de produits laitiers, d'articles de boulangerie, de boissons et d'aliments transformés. Il permet de suivre les paramètres critiques tels que la température, l'humidité et le temps de traitement, garantissant ainsi le respect des réglementations en matière de sécurité alimentaire. Par exemple, une fromagerie suisse a mis en œuvre une solution de visualisation Siemens HMI personnalisée pour rationaliser son processus de production, réduisant ainsi les erreurs opérationnelles causées par la surveillance manuelle et optimisant l'utilisation de ressources telles que le lait et l'énergie. Les modèles hygiéniques Siemens HMI avec protection IP69K sont idéaux pour ce secteur, car ils peuvent résister à un nettoyage à haute-pression et haute-température avec des produits chimiques sans dommage, tout en maintenant les normes d'hygiène dans les environnements de production alimentaire.
3. Secteur de l'énergie et de l'électricité
Dans les centrales électriques, les sous-stations et autres installations énergétiques, les IHM Siemens (telles que la série SICAM SCC) jouent un rôle essentiel dans l'automatisation des sous-stations et la surveillance des processus en temps réel-. Il communique de manière transparente avec les dispositifs de protection, les unités de baie et d'autres systèmes de gestion de l'énergie, fournissant aux opérateurs des données complètes-en temps réel sur le flux d'énergie, les niveaux de tension et l'état du système. Cela permet une détection rapide des anomalies, une réponse rapide aux défauts et une gestion efficace de la distribution d’énergie. Les panneaux unifiés et les panneaux de confort sont bien adaptés à ce secteur en raison de leurs grands écrans haute définition qui permettent une visualisation complète des systèmes énergétiques complexes et de leurs fonctions de reporting avancées qui aident à optimiser l'efficacité énergétique et à garantir la stabilité du réseau.
4. Industrie automobile
L'industrie automobile s'appuie fortement sur un contrôle précis, une production efficace et une qualité constante-dans les domaines dans lesquels Siemens HMI excelle. Il est intégré à différentes étapes de la production automobile, notamment les chaînes d’assemblage, les ateliers de peinture, les postes de soudage et les processus de contrôle qualité. Siemens HMI permet une coordination transparente entre les différentes étapes de production en se connectant aux automates, aux systèmes robotiques et aux dispositifs d'inspection qualité, garantissant ainsi que chaque étape du processus de fabrication répond à des normes strictes. Par exemple, dans les chaînes d’assemblage automobile, il surveille l’installation des composants, suit les cycles de production et alerte les opérateurs de tout écart par rapport au processus standard. Ce niveau de contrôle permet de réduire les temps d'arrêt de la production, de minimiser les défauts et d'améliorer la qualité globale des produits dans l'industrie automobile compétitive.
5. Applications en environnements extrêmes
Pour les sites industriels extérieurs ou les environnements difficiles tels que les mines, les champs de pétrole, les chantiers de construction et les installations de stockage frigorifique, les panneaux SIPLUS sont la solution- incontournable de Siemens HMI. Leur conception robuste leur permet de résister à des températures extrêmes (du froid glacial à la chaleur intense), aux gaz corrosifs, à une humidité élevée et à de fortes vibrations-conditions qui rendraient les appareils IHM standard inutilisables. Dans les opérations minières, par exemple, ils assurent un contrôle et une surveillance fiables des équipements de forage malgré la poussière et les vibrations. Dans les champs pétroliers, ils résistent à l’eau salée corrosive et aux températures extrêmes pour assurer un fonctionnement continu. Leur capacité à maintenir des performances stables dans ces conditions difficiles les rend essentiels pour les industries où les facteurs environnementaux présentent un risque important pour la continuité des équipements et de la production.
Pourquoi choisir Siemens HMI pour votre projet industriel ?
Siemens HMI se distingue comme le premier choix pour les projets d'automatisation industrielle en raison de sa combinaison unique de fiabilité, de flexibilité et de convivialité. Sa vaste gamme de modèles-des panneaux d'entrée de base-aux panneaux SIPLUS avancés unifiés et spécialisés-garantit qu'il existe une solution sur mesure pour chaque application, qu'il s'agisse d'une petite usine avec des besoins simples ou d'un grand système complexe dans l'industrie lourde. Avec un fonctionnement intuitif qui réduit les coûts de formation, un logiciel évolutif qui s'adapte aux entreprises en croissance et une forte durabilité qui minimise la maintenance, Siemens HMI aide les entreprises à améliorer leur efficacité opérationnelle, à réduire les erreurs humaines et à s'adapter rapidement à l'évolution des besoins de production. Que vous ayez besoin d'une surveillance d'équipement de base, d'une analyse avancée des données ou de capacités de contrôle à distance, Siemens HMI propose une solution complète conçue pour répondre aux exigences de l'automatisation industrielle moderne.
