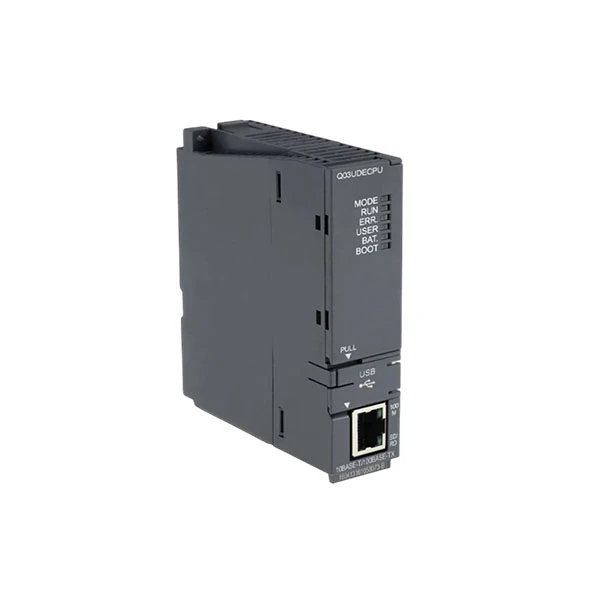

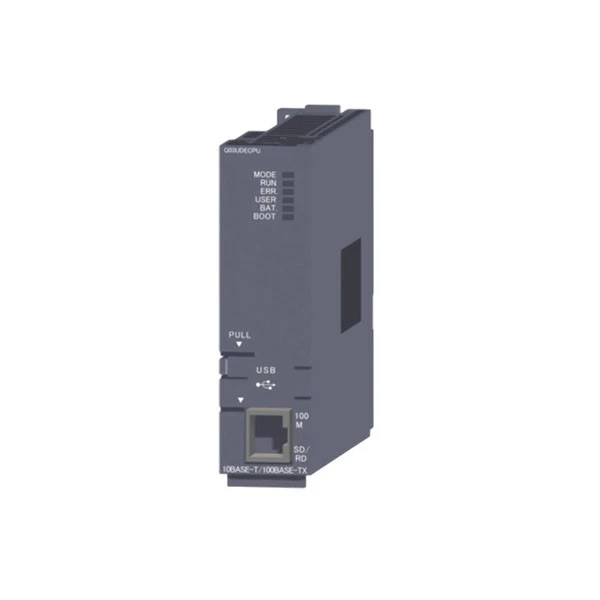

Mitsubishi Q03UDECPU

Marque:Mitsubishi
Modèle:Q03UDECPU

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

Le Mitsubishi Q03UDECPU est une unité centrale-à usage général de la famille MELSEC-Q de Mitsubishi, conçue spécifiquement pour les systèmes de contrôle d'automatisation industrielle de petite et moyenne taille-. L'une des caractéristiques les plus importantes du Mitsubishi Q03UDECPU est sa vitesse de traitement élevée. Il peut traiter les instructions LD en 20 nanosecondes et les instructions MOV en 40 nanosecondes. Cette vitesse rapide garantit le fonctionnement fluide et sans retard du système d'automatisation, ce qui est essentiel pour les tâches de contrôle industriel qui exigent des réactions rapides. De plus, Mitsubishi Q03UDECPU a une capacité de programme de 30 000 étapes, ce qui équivaut à 120 000 octets. Cette capacité est suffisante pour gérer la plupart des tâches de contrôle dans les systèmes d'automatisation de petite et moyenne taille, ce qui lui permet de répondre aux besoins de la majorité des utilisateurs sans croissance supplémentaire.

Le Mitsubishi Q03UDECPU offre également des fonctions de communication pratiques, qui constituent une caractéristique importante pour les systèmes d'automatisation de petite et moyenne taille. Il comprend un connecteur Ethernet RJ45 qui permet une transmission de données à 100/10 Mbps et un port USB pour la programmation et le transfert de données. Ces interfaces permettent aux ingénieurs de connecter facilement le processeur à d'autres appareils, de le programmer et d'envoyer des données rapidement. L'interface Ethernet permet également au Mitsubishi Q03UDECPU de communiquer avec d'autres modules à des vitesses rapides, augmentant ainsi l'efficacité globale du système d'automatisation.

En termes de mémoire et de capacités d'E/S, le Mitsubishi Q03UDECPU s'en sort bien. Il contient de la RAM et de la ROM standard pour stocker des programmes et des données, et il peut accepter des cartes mémoire (cartes RAM, Flash et ATA) d'une capacité maximale de 32 Mo d'octets. Cette option de mémoire adaptable permet aux utilisateurs de stocker davantage d'applications et de données critiques selon leurs besoins. Le Mitsubishi Q03UDECPU prend en charge jusqu'à 4 096 points d'E/S et 8 192 points de périphérique d'E/S, ce qui lui permet de connecter de nombreux capteurs, commutateurs et autres appareils à la fois. Cela le rend approprié pour une variété de scénarios de contrôle industriel nécessitant que plusieurs appareils fonctionnent ensemble.

Caractéristiques

Modèle	Q03UDECPU
Série	MELSEC-Q
Taper	Unité centrale universelle
Poids	0,22 kg
Consommation de courant interne (5 V DC)	0.46 A
Méthode de contrôle	Fonctionnement cyclique du programme enregistré
Distance de transmission maximale	100 mètres
Dimensions (H×L×P)	98 mm × 27,4 mm × 115 mm

Scénarios d'application

L'une des applications les plus typiques du Mitsubishi Q03UDECPU concerne les lignes de production manufacturières de petite et moyenne taille. Par exemple, dans les chaînes d'assemblage de produits électriques, les lignes de traitement de pièces mécaniques et les lignes de conditionnement alimentaire, le Mitsubishi Q03UDECPU sert de « cerveau » au système d'automatisation. Il régule le fonctionnement des convoyeurs, capteurs, actionneurs et autres équipements, garantit que chaque maillon de la ligne de production fonctionne dans le bon ordre et augmente l'efficacité de la production tout en réduisant les erreurs manuelles. Ses 4 096 points d'E/S et sa capacité de programme de 30 000 -étapes sont suffisants pour répondre aux exigences de contrôle de telles lignes de production, faisant du Mitsubishi Q03UDECPU un excellent choix pour l'automatisation des lignes de production de petite et moyenne taille.

Les Mitsubishi Q03UDECPU sont également couramment utilisés dans les équipements d'emballage et d'impression à petite échelle. Il réglemente les processus d'alimentation, d'emballage, de découpe et d'impression dans les petites machines d'emballage (telles que les machines d'emballage de sacs en plastique et de carton) ainsi que dans les équipements d'impression de bureau. Les interfaces USB et Ethernet intégrées-du Mitsubishi Q03UDECPU permettent aux ingénieurs de programmer, déboguer et entretenir facilement l'équipement, économisant ainsi du temps et de l'argent. Parallèlement, sa taille compacte et sa facilité d'installation le rendent idéal pour les équipements disposant d'un espace d'installation limité, ce qui constitue un avantage significatif du Mitsubishi Q03UDECPU dans les petits équipements d'emballage et d'impression.

FAQ

Q : Qu’est-ce que le Mitsubishi Q03UDECPU ?

R : Le Mitsubishi Q03UDECPU est un module CPU PLC MELSEC-haute performance et multifonctionnel de la série Q. Il est destiné aux systèmes d'automatisation à moyenne et grande échelle-qui nécessitent un contrôle, un traitement des données et une communication réseau fiables. Le port Ethernet intégré-est une fonctionnalité clé, permettant une intégration facile dans les réseaux d'usine pour la communication avec les IHM (interfaces homme-machine), les systèmes SCADA et d'autres appareils.

Q : Le Q03UDECPU peut-il être utilisé pour les applications de contrôle de mouvement ?

R : Oui, le Q03UDECPU n'est pas un contrôleur de mouvement dédié, mais il fonctionne bien en tant que contrôleur logique principal dans les systèmes centrés sur le mouvement. Il peut communiquer avec des modules spécialisés tels que le contrôleur de mouvement Q172DS sur le réseau SSCNET III. Cette configuration permet au Q03UDECPU de gérer la logique de séquence et le traitement des données, tandis que le contrôleur de mouvement effectue une interpolation, un positionnement et un contrôle de vitesse multi-axes précis.
