Mitsubishi S-T20

Marque:Mitsubishi
Modèle:S-T20

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

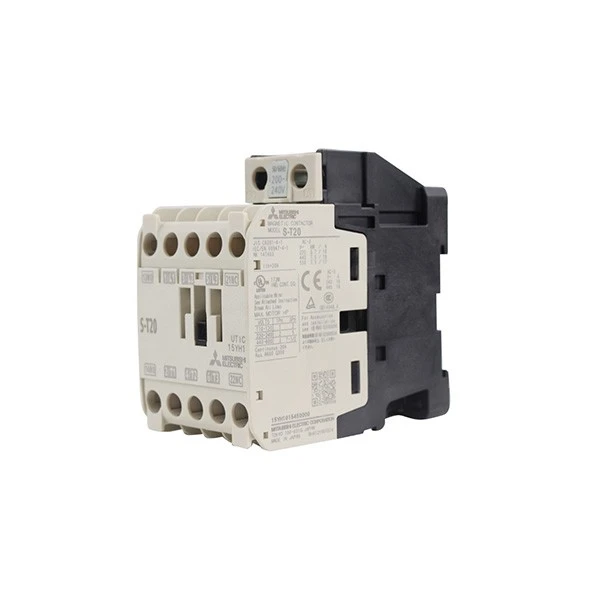

Mitsubishi S-T20 est un contacteur magnétique non inverseur fiable de la série MS-T de Mitsubishi Electric, spécifiquement destiné aux applications de contrôle électrique industriel. Le Mitsubishi S-T20 a de bonnes performances et des paramètres certifiés clairs. Il prend en charge une puissance nominale de 4,5 kW à 220 -240 V CA et de 7,5 kW à 380-440 V CA pour les moteurs triphasés, ainsi qu'un courant nominal AC-3 de 18 ampères. Il fonctionne également avec des circuits 690 V CA et a un courant nominal de 9 ampères. La tension de la bobine de commande du Mitsubishi S-T20 va de 200 à 240 V CA (50/60 Hz), ce qui la rend adaptée à la plupart des systèmes électriques industriels.

Le contacteur magnétique Mitsubishi S-T20 est destiné à être à la fois fonctionnel et durable-. Il a un faible encombrement, mesurant 43 mm de large, 78 mm de profondeur et pesant environ 0,27 kg, ce qui le rend idéal pour le montage sur rail DIN ou en surface dans des espaces restreints. Les connexions à vis- assurent une protection des doigts, garantissant un câblage sûr et efficace. Avec un indice de protection IP20, il empêche la poussière et les petits objets d'entrer et convient à des températures de travail allant de -10 degrés à +55 degrés.

Le Mitsubishi S-T20 se distingue par sa durabilité. Il a une durabilité mécanique allant jusqu'à 10 millions d'opérations et une durabilité électrique de 100 000 opérations à une charge AC-3 (18 A, 380-440 V AC), avec une fréquence de fonctionnement maximale de 1 800 fois par heure. Ces qualités permettent une stabilité à long terme dans les environnements industriels très fréquentés.

Caractéristiques

Modèle	S-T20
Type de produit	Contacteur électromagnétique non--inverseur (classe AC-3)
Série	MS-Série T
Nombre de pôles	3 pôles (3P)
Configuration des contacts auxiliaires	1NO+1NC (Facultatif : 2NO ou 2NC)
Classe de protection	IP20
Méthode de montage	Montage sur rail DIN / Montage en surface
Température de fonctionnement	-10 degrés à +55 degrés

Précautions

Pour éviter les chocs électriques, coupez l'alimentation principale avant d'installer le contacteur magnétique Mitsubishi S-T20. Que vous placiez le Mitsubishi S-T20 sur des rails DIN ou sur une surface, assurez-vous que la surface d'installation est plane et solide. Ne placez pas le Mitsubishi S-T20 dans des endroits restreints sans suffisamment de ventilation, car cela pourrait provoquer une surchauffe et réduire les performances.

Faites correspondre avec précision la tension de la bobine de commande du Mitsubishi S-T20 à l'alimentation électrique. L'utilisation d'une tension qui n'est pas dans la plage spécifiée (par exemple, 200-240 V CA pour les versions standard) endommagera la bobine du Mitsubishi S-T20 et provoquera une panne. Pour garantir l'exactitude, inspectez soigneusement l'étiquette de tension de bobine du Mitsubishi S-T20 avant le câblage.

Le Mitsubishi S-T20 est classé IP20, ce qui signifie qu'il doit être tenu à l'écart des conditions humides, des poussières épaisses et des gaz corrosifs. N'exposez pas le Mitsubishi S-T20 à des températures supérieures à -10 degrés à +55 degrés, car ces températures extrêmes réduiraient sa durée de vie. Pour éviter les courts-circuits, n'entrez pas en contact direct avec l'eau ou d'autres liquides sur le Mitsubishi S-T20.

Ne dépassez pas la capacité de charge nominale du Mitsubishi S-T20 pendant son fonctionnement. Pour les moteurs triphasés, la puissance de charge ne doit pas dépasser 7,5 kW à 380-440 V AC (AC-classe 3), car une surcharge brûlerait les contacts principaux du Mitsubishi S-T20. Le Mitsubishi S-T20 est destiné au contrôle moteur sans inversion ; évitez de l'utiliser pour des opérations d'inversion afin d'éviter d'endommager l'équipement.

FAQ

Q : Qu'est-ce que le Mitsubishi S-T20 et quelle est sa fonction principale ?

R : Le Mitsubishi S-T20 est un minuscule contrôleur logique programmable (PLC) de type micro- de la gamme MELSEC de Mitsubishi Electric. Son objectif principal est d'automatiser et de contrôler les machines et les opérations industrielles. Il est destiné aux tâches d'automatisation de base à intermédiaires qui nécessitent un contrôle de séquence, une synchronisation, un comptage et de simples manipulations de données. Il fournit une solution d'automatisation abordable pour les machines-à petite échelle telles que les machines d'emballage, les convoyeurs, les systèmes de prélèvement-et-de placement et les petits bancs d'essai.

Q : Où puis-je trouver de la documentation technique comme le manuel Mitsubishi S-T20 ?

R : Le manuel d'utilisation officiel du Mitsubishi S-T20, les fiches techniques, les guides de programmation et les schémas de câblage sont disponibles en téléchargement sur le site Web mondial de Mitsubishi Electric Automation ou sur votre centre Mitsubishi FA local. Les résultats les plus précis seront obtenus en recherchant « PDF du manuel Mitsubishi S-T20 » suivi du code précis du document (par exemple, JY997D28701). Ces documents sont nécessaires pour une installation et un câblage appropriés du S-T20.
