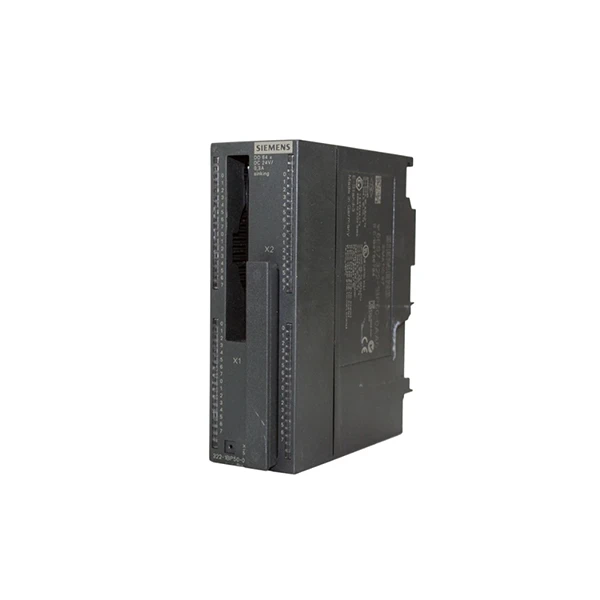

Siemens6ES7322-1BP50-0AA0

Marque:Siemens
Modèle:6ES7322-1BP50-0AA0

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

Siemens 6ES7322-1BP50-0AA0 est un module de sortie numérique de haute qualité pour l'automatisation industrielle de la gamme de produits SIMATIC S7-300 de Siemens. Le Siemens 6ES7322-1BP50-0AA0 fonctionne sur une alimentation de 24 V CC (avec une plage de tension de 20,4 V CC à 28,8 V CC) et offre des performances stables pour un fonctionnement à long terme. Chacune de ses 64 sorties numériques peut délivrer un courant maximum de 0,3 A, et le module est divisé en quatre groupes (16 sorties chacun) avec une isolation électrique entre eux pour éviter les interférences et assurer un fonctionnement sûr. Le courant de sortie total du module est de 8 A et il ne consomme que 6 W d'énergie, ce qui permet d'économiser de l'énergie dans les installations industrielles.

L'un des aspects les plus remarquables du Siemens 6ES7322-1BP50-0AA0 est ses-fonctions de protection intégrées. Chaque canal de sortie possède sa propre protection contre les courts-circuits-, et le module offre également une protection contre les surcharges, réduisant ainsi le risque de dommages dus à des pannes électriques. Il utilise la technologie M-write, qui permet des opérations d'écriture directe en mémoire pour les applications de contrôle à grande vitesse. Le module fonctionne bien avec diverses charges, notamment des charges résistives jusqu'à 100 Hz, des charges inductives à 0,5 Hz et des charges de lampes à 10 Hz.

L'installation et l'utilisation du Siemens 6ES7322-1BP50-0AA0 sont simples. Ses dimensions compactes (40 mm × 125 mm × 112 mm) et sa compatibilité avec les rails DIN conventionnels le rendent idéal pour les armoires de commande. Le module pèse environ 1 kg et possède un indice de protection IP20, ce qui le rend approprié pour les environnements industriels intérieurs avec des températures allant de 0 degré à 60 degrés. Il se connecte via un connecteur frontal à 40 broches (module terminal recommandé : 6ES7392-1BN00-0AA0) et est compatible avec les câbles blindés (jusqu'à 1 000 m) et non blindés (jusqu'à 600 m), offrant une flexibilité de câblage.

Caractéristiques

Modèle	6ES7322-1BP50-0AA0
Type de produit	Module de sortie numérique SIMATIC S7-300 SM 322
Type de sortie	Sortie coulante
Nombre de sorties	64 sorties numériques (DO)
Isolement de groupe	16 sorties par groupe
Tension de charge nominale (L+)	24 V CC
Consommation d'énergie	6 W
Courant de sortie maximal	2 A

Précautions

Lorsque vous utilisez Siemens 6ES7322-1BP50-0AA0, suivez ces étapes cruciales pour garantir le fonctionnement sûr du module, sa durée de vie prolongée et ses performances fiables. Coupez toujours l'alimentation électrique avant de connecter ou de déconnecter le Siemens 6ES7322-1BP50-0AA0. Ne manipulez jamais le module ou ses connecteurs lorsque l'appareil est sous tension, car cela pourrait entraîner des chocs électriques, des dommages au module ou des blessures aux équipements associés tels que les électrovannes ou les contacteurs.

Siemens 6ES7322-1BP50-0AA0 doit être installé sur un rail DIN ordinaire, comme indiqué. Assurez-vous que la surface de montage est plane et sèche et évitez de positionner le module à proximité de sources de vibrations élevées, de chaleur extrême ou d'interférences électromagnétiques, telles que des moteurs puissants ou des fils haute tension. L'indice de protection IP20 du module signifie qu'il ne peut être utilisé qu'à l'intérieur dans des armoires électriques ; L'humidité directe, la poussière ou les gaz corrosifs détruiront ses composants internes.

Lors des connexions électriques, respectez strictement les limites de tension et de courant du Siemens 6ES7322-1BP50-0AA0. La tension de charge doit être comprise entre 20,4 V DC et 28,8 V DC ; au-delà de cette plage, le module peut griller. Chaque canal de sortie peut transporter un courant maximum de 0,3 A, et chaque ensemble de 16 sorties ne peut pas dépasser 2 A au total. Ne connectez jamais de charges dépassant ces limites, car cela entraînerait une protection contre les courts-circuits ou les surcharges, ainsi que des dommages permanents aux canaux. Assurez-vous également que la polarité du câblage est correcte ; inverser les connexions positives (L+) et négatives (M) peut causer des problèmes.

FAQ

Q : Qu'est-ce que le Siemens 6ES7322-1BP50-0AA0 et quelle est sa fonction principale ?

R : Le Siemens 6ES7322-1BP50-0AA0 est un module de sortie numérique (DO) S7-300. Il s'agit d'un composant essentiel pour l'automatisation industrielle, agissant comme un lien entre l'unité centrale (CPU) de l'automate Siemens S7-300 et les actionneurs externes. Son rôle principal est de convertir les signaux logiques internes (0/1) de l'automate en signaux de commutation physiques de 24 volts CC haute puissance. Cela permet à l'API de contrôler des dispositifs tels que des électrovannes, des contacteurs, des relais, des voyants lumineux et des démarreurs de moteur dans un environnement de fabrication ou de transformation.

Q : Le 6ES7322-1BP50-0AA0 est-il compatible avec mon système API S7-300 existant ?

R : Oui, le 6ES7322-1BP50-0AA0 est conçu pour fonctionner de manière transparente avec le système API Siemens SIMATIC S7-300. Il peut être monté sur n'importe quel rail DIN standard S7-300 et se connecte au bus fond de panier. Vous devez vous assurer que votre module d'alimentation (PS) S7-300 peut fournir suffisamment de courant pour alimenter à la fois le bus fond de panier et la tension de charge 24 V CC requise par ce module à 32 points. Vérifiez toujours les paramètres dans le logiciel de programmation Siemens STEP 7 (TIA Portal) pour garantir la compatibilité et l'attribution des adresses.
