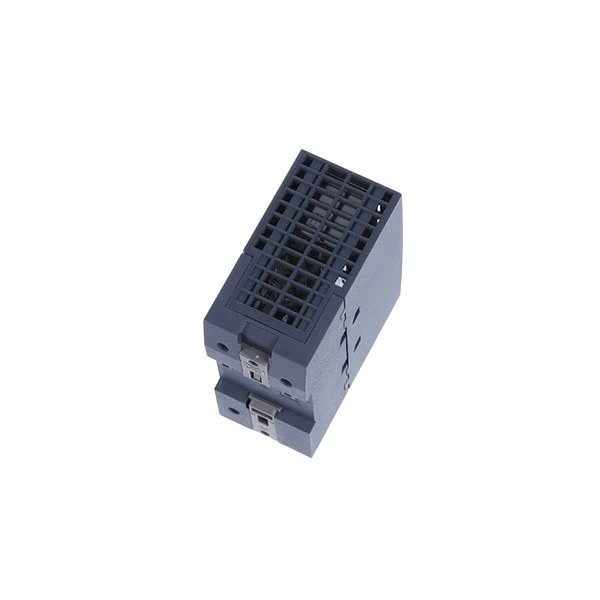

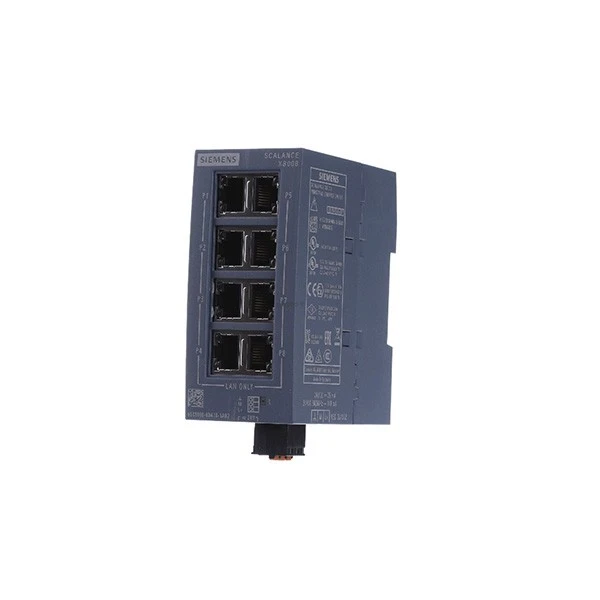

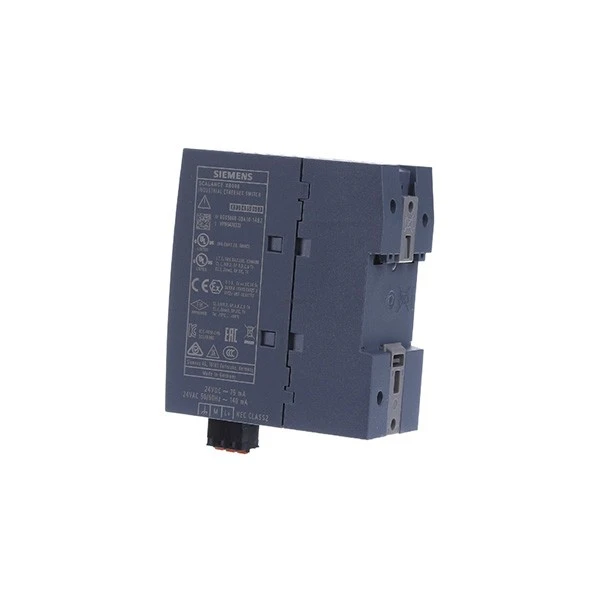

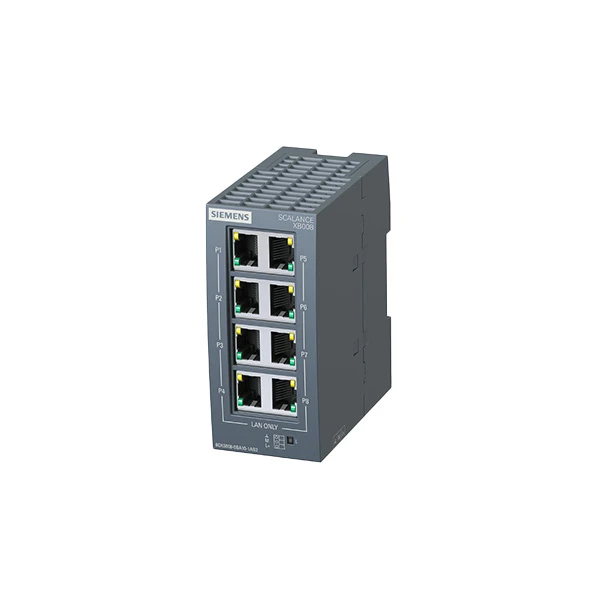

Siemens6GK5008-0BA10-1AB2

Marque:Siemens
Modèle:6GK5008-0BA10-1AB2

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

Le Siemens 6GK5008-0BA10-1AB2 est un commutateur Ethernet industriel non géré fiable, également connu sous le nom de SCALANCE XB008, destiné aux réseaux d'automatisation industrielle-à petite échelle. Le Siemens 6GK5008-0BA10-1AB2 dispose de 8 ports RJ45 à paire torsadée et offre des débits de transmission de 10 Mbit/s et 100 Mbit/s. Il dispose également d’une capacité de négociation automatique qui ajuste automatiquement les vitesses. Ce commutateur Ethernet industriel est plug-and-play, ne nécessitant aucune configuration sophistiquée, ce qui permet de gagner du temps lors de l'installation et de la maintenance. Il offre également une classe de service (CoS), qui donne la priorité aux données vitales et garantit une communication fluide entre les dispositifs d'automatisation tels que les automates, les IHM et les systèmes d'E/S.

Le Siemens 6GK5008-0BA10-1AB2 est doté d'une alimentation à large plage de 24 V CA/CC avec une plage de tension de 19,2 V à 28,8 V et une consommation électrique maximale de 2,88 W à 24 V CC. Il comprend un fusible de 0,6 A/60 V pour la protection de l'alimentation, et l'électricité est connectée à l'aide d'un bornier à 3 pôles pour plus de sécurité. Avec une conception de boîtier minuscule, il mesure 45 mm de largeur, 100 mm de hauteur et 87 mm de profondeur, pesant seulement 0,18 kg, permettant une installation flexible, soit sur un rail DIN standard de 35 mm, soit sur le mur, mais pas sur des rails S7-1500.

Le Siemens 6GK5008-0BA10-1AB2 est conçu pour une durabilité industrielle, avec un indice IP20 qui le protège contre le contact et les objets solides de plus de 12 mm. Il fonctionne de manière constante à des températures allant de -10 degrés à +60 degrés et peut être stocké ou transporté dans des températures allant de -40 degrés à +80 degrés. Il présente également une excellente résistance aux interférences électromagnétiques, répondant aux normes EN 61000-6-2 et EN 61000-6-4, garantissant un fonctionnement fiable dans des environnements industriels bruyants.

Caractéristiques

Modèle	6GK5008-0BA10-1AB2
Nom du produit	Commutateur Ethernet industriel non géré SCALANCE XB008
Type de produit	Switch à paires torsadées non gérées à 8 ports
Nombre de ports	8 ports électriques RJ45
Type de port	Ports à paire torsadée 10/100BASE-TX
Type d'alimentation	24 V CA/CC (large plage)
Courant maximal	0,12 A (à 24 V CC)
Connexion électrique	Bornier à 3 broches

Précautions

Pour garantir un fonctionnement sûr et stable du commutateur Ethernet industriel Siemens 6GK5008-0BA10-1AB2 (SCALANCE XB008), suivez les étapes suivantes. Tout d'abord, placez le Siemens 6GK5008-0BA10-1AB2 sur un rail DIN standard de 35 mm ou sur une surface murale plane. Ne l'installez pas sur un rail S7-1500, car cela pourrait entraîner une fixation instable et endommager son état de fonctionnement. Gardez l'emplacement d'installation propre et sec pour éviter l'accumulation de poussière sur les 8 ports RJ45, ce qui pourrait entraîner un mauvais contact ou des problèmes de transmission de données.

Le Siemens 6GK5008-0BA10-1AB2 nécessite une alimentation à large plage de 24 V CA/CC avec une tension de 19,2 V à 28,8 V. N'utilisez jamais une alimentation dépassant cette plage, car elle détruirait les composants internes du commutateur. Pour éviter les courts-circuits, effectuez le raccordement électrique via le bornier à 3 pôles et vérifiez que le câblage est solide. Notez que l'interrupteur comprend un fusible de 0,6 A/60 V pour la protection ; si le fusible grille, remplacez-le par un fusible de même spécification pour éviter des problèmes de sécurité.

Considérez l'environnement opérationnel du Siemens 6GK5008-0BA10-1AB2. Il a une plage de température de fonctionnement de -10 degrés à +60 degrés, ne le placez donc pas à proximité de radiateurs ou de réfrigérateurs. L'humidité peut dégrader les circuits internes, c'est pourquoi l'humidité relative ne doit pas dépasser 95 % (sans condensation) à 25 degrés Celsius. Parce qu'il dispose d'une certification de protection IP20, il n'est ni étanche ni étanche à la poussière pour les petites particules, évitez donc de l'utiliser dans des environnements industriels humides ou poussiéreux sans protection supplémentaire.

FAQ

Q : Qu'est-ce que le Siemens 6GK5008-0BA10-1AB2 ?

R : Le 6GK5008-0BA10-1AB2 de Siemens est un commutateur Ethernet industriel non géré SCALANCE XB008. Il est destiné à établir avec succès des topologies de réseau en étoile et en ligne à petite échelle dans des contextes industriels, avec 8 ports Fast Ethernet pour connecter des dispositifs d'automatisation tels que des automates, des IHM et des capteurs.

Q : Quelles sont les principales caractéristiques de ce commutateur industriel non géré ?

R : Les principales caractéristiques du Siemens 6GK5008-0BA10-1AB2 incluent 8 ports RJ45 10/100 Mbit/s, une alimentation 24 V AC/DC, une conception compacte sur rail DIN, des diagnostics d'état par LED et un boîtier IP20 durable adapté à l'installation dans une armoire de commande.

Q : Quelle est la température de fonctionnement et l’indice de protection (IP) ?

R : Le commutateur sur rail DIN classé IP20 est conçu pour un usage industriel et a une plage de températures de fonctionnement de -10 degrés à +60 degrés. La classification IP20 indique qu'il est résistant au toucher et aux objets solides de plus de 12,5 mm, ce qui le rend idéal pour les panneaux de commande fermés.

Q : Quelles sont les exigences d'alimentation pour le commutateur Ethernet industriel avec alimentation 24 V CC ?

R : Le Siemens 6GK5008-0BA10-1AB2 utilise une source d'alimentation de 24 V CC et suit la norme Ethernet industrielle, avec une plage de tension d'entrée de 19,2 à 28,8 V CC. Il peut également fonctionner sur du courant alternatif de 24 volts. La consommation électrique normale est minime, avec une consommation de courant maximale de 0,12 A.
