Siemens6GK5205-3BD00-2AB2

Marque:Siemens
Modèle:6GK5205-3BD00-2AB2

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

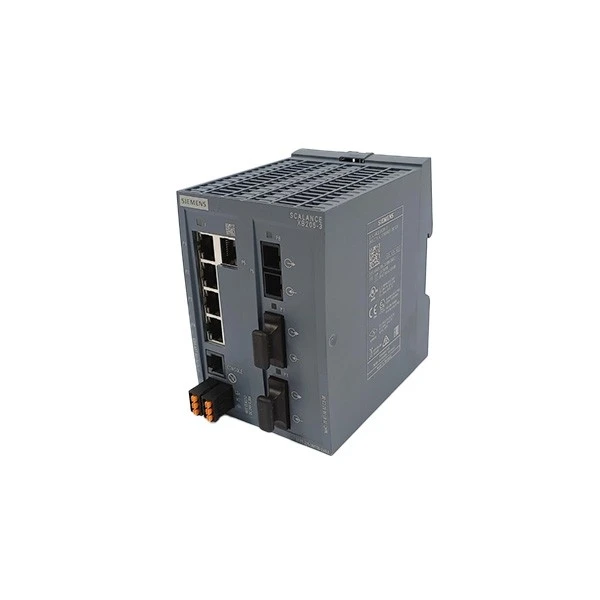

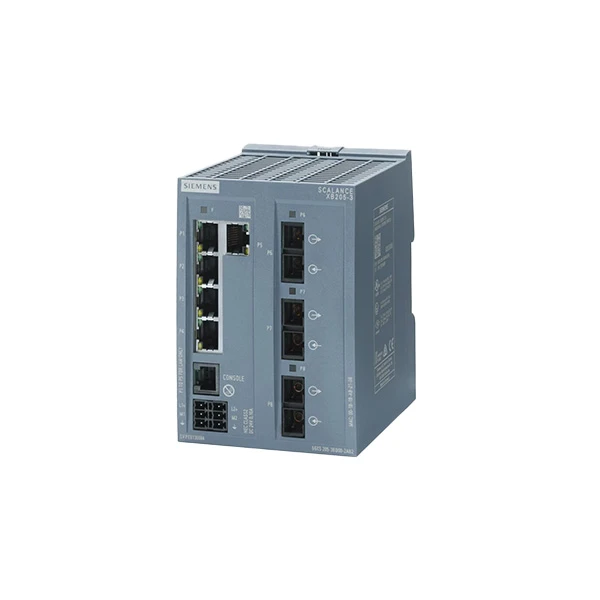

Le Siemens 6GK5205-3BD00-2AB2 est un commutateur Ethernet industriel géré fiable, également connu sous le nom de SCALANCE XB205-3. Il est destiné aux environnements d'automatisation industrielle et permet une connectivité réseau fiable à divers appareils industriels. En tant que commutateur industriel Siemens de haute qualité, il répond à des exigences industrielles strictes et est certifié CEI 62443-4-2, garantissant ainsi sécurité et fiabilité au quotidien.

Ce commutateur Siemens 6GK5205-3BD00-2AB2 comprend des combinaisons de ports pratiques pour répondre à une variété d'exigences de connectivité. Il comprend des connexions électriques RJ45 5 10/100 Mbit/s pour connecter des équipements industriels courants, ainsi que trois ports SC fibre multimode pour la transmission de données longue distance. Il existe également un port de console RJ11 pour la configuration et la gestion locales, permettant aux utilisateurs de configurer facilement l'appareil.

Le Siemens 6GK5205-3BD00-2AB2 fonctionne sur une source d'alimentation 24 V CC avec une plage de tension de 19,2 à 28,8 V CC. Il fournit une entrée d'alimentation redondante, ce qui signifie que le commutateur peut continuer à fonctionner même en cas de panne d'une source d'alimentation. Cette fonctionnalité est vitale pour les systèmes industriels qui ne peuvent pas être éteints. Le commutateur a une conception compacte, mesurant 80 mm de large, 117 mm de haut et 109 mm de profondeur, et prend en charge le montage sur rail DIN standard de 35 mm, économisant ainsi de l'espace dans les armoires de commande.

En tant que commutateur contrôlé de couche 2, le Siemens 6GK5205-3BD00-2AB2 effectue une variété d'activités précieuses. Il fonctionne avec PROFINET par défaut et est également compatible Ethernet/IP, ce qui le rend adapté à une variété de protocoles de réseaux industriels. Il fournit un contrôle à la fois basé sur le Web et via CLI, permettant aux utilisateurs de surveiller et de modifier simplement les paramètres du commutateur. Le commutateur offre également une redondance rapide en anneau, avec des temps de reconfiguration inférieurs à 0,3 seconde, réduisant ainsi les temps d'arrêt du réseau.

Caractéristiques

Modèle	6GK5205-3BD00-2AB2
Nom du produit	Commutateur Ethernet industriel administrable de couche 2 SCALANCE XB205-3
Mode par défaut	PROFINET
Tension nominale	24 V CC
Alimentation redondante	Soutenu
Courant maximal	0.3 A
Consommation d'énergie nominale	7.2 W
Protection de l'entrée d'alimentation	Fusible intégré

Précautions

Lors de l'utilisation du commutateur Ethernet industriel Siemens 6GK5205-3BD00-2AB2 (SCALANCE XB205-3), il est essentiel de prendre certaines précautions pour maintenir son fonctionnement stable et sa durée de vie prolongée. Tout d'abord, considérez la méthode d'installation : le Siemens 6GK5205-3BD00-2AB2 n'est approprié que pour un montage sur rail DIN standard de 35 mm ; le montage mural n’est pas pris en charge. Assurez-vous que la position de montage est stable et exempte de vibrations élevées, car elles peuvent endommager les composants internes du commutateur et perturber la connectivité réseau.

L'alimentation Siemens 6GK5205-3BD00-2AB2 nécessite une entrée d'alimentation 24 V CC avec une plage de tension de sécurité de 19,2 V à 28,8 V. N'utilisez pas d'alimentations électriques en dehors de cette plage, car elles pourraient brûler le circuit imprimé du commutateur. Si vous utilisez une alimentation redondante, assurez-vous que les deux sources d'alimentation répondent aux spécifications et sont correctement connectées pour éviter les coupures de courant pendant le fonctionnement. Vérifiez également régulièrement le fusible d’alimentation pour garantir une protection efficace contre les surintensités.

Les conditions environnementales ont un impact significatif sur le Siemens 6GK5205-3BD00-2AB2. Il doit être installé dans une armoire de commande intérieure certifiée IP20 pour le protéger de l'eau, de la poussière et des gaz corrosifs. La température de travail doit être comprise entre 0 degré et 60 degrés ; évitez de le placer à proximité de sources de chaleur comme des radiateurs ou des appareils à haute puissance. Pour éviter que les pièces internes ne soient endommagées par des températures extrêmes, stockez l'interrupteur entre -40 degrés et 70 degrés.

FAQ

Q : Qu'est-ce que le Siemens 6GK5205-3BD00-2AB2 et quelle est sa fonction principale dans un réseau industriel ?

R : Le Siemens 6GK5205-3BD00-2AB2 appartient à la gamme SCALANCE XB205-3 de commutateurs Ethernet industriels compacts et contrôlés. Son objectif principal est de créer des infrastructures de réseau fiables et déterministes dans les systèmes d'automatisation industrielle. Il connecte divers appareils, notamment les automates Siemens (par exemple S7-1200, S7-1500), les panneaux IHM, les variateurs et les capteurs, pour garantir une communication de données fiable pour PROFINET et d'autres protocoles Ethernet. Ses capacités contrôlées permettent la surveillance du réseau, la priorisation du trafic vital et une sécurité améliorée.

Q : Le SCALANCE XB205-3 est-il compatible avec les appareils d'autres marques et les réseaux informatiques standards ?

R : Oui, absolument. Bien que conçu pour les communications industrielles de Siemens, il repose sur les protocoles Ethernet IEEE conventionnels. Cela garantit une compatibilité complète avec les produits d'autres fabricants (par exemple, des appareils photo, des imprimantes et des PC tiers) ainsi qu'une intégration fluide dans des réseaux hybrides IT/OT plus vastes. Son interface d'administration basée sur le Web-est accessible via n'importe quel navigateur Web normal.
