Mitsubishi qj72br15
Marque:Mitsubishi
Modèle:QJ72BR15
Situation des stocks:Les marchandises sont disponibles en stock.
Caractéristiques du produit

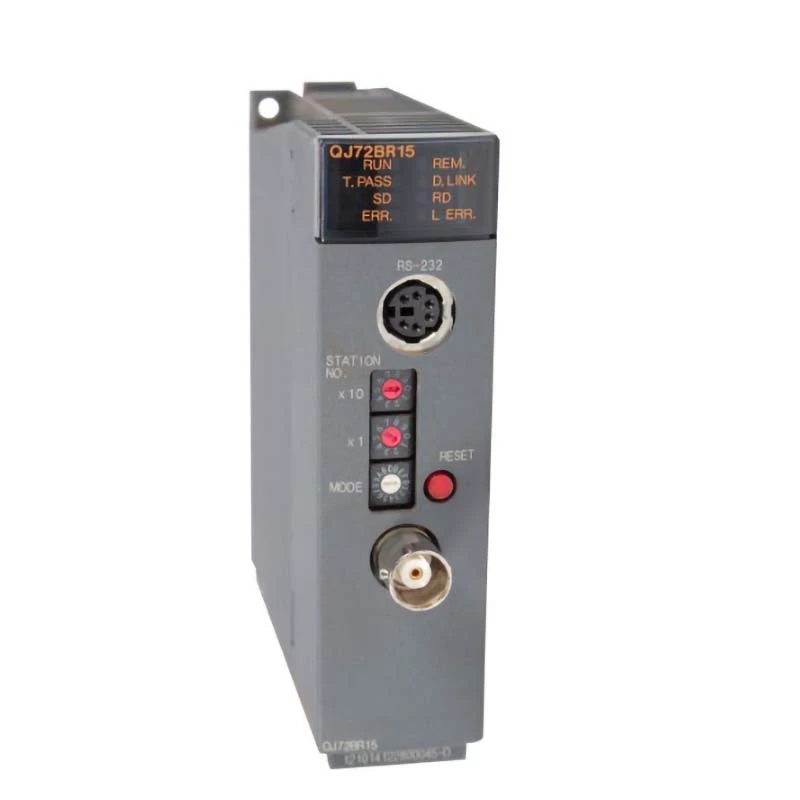

Le Mitsubishi QJ72BR15 est un module de station d'E / S à distance haute performance spécifiquement destiné aux systèmes d'automatisation industrielle. Dans le cadre du portefeuille de la série Melec Q, ce module est essentiel pour lier l'équipement dispersé et fournir une communication transparente dans les environnements de production.
Le QJ72BR15 prend en charge le protocole de réseau MELSECNET / H, qui permet une transmission de données à haute vitesse de 10 Mbps à l'aide de câbles coaxiaux (3C-2V ou 5C-2V). Il peut prendre en charge jusqu'à 33 stations par réseau, y compris une station-service distante et 32 stations d'E / S distantes, avec une distance totale maximale de 300 à 500 mètres (extensible à 2,5 kilomètres en utilisant des répéteurs). Cela le rend parfait pour les lignes de production à grande échelle, où un contrôle en temps réel est nécessaire.
Avec 8 192 points lx / ly et 16 384 lb / lw, le module QJ72BR15 contrôle efficacement les signaux d'entrée / sortie des capteurs, des actionneurs et d'autres appareils. Son format de trame standard HDLC permet un transport fiable de données, tandis que les diagnostics tels que la surveillance des lignes et la détection des erreurs améliorent la stabilité du système. Les minuscules dimensions (98 x 27,4 x 90 mm) et légères (0,16 kg) facilitent l'installation, en particulier dans les espaces serrés.
Caractéristiques
|
Séries de produits |
Melsec q |
|---|---|
|
Vitesse de communication |
Correction de 10 Mbps |
|
Limite de décompte des stations |
Jusqu'à 33 stations par réseau (1 station hôte distante + 32 stations d'E / S distantes) |
|
Alimentation interne |
DC 5V |
|
Interface de câble coaxiale |
Connecteur BNC, prend en charge les câbles coaxiaux 3C-2V / 5C-2V / 5C-FB |
|
Dimensions |
98 mm (hauteur) × 27,4 mm (largeur) × 90 mm (profondeur) |
|
Normes internationales |
CE (LVD / EMC), UL 508, KC (EMC), LR (Lloyd's Register) Certification, etc. |
|
Débit de données |
Données unilatérales maximales par station inférieures ou égales à 1600 octets ((ly + lb) / 8 + 2 × lw) |
Précautions
Installez le Mitsubishi QJ72BR15 dans une zone propre et sèche loin de la lumière directe du soleil, des températures graves et des vibrations fortes. Pour éviter la surchauffe, assurez-vous que l'environnement est bien ventilé. Évitez de positionner le module près de l'équipement haute tension ou des sources d'interférence électromagnétique (EMI), qui pourraient interrompre les signaux de communication. Pour éviter les dommages causés par les mouvements par inadvertance, fixez toujours fermement le module à l'unité de base de la série Q-Series avec les vis incluses.
Pour assurer une interaction fiable avec le Mitsubishi QJ72BR15, utilisez des câbles coaxiaux 3C-2V ou 5C-2V qui respectent les normes de câblage du module. Ces connexions sont nécessaires pour assurer un transfert de données stable à 10 Mbps, ce qui est un aspect important des performances du Mitsubishi QJ72BR15. Évitez de tordre ou de plier brusquement les fils, car cela peut réduire la qualité du signal, ce qui est essentiel pour l'efficacité du réseau du Mitsubishi QJ72BR15. Lors des connecteurs de montage, assurez-vous qu'ils sont correctement soudés et protégés pour éviter les interférences de bruit, ce qui a un impact direct sur l'intégrité du signal Mitsubishi QJ72BR15. Ne regroupez jamais les fils de communication avec des lignes électriques; Gardez-les à au moins 100 mm pour réduire les interférences électromagnétiques, un problème typique avec le fonctionnement du Mitsubishi QJ72BR15.
Avant d'allumer le système, configurez le Mitsubishi QJ72BR15 avec le logiciel de développeur GX. Définissez les paramètres du réseau, tels que les adresses de station et les protocoles de communication, en fonction des besoins de votre système. Après les modifications, réinitialisez le module CPU pour vous assurer que les ajustements sont appliqués de manière appropriée. Utilisez toujours des diagnostics hors ligne pour examiner la configuration des problèmes avant de le déployer entièrement.
