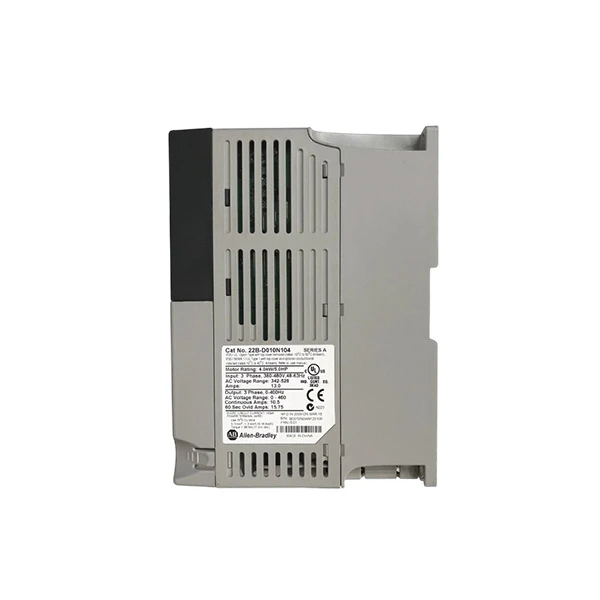

Allen-Bradley 22B-D010N104

Marque:Allen-Bradley
Modèle:22B-D010N104

Situation des stocks:Les marchandises sont disponibles en stock.

Caractéristiques du produit

L'Allen-Bradley 22B-D010N104 est un entraînement Powerflex 40 AC à haute performance destiné aux applications de contrôle des moteurs industriels. Ce lecteur de fréquence variable (VFD) a une plage de tension d'entrée de phase 3- de 380-480 V AC et produit une puissance de sortie continue de 4kw (5 ch) à un courant de sortie de 10,5A. Son enceinte IP20 (type Open NEMA / UL) garantit un fonctionnement fiable dans la plupart des paramètres industriels, et la technologie de contrôle des vecteurs sans capteur offre une régulation précise de vitesse et de couple pour les performances du moteur lisse.

La communication intégrale RS485 permet une intégration facile avec les PLC ou les HMI, un clavier numérique avec affichage LED pour les ajustements de paramètres rapides et les taux d'accélération / décélération programmables pour améliorer l'efficacité du système. Le lecteur Allen-Bradley 22B-D010N104 prend en charge le contrôle V / Hz et le contrôle des vecteurs sans capteur, ce qui le rend idéal pour des applications telles que les pompes, les ventilateurs, les convoyeurs et les machines-outils dans la fabrication, la gestion de l'énergie et l'automatisation des processus.

Le 22B-D010N104 est conçu avec une protection de qualité industrielle, y compris la surcharge, la surtension et la protection de court-circuit, pour protéger à la fois l'équipement et les opérateurs. Sa taille compacte de trame B (180,07 x 100 x 136 mm) et la conception de montage de panneau facilitent l'installation, tandis que le -40 de degré à 85 degrés de température de stockage assure la durabilité dans des environnements difficiles.

Ce disque est certifié UL et CE, ce qui signifie qu'il répond aux normes mondiales de sécurité industrielle. Que vous ayez besoin de contrôler la vitesse du moteur dans une ligne d'automatisation d'usine ou d'économiser de l'énergie dans les systèmes HVAC, le lecteur Allen-Bradley 22B-D010N104 PowerFlex 40 offre des performances et une flexibilité fiables. Explorez aujourd'hui ses capacités pour vos exigences de contrôle des moteurs industriels.

Caractéristiques

Plage de tension	342-528 v AC triphasé
Fréquence	50 / 60Hz
Grade de protection	IP20 (structure ouverte, adaptée aux environnements secs intérieurs)
Dimensions	180,07 mm (w) × 100 mm (h) × 136 mm (d)
Poids	Environ 2,22 kg
Température de fonctionnement	0 degré - 60 degré
Certifications internationales	CE, UL, C-Tick, VDE, etc.
Caractéristiques de l'EMC	Pas de filtre CE intégré (filtre externe disponible en faculté)

Scénarios d'application

Le 22B-D010N104 améliore l'automatisation d'usine en contrôlant les courants de convoyeur, les mélangeurs et les bras robotiques. Ses huit vitesses prédéfinies et quatre rampes d'accélération / décélération permettent des ajustements flexibles pour une variété de tâches, telles que le tri de produits ou l'assemblage des composants. Par exemple, dans une usine de transformation des aliments, le lecteur maintient les vitesses de ceinture cohérentes pour éviter les dommages causés par le produit tout en réduisant les déchets d'énergie pendant les périodes à faible demande.

Dans les entrepôts et la logistique, le 22B-D010N104 fournit une puissance aux systèmes de convoyeurs et aux moteurs de chariot élévateur. Ses caractéristiques de contrôle et de compensation de glissement en boucle fermée fournissent des départs et des arrêts lisses, réduisant les tremblements de produits. Le mode de contrôle PAM (Pulse Amplitude Modulation) du lecteur améliore l'efficacité dans les applications en service lourd comme les palettes en mouvement dans les centres de distribution.

Le mode d'économie d'énergie du 22B-D010N104 ajuste automatiquement la puissance du moteur pendant les charges légères pour réduire les coûts d'électricité. Il optimise le flux d'air dans les ventilateurs industriels, réduisant le bruit et l'usure. En outre, sa commande de commutation synchrone permet une seule lecteur pour contrôler séquentiellement plusieurs moteurs, ce qui permet d'économiser jusqu'à 50% sur les coûts d'investissement dans des projets à grande échelle tels que les oléagnes.

FAQ

Q: Qu'est-ce que le Allen-Bradley 22B-D010N104?

R: Le Allen-Bradley 22B-D010N104 est un entraînement de fréquence Powerflex 40 conçu pour le contrôle du moteur industriel. Il prend en charge 380-400 V AC et contrôle les moteurs de 5,5 kW (7,5 ch) avec contrôle du vecteur sans capteur pour la vitesse lisse et la régulation du couple.

Q: Quelles sont les spécifications clés du 22B-D010N104?

R: Ce lecteur dispose d'une plage d'entrée 342-528 V, d'une enceinte IP20 (conception de type ouvert) et d'une communication RS485 pour une intégration facile avec les PLC. Il comprend 8 vitesses prédéfinies, 4 rampes d'accélération / décélération et une protection contre la surcharge pour un fonctionnement fiable.

Q: Où peut être utilisé le Allen-Bradley 22B-D010N104?

R: Il excelle dans l'automatisation industrielle, les systèmes CVC et la manutention des matériaux. Les exemples incluent les ceintures de convoyeur dans les usines, les pompes dans les usines de traitement des eaux usées et les ventilateurs dans les bâtiments commerciaux. Son mode d'économie d'énergie réduit les coûts d'électricité jusqu'à 30% dans des applications à chargement variable.

Q: Comment installer le 22B-D010N104?

R: Montez-le verticalement dans un environnement sans poussière avec une bonne ventilation. Connectez les fils d'alimentation et de moteur de la phase 3- aux blocs de bornes. Utilisez le clavier numérique ou le logiciel DriveTools SP pour la configuration des paramètres. Il prend également en charge Ethernet / IP pour l'intégration avancée du réseau.
