Introduction à la mise en réseau des automates Siemens S7-400

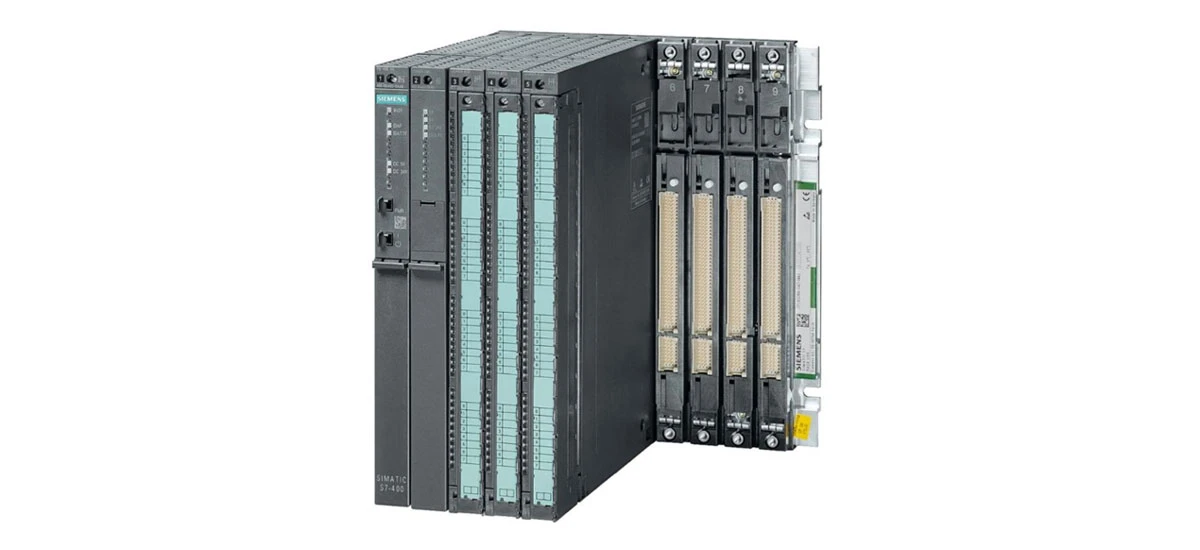

Les automates Siemens S7-400 sont de puissantes unités de contrôle industrielles largement utilisées dans les systèmes de fabrication, d'énergie et d'automatisation. Dans les configurations industrielles modernes, ces automates fonctionnent rarement seuls-ils s'appuient sur des protocoles de mise en réseau et de communication robustes pour se connecter aux capteurs, aux actionneurs, aux IHM (interfaces homme-machine) et à d'autres dispositifs de contrôle. La mise en réseau industrielle avec l'automate Siemens S7-400 est essentielle pour partager des données, coordonner les tâches et garantir le bon fonctionnement de lignes de production entières. Que ce soit dans une petite usine ou un grand complexe industriel, la capacité des automates Siemens S7-400 à communiquer efficacement détermine l'efficacité et la fiabilité du système d'automatisation.
Protocoles de communication clés pour Siemens S7-400
Profibus pour les automates Siemens S7-400
Profibus est l'un des protocoles de communication industrielle les plus utilisés, et les automates Siemens S7-400 prennent entièrement en charge Profibus-DP (périphériques décentralisés) pour un échange de données rapide. Ce protocole est idéal pour connecter les automates Siemens S7-400 à des modules d'E/S distants, des convertisseurs de fréquence et d'autres appareils de terrain. La configuration de la communication Siemens S7-400 Profibus implique la sélection du débit en bauds correct (de 9,6 kbps à 12 Mbps), l'attribution d'adresses uniques à chaque appareil et l'utilisation de câbles Profibus blindés pour réduire les interférences. Dans les environnements industriels, Profibus-DP garantit que les données critiques, telles que les relevés de température ou les vitesses des moteurs, parviennent à l'automate Siemens S7-400 en temps réel, ce qui les rend essentielles pour les applications sensibles au facteur temps.
PROFINET pour la connectivité Siemens S7-400
En tant que protocole basé sur Ethernet-, PROFINET offre une vitesse et une flexibilité supérieures à celles de Profibus, ce qui en fait un choix idéal pour les réseaux Siemens S7-400 modernes. Les automates Siemens S7-400 peuvent se connecter à des appareils PROFINET à l'aide de-ports Ethernet intégrés ou de modules PROFINET dédiés. Ce protocole prend en charge la communication en temps réel (RT) et en temps réel isochrone (IRT), ce qui est parfait pour les systèmes complexes dans lesquels plusieurs automates et appareils Siemens S7-400 doivent synchroniser leurs opérations. PROFINET permet également une intégration facile avec les systèmes informatiques, permettant la surveillance et le contrôle à distance des automates Siemens S7-400 à partir d'un emplacement central. Pour les entreprises qui font évoluer leurs systèmes d'automatisation, la capacité de PROFINET à gérer des centaines d'appareils en fait une option fiable pour la mise en réseau Siemens S7-400.
MPI (interface multi-point) pour Siemens S7-400
MPI est un protocole de communication simple et rentable-conçu pour les réseaux Siemens S7-400 à petite échelle-. Il est couramment utilisé pour connecter les automates Siemens S7-400 aux IHM ou à d'autres automates Siemens (tels que S7-300 ou S7-1200) pour l'échange de données de base. MPI fonctionne à des débits en bauds allant jusqu'à 187,5 kbps et utilise une topologie de bus, ce qui signifie que plusieurs appareils peuvent partager le même câble. Bien qu'il ne soit pas aussi rapide que Profibus ou PROFINET, MPI est facile à configurer et nécessite un minimum de matériel. Lors du dépannage des problèmes de protocole MPI du Siemens S7-400, les correctifs courants incluent la vérification des conflits d'adresses (chaque appareil doit avoir une adresse MPI unique) et la garantie que les terminaisons de bus sont correctement installées aux deux extrémités du câble.
Ethernet/IP pour l'intégration Siemens S7-400
Ethernet/IP est un autre protocole populaire qui permet aux automates Siemens S7-400 de communiquer sur des réseaux Ethernet standard. Ce protocole est largement adopté dans tous les secteurs, facilitant la connexion des automates Siemens S7-400 à des appareils de différents fabricants. La configuration d'Ethernet pour Siemens S7-400 implique la définition d'une adresse IP statique, d'un masque de sous-réseau et d'une passerelle sur le module Ethernet de l'automate. Une fois configuré, le Siemens S7-400 peut échanger des données avec des ordinateurs, des serveurs et d'autres appareils compatibles Ethernet/IP. Ethernet/IP est particulièrement utile pour les applications qui nécessitent des transferts de données volumineux, comme l'enregistrement des données de production ou la mise à jour des programmes API à distance. Sa compatibilité avec le matériel Ethernet standard réduit également les coûts d'installation des réseaux Siemens S7-400.
Configuration de réseaux pour les automates Siemens S7-400
Configuration matérielle requise pour la mise en réseau Siemens S7-400
Pour créer un réseau fiable pour les automates Siemens S7-400, vous avez besoin de composants matériels spécifiques. Le cœur est le processeur Siemens S7-400, qui est livré avec des-ports de communication intégrés (tels que MPI ou Ethernet) ou prend en charge les modules d'extension pour Profibus ou PROFINET. Pour les réseaux Profibus, vous aurez besoin de modules Profibus-DP, de câbles à paire torsadée blindés-et de connecteurs DP avec terminaisons intégrées. Pour les réseaux Ethernet/PROFINET, les câbles Cat5e ou Cat6, les commutateurs Ethernet et les modules PROFINET sont essentiels. Il est important de choisir du matériel compatible avec les automates Siemens S7-400 pour éviter les problèmes de connectivité. Vérifiez toujours les spécifications du fabricant pour connaître la compatibilité des protocoles de communication Siemens S7-400.
Configuration logicielle pour la communication Siemens S7-400
La configuration du réseau Siemens S7-400 nécessite le logiciel Siemens Step7, spécialement conçu pour la programmation et la configuration des automates S7. Les étapes comprennent la création d'un nouveau projet à l'étape 7, l'ajout du processeur Siemens S7-400 et des modules de communication à la configuration matérielle et la définition des paramètres de protocole (tels que les adresses, les débits en bauds et les paramètres IP). Par exemple, lors de la configuration de Profibus, vous attribuez une adresse Profibus à l'automate Siemens S7-400 et à chaque appareil connecté, puis reliez les appareils dans le projet Step7. Pour la configuration Ethernet, vous définissez une adresse IP unique pour le Siemens S7-400 et configurez le masque de sous-réseau pour qu'il corresponde aux autres appareils du réseau. Après la configuration, vous téléchargez le projet sur l'automate Siemens S7-400 et testez les connexions à l'aide des outils de diagnostic en ligne de Step7.
Dépannage des problèmes de communication du Siemens S7-400
Problèmes courants avec la mise en réseau Siemens S7-400
Même avec une configuration appropriée, des problèmes de communication avec le Siemens S7-400 peuvent survenir. Les problèmes courants incluent les conflits d'adresses (lorsque deux appareils utilisent la même adresse Profibus ou IP), les câbles ou connecteurs endommagés, les paramètres de protocole incorrects et les modules de communication défectueux. Un autre problème fréquent est la mauvaise qualité du signal dans les réseaux Profibus, souvent causée par des câbles non blindés ou des terminaisons manquantes. Pour les réseaux MPI, un transfert de données lent ou des connexions interrompues peuvent résulter d'une surcharge du bus avec un trop grand nombre de périphériques. Dans les réseaux Ethernet/PROFINET, les paramètres du pare-feu ou la congestion du réseau peuvent empêcher l'automate Siemens S7-400 de communiquer avec d'autres appareils.
Solutions pour les erreurs de communication Siemens S7-400
Pour résoudre les problèmes de communication du Siemens S7-400, commencez par vérifier les bases : assurez-vous que tous les câbles sont correctement connectés et en bon état, vérifiez que chaque appareil possède une adresse unique et confirmez que les paramètres de protocole (débit en bauds, adresse IP, masque de sous-réseau) correspondent sur l'ensemble du réseau. Pour les réseaux Profibus, utilisez un testeur Profibus pour vérifier la qualité du signal et vous assurer que les terminaisons sont installées aux deux extrémités du bus. Pour le dépannage du protocole MPI, réduisez le nombre de périphériques sur le bus ou augmentez le débit en bauds si possible. Pour les problèmes Ethernet, vérifiez les paramètres du pare-feu pour autoriser le trafic vers l'adresse IP de l'automate Siemens S7-400 et utilisez les outils de surveillance du réseau pour identifier les encombrements. Si un module de communication est défectueux, remplacez-le par un module compatible conçu pour les automates Siemens S7-400.
Avantages de la mise en réseau Siemens S7-400 dans les environnements industriels
Transfert de données fiable avec les automates Siemens S7-400
Les automates Siemens S7-400 sont connus pour leur conception robuste et leurs protocoles de communication pris en charge maintiennent cette fiabilité dans les environnements industriels. Profibus et PROFINET sont conçus pour résister aux interférences électromagnétiques, aux fluctuations de température et aux vibrations courantes dans les usines. Cela garantit que les données transférées entre l'automate Siemens S7-400 et d'autres appareils sont précises et cohérentes, réduisant ainsi le risque d'erreurs de production. Que ce soit dans une chaîne d'assemblage automobile ou dans une centrale électrique, la communication fiable des automates Siemens S7-400 assure le bon fonctionnement des processus critiques.
Évolutivité des réseaux de communication Siemens S7-400
L'un des principaux avantages de la mise en réseau Siemens S7-400 est l'évolutivité. À mesure que les entreprises se développent, elles peuvent facilement ajouter davantage d'appareils à leur réseau Siemens S7-400 sans remplacer l'intégralité du système. Les réseaux Profibus peuvent prendre en charge jusqu'à 127 appareils par segment, tandis que PROFINET et Ethernet/IP permettent encore plus de connexions. La capacité du Siemens S7-400 à prendre en charge plusieurs protocoles signifie également que les entreprises peuvent intégrer de nouveaux appareils utilisant différents protocoles, par exemple en ajoutant des capteurs Ethernet/IP à un réseau Profibus existant. Cette évolutivité fait des automates Siemens S7-400 un investissement à long terme pour les opérations industrielles en croissance.
Compatibilité avec les appareils industriels
La compatibilité des protocoles de communication Siemens S7-400 constitue un avantage majeur pour les utilisateurs industriels. Ces automates fonctionnent de manière transparente avec les appareils de Siemens et d'autres grands fabricants, notamment les IHM, les capteurs, les actionneurs et les convertisseurs de fréquence. Que vous utilisiez une IHM Siemens ou un capteur Ethernet/IP tiers-, le Siemens S7-400 peut communiquer avec lui à l'aide de protocoles standards. Cette compatibilité réduit les coûts d'intégration et simplifie la conception du système, car les utilisateurs n'ont pas à se limiter à une seule marque d'appareils. Par exemple, une usine peut utiliser des automates Siemens S7-400 avec des modules d'E/S Profibus-DP d'un fabricant et des HMI PROFINET d'un autre, créant ainsi un système d'automatisation flexible et rentable.
Les capacités de mise en réseau des automates Siemens S7-400 et la prise en charge de divers protocoles de communication en font la pierre angulaire de l'automatisation industrielle moderne. En comprenant comment installer, configurer et dépanner ces réseaux, les entreprises peuvent maximiser l'efficacité et la fiabilité de leurs systèmes d'automatisation. Qu'ils utilisent Profibus pour une communication rapide sur le terrain, PROFINET pour la synchronisation en temps réel ou Ethernet/IP pour l'intégration informatique, les automates Siemens S7-400 offrent la connectivité nécessaire aux environnements industriels d'aujourd'hui.
