Dans le monde de l’automatisation industrielle, une communication fiable entre les appareils est essentielle au bon fonctionnement des opérations. Le Siemens S7 1200 est un API (Programmable Logic Controller) compact et puissant qui est devenu un favori parmi les ingénieurs et les directeurs d'usine pour sa flexibilité et ses performances. Une grande partie de ce qui rend le Siemens S7 1200 si polyvalent réside dans sa prise en charge de trois protocoles de communication critiques : Profinet, Modbus TCP et OPC UA. Ces protocoles permettent au Siemens S7 1200 de se connecter de manière transparente aux capteurs, aux actionneurs, aux IHM (interfaces homme-machine) et à d'autres équipements industriels. Dans ce blog, nous détaillerons chaque protocole, expliquerons son fonctionnement avec le Siemens S7 1200 et vous aiderons à comprendre quand utiliser chacun d'eux. Que vous installiez un nouveau système ou mettiez à niveau un système existant, ce guide vous fournira les connaissances pratiques dont vous avez besoin pour tirer le meilleur parti de votre Siemens S7 1200.

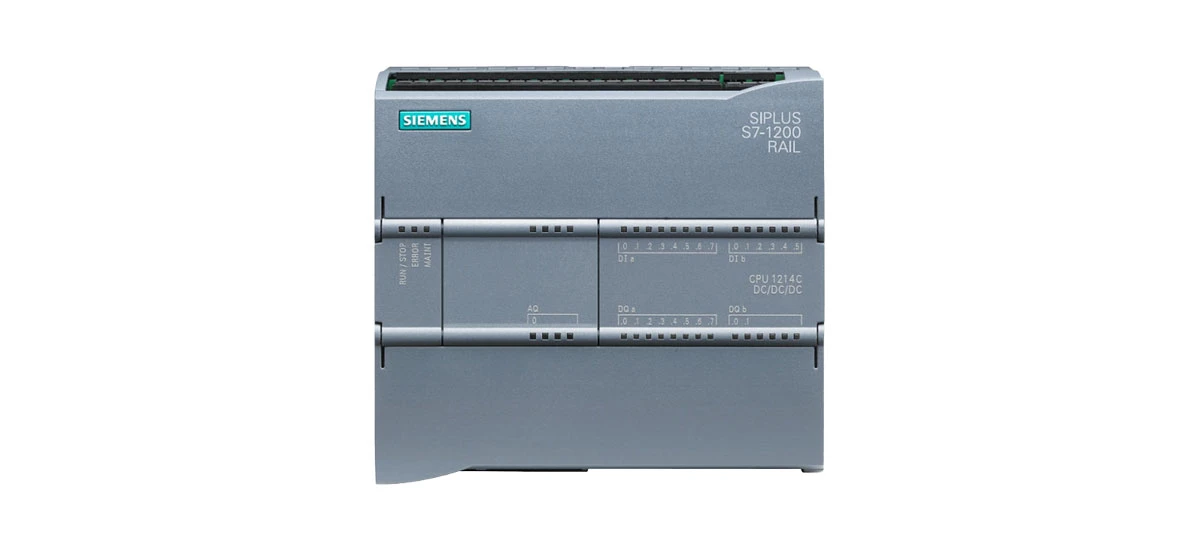

Présentation de Siemens S7 1200 et de la communication industrielle
Le Siemens S7 1200 est conçu pour les projets d'automatisation de petite et moyenne taille-, mais ne vous laissez pas tromper par sa taille compacte. Il offre des fonctionnalités avancées qui rivalisent avec les automates plus grands, notamment de solides capacités de communication. Dans les environnements industriels, les appareils tels que les moteurs, les capteurs et les systèmes de contrôle doivent « communiquer » entre eux pour partager des données et coordonner les tâches. Les protocoles de communication sont les règles qui régissent cet échange de données, garantissant que les informations sont envoyées de manière rapide, précise et fiable. Le Siemens S7 1200 prend en charge Profinet, Modbus TCP et OPC UA de manière native, ce qui signifie que vous n'avez pas besoin de matériel supplémentaire pour les utiliser-juste la bonne configuration logicielle. Cette flexibilité rend le Siemens S7 1200 idéal pour une large gamme d'applications, des lignes de fabrication aux usines de traitement de l'eau. Comprendre le fonctionnement de chaque protocole avec le Siemens S7 1200 vous aidera à concevoir des systèmes connectés plus efficaces.
Protocole Siemens S7 1200 Profinet : Ethernet industriel rapide-en temps réel
Profinet est un protocole Ethernet industriel de premier plan et l'un des choix les plus populaires auprès des utilisateurs de Siemens S7 1200. Développé pour l'automatisation industrielle, Profinet est optimisé pour la vitesse et la communication-en temps réel, ce qui le rend parfait pour les applications dans lesquelles les appareils doivent répondre instantanément aux changements.
Comment Profinet fonctionne avec Siemens S 7 1200
Le Siemens S7 1200 agit soit comme un « contrôleur » (maître) soit comme un « appareil » (esclave) dans un réseau Profinet. En tant que contrôleur, le Siemens S7 1200 peut gérer plusieurs appareils Profinet, tels que des modules d'E/S distants, des lecteurs ou des IHM. Les données sont envoyées sous forme de petits paquets fréquents, ce qui permet des temps de cycle aussi rapides que 1 milliseconde-critiques pour les processus à grande vitesse-comme les chaînes d'assemblage ou les bras robotiques. Le Siemens S7 1200 utilise Profinet IO (Entrée/Sortie) pour l'échange de données en temps réel- et Profinet CBA (Component-Based Automation) pour une communication plus complexe entre appareils-. La configuration de Siemens S7 1200 Profinet est simple avec le logiciel TIA Portal de Siemens, où vous pouvez mapper des appareils, attribuer des adresses IP et configurer les paramètres d'échange de données.
Principaux avantages de Profinet pour les utilisateurs de Siemens S7 1200
L'un des principaux avantages de l'utilisation de Profinet avec le Siemens S7 1200 est sa rapidité. La communication en temps réel-garantit que l'automate reçoit les données des capteurs et envoie des commandes aux actionneurs sans délai, réduisant ainsi les temps d'arrêt et améliorant la productivité. Profinet prend également en charge la fonctionnalité plug-and-, ce qui vous permet d'ajouter de nouveaux appareils au réseau sans reconfigurer l'ensemble du système-ce qui vous fait gagner du temps lors de l'installation et des mises à niveau. Un autre avantage est sa compatibilité avec d'autres produits Siemens, tels que les automates S7-1500 ou les IHM Simatic, créant ainsi un écosystème transparent. Pour les utilisateurs travaillant sur des projets à grande échelle, la capacité de Profinet à gérer jusqu'à 1 000 appareils par réseau en fait un choix évolutif qui peut évoluer avec vos besoins.
Applications courantes de la configuration Profinet de Siemens S7 1200
La configuration Siemens S7 1200 Profinet est largement utilisée dans les secteurs où la vitesse et la précision sont essentielles. Dans la fabrication automobile, par exemple, le Siemens S7 1200 utilise Profinet pour contrôler les bras robotiques, les convoyeurs et les systèmes d'inspection qualité, garantissant ainsi la synchronisation de chaque étape du processus d'assemblage. Dans la production alimentaire et de boissons, Profinet permet au Siemens S7 1200 de surveiller la température, la pression et les débits en temps réel, maintenant ainsi les processus dans les limites de sécurité. Il est également populaire dans les lignes d'emballage, où le PLC se coordonne avec les étiqueteuses, les remplisseuses et les scelleuses pour maintenir un rendement constant. Toute application nécessitant une communication rapide et fiable entre le Siemens S7 1200 et d'autres appareils industriels bénéficiera de Profinet.
Protocole Modbus TCP Siemens S7 1200 : connectivité simple et universelle
Modbus TCP est l'un des protocoles de communication industriels les plus anciens et les plus utilisés-et pour cause. C'est simple, ouvert et compatible avec presque tous les types d'équipements industriels. La prise en charge de Modbus TCP par le Siemens S7 1200 facilite la connexion à des appareils ou équipements existants de différents fabricants, ce qui en fait un choix polyvalent pour les environnements système mixtes-.
Les bases de Modbus TCP avec Siemens S7 1200
Modbus TCP est un protocole client-serveur qui utilise Ethernet pour envoyer des données entre appareils. Le Siemens S7 1200 peut agir soit comme un client Modbus TCP (initiant des demandes de données), soit comme un serveur (répondant aux demandes d'autres appareils). Les données sont échangées à l'aide de « registres » -emplacements de mémoire standardisés dans lesquels les appareils stockent des informations telles que des relevés de température, des vitesses de moteur ou des positions de vannes. La configuration Siemens S7 1200 Modbus TCP est simple : il vous suffit de configurer l'adresse IP de l'automate, de configurer les paramètres client/serveur dans TIA Portal et de mapper les registres aux données que vous souhaitez partager. Contrairement à certains autres protocoles, Modbus TCP ne nécessite pas de matériel spécialisé ni de licence complexe-ce qui en fait une option rentable-pour les projets de petite et moyenne taille.
Pourquoi choisir Modbus TCP pour Siemens S7 1200 ?
Le plus grand avantage du Modbus TCP est son universalité. Presque tous les appareils industriels-des capteurs et compteurs aux VFD et IHM-prend en charge Modbus TCP. Cela signifie que vous pouvez utiliser le Siemens S7 1200 pour vous connecter à des équipements de marques comme Allen Bradley, Mitsubishi ou Schneider sans problèmes de compatibilité. Modbus TCP est également facile à dépanner : puisqu'il s'agit d'un protocole ouvert, de nombreux outils et ressources sont disponibles pour vous aider à diagnostiquer les problèmes. Pour les utilisateurs qui ont besoin d'intégrer des systèmes existants à une automatisation moderne, Modbus TCP constitue le pont idéal. Un autre avantage est sa faible surcharge -les paquets de données sont petits, ce qui utilise moins de bande passante réseau, ce qui le rend idéal pour les applications de surveillance à distance où la connectivité Internet est limitée.
Utilisations pratiques de la configuration Modbus TCP de Siemens S7 1200
La configuration Modbus TCP de Siemens S7 1200 est couramment utilisée dans les applications où la simplicité et la compatibilité sont des priorités absolues. Dans l'automatisation des bâtiments, par exemple, le Siemens S7 1200 utilise Modbus TCP pour se connecter aux systèmes CVC, aux commandes d'éclairage et aux dispositifs de sécurité, permettant une surveillance et une gestion centralisées. Dans les usines de traitement de l'eau et des eaux usées, Modbus TCP permet à l'automate de communiquer avec les débitmètres, les capteurs de niveau et les pompes, garantissant ainsi un fonctionnement efficace et le respect des réglementations environnementales. Il est également populaire dans les petites installations de fabrication, où le budget et la facilité d'utilisation sont essentiels.-de nombreuses petites entreprises s'appuient sur Modbus TCP pour connecter leur Siemens S7 1200 à des équipements industriels de base sans avoir besoin d'une assistance informatique coûteuse. Que vous connectiez un seul capteur ou une douzaine d'appareils, Modbus TCP facilite la mise en service de votre Siemens S7 1200.
Protocole Siemens S7 1200 OPC UA : communication industrielle 4.0 sécurisée et interopérable
OPC UA (Open Platform Communications Unified Architecture) est la norme moderne pour la communication industrielle, conçue pour répondre aux besoins de l'Industrie 4.0. Contrairement à Profinet et Modbus TCP, qui se concentrent sur le-temps réel ou l'échange simple de données, OPC UA est conçu pour une communication sécurisée entre-plateformes-, ce qui le rend idéal pour les usines intelligentes et la surveillance à distance. La prise en charge d'OPC UA par Siemens S7 1200 lui permet de se connecter aux plates-formes cloud, aux outils d'analyse Big Data et à d'autres systèmes avancés, ouvrant ainsi la voie à la transformation numérique.
Comment OPC UA améliore la communication de Siemens S7 1200
OPC UA est un protocole-indépendant de la plate-forme, ce qui signifie qu'il fonctionne sur Windows, Linux et même sur les appareils mobiles. Cette flexibilité permet au Siemens S7 1200 de communiquer avec une large gamme de systèmes, des IHM locales aux plates-formes cloud- telles que Siemens MindSphere. OPC UA utilise un modèle de données structuré, ce qui facilite le partage d'informations complexes-telles que les calendriers de production, les enregistrements de maintenance ou les données de qualité-entre les appareils. La sécurité est une autre fonctionnalité clé : OPC UA prend en charge le cryptage, l'authentification et l'autorisation, garantissant ainsi que les données envoyées depuis le Siemens S7 1200 sont protégées contre les cybermenaces. La configuration de la communication Siemens S7 1200 OPC UA implique la configuration des paramètres de sécurité, la définition des nœuds de données et l'établissement de connexions aux applications client-, tout cela pouvant être effectué dans TIA Portal.
Principaux avantages d'OPC UA pour les utilisateurs de Siemens S7 1200
Pour les utilisateurs qui souhaitent adopter l'Industrie 4.0, OPC UA change la donne. Il permet au Siemens S7 1200 de s'intégrer à des technologies avancées telles que l'IA, l'apprentissage automatique et les outils de maintenance prédictive, vous aidant ainsi à optimiser vos opérations et à réduire les coûts. L'interopérabilité d'OPC UA signifie que vous pouvez connecter le Siemens S7 1200 à des systèmes de différents fabricants, éliminant ainsi les « silos de données » et créant une vue unifiée de votre processus de production. La sécurité est un autre avantage majeur-avec l'augmentation des cybermenaces, les fonctionnalités de sécurité intégrées d'OPC UA-vous offrent la tranquillité d'esprit quant à la sécurité de vos données industrielles. De plus, OPC UA est à l'épreuve du temps- : il est constamment mis à jour pour prendre en charge les nouvelles technologies, de sorte que votre Siemens S7 1200 restera compatible avec les systèmes à venir pour les années à venir.
Applications réelles-de la communication Siemens S7 1200 OPC UA
La communication Siemens S7 1200 OPC UA est utilisée dans les usines intelligentes du monde entier, où la -prise de décision basée sur les données-est essentielle. Dans la fabrication discrète, par exemple, le Siemens S7 1200 utilise OPC UA pour envoyer les données de production vers une plate-forme cloud, où les responsables peuvent surveiller la production, suivre les temps d'arrêt et identifier les goulots d'étranglement en temps réel. Dans les industries de transformation comme le pétrole et le gaz, OPC UA permet à l'automate de partager des données critiques pour la sécurité avec des centres de surveillance à distance, garantissant ainsi la conformité aux réglementations et améliorant les temps de réponse aux urgences. Il est également populaire dans les systèmes d'énergie renouvelable, où le Siemens S7 1200 utilise OPC UA pour connecter des panneaux solaires, des éoliennes et des systèmes de stockage par batterie, optimisant ainsi la production et la distribution d'énergie. Toute application nécessitant une communication multiplateforme sécurisée ou une intégration avec les technologies de l'Industrie 4.0 bénéficiera d'OPC UA.
Comparaison des trois protocoles de communication pour Siemens S7 1200
Le choix du bon protocole de communication pour votre Siemens S7 1200 dépend de vos besoins spécifiques. Pour vous aider à prendre une décision, comparons Profinet, Modbus TCP et OPC UA sur des facteurs clés : vitesse, compatibilité, sécurité et cas d'utilisation.
Vitesse et-performances en temps réel
Profinet est le plus rapide des trois protocoles, avec des temps de cycle-en temps réel aussi faibles que 1 ms. Cela le rend idéal pour les applications où les appareils doivent réagir instantanément, comme les bras robotiques ou les chaînes d'assemblage à grande vitesse. Modbus TCP est plus lent, avec des temps de cycle typiques compris entre 10-100 ms, mais il est suffisamment rapide pour la plupart des applications de base telles que la surveillance des capteurs ou les tâches de contrôle simples. OPC UA est le plus lent des trois, avec des temps de cycle allant de 100 ms à plusieurs secondes, mais il n'est pas conçu pour un -contrôle en temps réel-. Il est plutôt utilisé pour échanger des données non-time critiques telles que des rapports de production ou des alertes de maintenance.
Compatibilité et interopérabilité
Modbus TCP est le protocole le plus compatible, prenant en charge presque tous les types d'équipements industriels de tous les fabricants. Cela le rend parfait pour les environnements système-mixtes ou les intégrations existantes. Profinet est largement pris en charge par les fabricants européens mais est moins compatible avec les équipements d'Asie ou d'Amérique du Nord. OPC UA est hautement interopérable sur toutes les plates-formes (Windows, Linux, cloud), mais peut nécessiter un équipement plus récent prenant en charge le protocole-les appareils plus anciens peuvent avoir besoin d'une passerelle pour se connecter au Siemens S7 1200 via OPC UA.
Fonctionnalités de sécurité
OPC UA est le protocole le plus sécurisé, avec-cryptage, authentification et autorisation intégrés. Cela en fait le meilleur choix pour les applications où la confidentialité des données est essentielle, comme la surveillance à distance ou l'intégration dans le cloud. Profinet possède des fonctionnalités de sécurité de base, mais il n'est pas aussi robuste qu'OPC UA-la plupart des utilisateurs s'appuient sur des pare-feu réseau pour protéger les réseaux Profinet. Modbus TCP n'a pas de sécurité intégrée-, ce qui signifie que les données sont envoyées en texte brut. Pour les réseaux Modbus TCP, il est important d'utiliser des réseaux sécurisés (comme les VPN) ou d'ajouter une couche de sécurité pour se protéger contre les cybermenaces.
Cas d'utilisation idéaux
- Profinet : automatisation à grande-vitesse,-contrôle en temps réel,-écosystèmes Siemens à grande échelle (par exemple, fabrication automobile, lignes d'emballage).
- Modbus-TCP : intégration de systèmes existants, environnements de fabricants-mixtes, tâches de contrôle simples (par exemple, automatisation des bâtiments, petites usines).
- OPC-UA: applications Industrie 4.0, intégration cloud, surveillance à distance, échange de données sécurisé (par exemple, usines intelligentes, systèmes d'énergies renouvelables).
Conseils pratiques pour la mise en œuvre du protocole Siemens S7 1200
La mise en œuvre de protocoles de communication avec le Siemens S7 1200 est simple, mais suivre ces conseils vous aidera à éviter les pièges courants et à garantir une configuration fluide :
Choisissez le protocole adapté à vos besoins
Avant de commencer la configuration, définissez clairement vos besoins. Si vous avez besoin d'un contrôle-en temps réel, optez pour Profinet. Si vous connectez des appareils existants, Modbus TCP est la solution idéale. Pour l’Industrie 4.0 ou l’intégration cloud, OPC UA est le meilleur choix. N'essayez pas d'utiliser un protocole qui n'est pas adapté à votre application-cela entraînerait des problèmes de performances ou de compatibilité.
Suivez les directives de configuration de Siemens
Siemens fournit une documentation détaillée et des didacticiels pour configurer Profinet, Modbus TCP et OPC UA sur le S7 1200. Reportez-vous toujours aux fichiers d'aide de TIA Portal, aux manuels d'utilisation ou au site Web d'assistance technique de Siemens pour obtenir des instructions étape par étape-par-. Cela garantira que votre configuration est correcte et compatible avec les dernières mises à jour logicielles.
Testez le réseau avant le déploiement complet
Avant de déployer votre système, testez la communication entre le Siemens S7 1200 et d'autres appareils. Utilisez des outils tels que Wireshark pour surveiller le trafic de données, vérifier la perte de paquets et vérifier que les données sont envoyées et reçues correctement. Les tests vous aideront à identifier et à résoudre les problèmes rapidement, réduisant ainsi les temps d'arrêt pendant le déploiement complet.
Sécurisez votre réseau
Quel que soit le protocole que vous utilisez, la sécurité est importante. Pour OPC UA, activez le cryptage et l'authentification. Pour Profinet et Modbus TCP, utilisez des pare-feu, des VPN ou une segmentation réseau pour protéger votre réseau contre les accès non autorisés. Mettez régulièrement à jour le micrologiciel de votre Siemens S7 1200 et d'autres appareils pour corriger les vulnérabilités de sécurité.
Utilisez le bon matériel et le bon câblage
La communication industrielle repose sur un matériel et un câblage fiables. Utilisez des câbles Ethernet de haute-qualité (Cat 5e ou supérieur) pour Profinet et Modbus TCP. Pour les connexions cloud OPC UA, assurez-vous de disposer d'une connexion Internet stable avec une bande passante suffisante. Investissez dans des commutateurs et des routeurs-de qualité industrielle pour éviter les goulots d'étranglement ou les pannes du réseau.
Conclusion : Maximiser les capacités de communication de Siemens S7 1200
La prise en charge de Profinet, Modbus TCP et OPC UA par le Siemens S7 1200 en fait l'un des automates les plus polyvalents du marché. Que vous construisiez un système d'automatisation à grande vitesse-, que vous intégriez des équipements existants ou que vous adoptiez l'Industrie 4.0, le Siemens S7 1200 dispose des capacités de communication nécessaires pour répondre à vos besoins. En comprenant le fonctionnement de chaque protocole, en comparant leurs forces et leurs faiblesses et en suivant les meilleures pratiques de mise en œuvre, vous pouvez créer un système connecté et efficace qui stimule la productivité et la croissance.
Profinet offre vitesse et contrôle en-temps réel pour les applications critiques, Modbus TCP fournit une connectivité simple et universelle pour les environnements système-mixtes, et OPC UA permet une communication sécurisée-sur plusieurs plates-formes pour les usines intelligentes. Quel que soit le protocole que vous choisissez, le logiciel intuitif et le matériel robuste du Siemens S7 1200 facilitent sa configuration et sa maintenance. À mesure que l'automatisation industrielle continue d'évoluer, le Siemens S7 1200 restera un choix fiable pour les ingénieurs et les directeurs d'usine qui cherchent à construire des systèmes connectés et évolutifs-à l'épreuve du temps.
Si vous débutez avec les protocoles de communication Siemens S7 1200, commencez par de petits projets pour acquérir de l'expérience, et n'hésitez pas à tirer parti du support technique ou des communautés en ligne de Siemens pour obtenir de l'aide. Avec les connaissances et les outils appropriés, vous pouvez libérer tout le potentiel de votre Siemens S7 1200 et faire passer votre automatisation industrielle au niveau supérieur.
