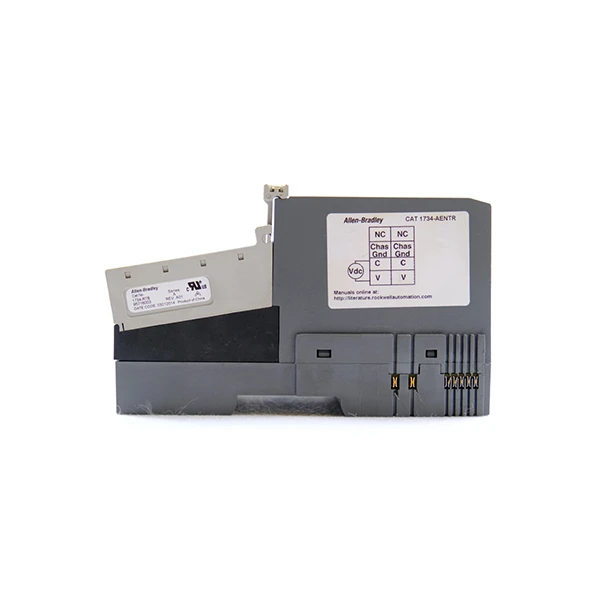

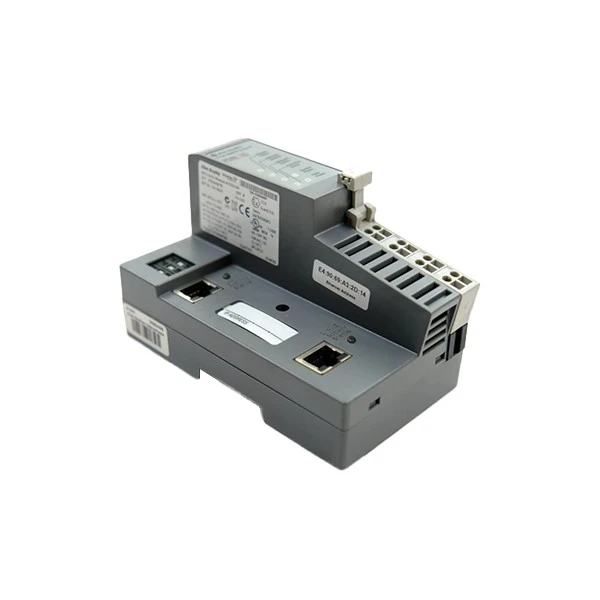

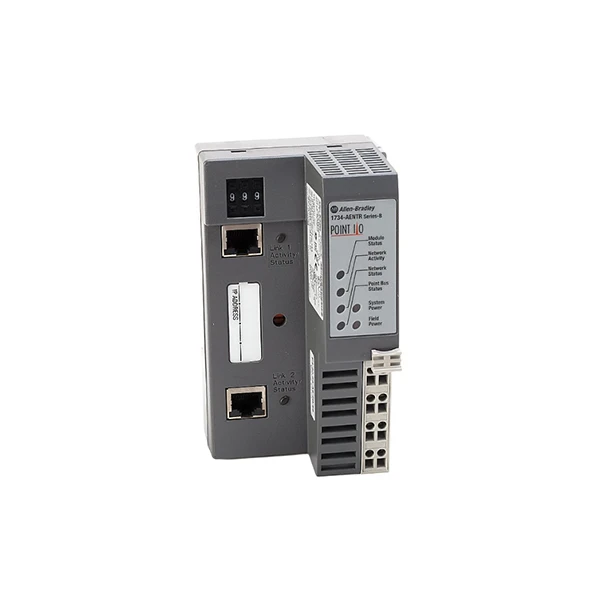

Allen Bradley 1734-AENTR/B

Marque:Allen Bradley
Modèle:1734-AENTR/B

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

L'Allen Bradley 1734-AENTR/B est un adaptateur de communication EtherNet/IP à double port-de haute-qualité conçu exclusivement pour la plate-forme POINT I/O de Rockwell Automation. Cet adaptateur Allen Bradley 1734-AENTR/B peut fonctionner en mode half-duplex ou full-duplex et prend en charge des vitesses Ethernet de 10 Mbps et 100 Mbps. Ses deux ports RJ-45 prennent en charge des topologies de réseau variables telles que les configurations en guirlande, en étoile ou en arbre, ce qui contribue à réduire la complexité du câblage dans les sites industriels. Les utilisateurs peuvent simplement configurer l'adresse IP de l'appareil à l'aide d'une molette à trois positions (plage de 001 à 254), d'un serveur DHCP ou d'une mémoire non volatile, ce qui le rend idéal pour une configuration sur site.

L'Allen Bradley 1734-AENTR/B est alimenté par une entrée de 10 ~ 28,8 V CC (évaluée à 24 V CC) et a un courant d'entrée maximum de 10 A. L'appareil offre une sortie d'alimentation de terrain de 10 à 28,8 V CC (max 9 A) et une sortie POINTBus 5 V CC (max 0,8 A), garantissant une alimentation électrique stable pour les modules d'E/S connectés. Cet adaptateur répond aux normes de sécurité industrielle en offrant une protection contre l'inversion de polarité et une isolation continue de 50 V CC (testé à 500 V CA pendant 60 secondes). Cela diminue également le risque de dommages causés par des défauts électriques.

L'Allen Bradley 1734-AENTR/B excelle dans l'extension d'E/S, prenant en charge jusqu'à 63 modules d'E/S POINT, 31 connexions directes ou 5 connexions optimisées pour rack- (pour les modules numériques uniquement), pour une limite totale de points d'E/S de 504. Il est compatible avec les modules d'E/S POINT de la série C et fonctionne parfaitement avec les systèmes ControlLogix de Rockwell Automation, ce qui en fait une excellente solution pour mettre à niveau ou étendre le contrôle industriel. systèmes. De plus, il facilite le remplacement à chaud (avec des précautions de sécurité adéquates dans les endroits dangereux), ce qui réduit les temps d'arrêt pendant la maintenance.

Caractéristiques

Modèle	1734-AENTR/B
Type de produit	Adaptateur de communication EtherNet/IP double-port POINT I/O
Protocole de communication	EtherNet/IP
Tension d'entrée nominale	24 V CC
Plage de tension d'entrée	10 ~ 28,8 V CC
Courant d'entrée maximal	10A
Nombre de ports	2 x RJ-45
Taux de communication	10/100 Mbit/s

Précautions

Tout d'abord, lors de l'installation de l'Allen Bradley 1734-AENTR/B, utilisez toujours le rail DIN standard recommandé par Rockwell Automation. Évitez d'installer le 1734-AENTR/B dans des zones soumises à des vibrations importantes, à une forte poussière ou à une exposition directe à l'eau ou à la condensation. Étant donné que l'adaptateur est de conception ouverte (pas de boîtier extérieur), ces conditions peuvent provoquer des problèmes électriques ou limiter sa durée de vie. Pour préserver les performances de l'adaptateur, vérifiez que la zone d'installation répond aux exigences de niveau de pollution 2 pour les situations industrielles.

Deuxièmement, assurez-vous que l'alimentation électrique de l'Allen Bradley 1734-AENTR/B est sûre. La connexion de l'adaptateur à une tension supérieure à 28,8 V CC peut provoquer la destruction des composants internes. Maintenez la tension entre 10 et 28,8 V DC. Vérifiez toujours la polarité de l'alimentation avant le câblage. Même si l'Allen Bradley 1734-AENTR/B est doté d'une protection contre l'inversion de polarité, un câblage défectueux pendant une période prolongée peut endommager cette fonction de sécurité. Ne dépassez pas non plus le courant d'entrée maximum de 10 A ou le courant de sortie de puissance sur site de 9 A, car une surcharge pourrait provoquer une surchauffe ou des pannes de courant dans le système POINT I/O.

Pour configurer le réseau Allen Bradley 1734-AENTR/B, utilisez le commutateur à molette à 3-positions, le serveur DHCP ou la mémoire non-volatile pour attribuer une adresse IP unique. Évitez d'utiliser plusieurs adresses IP sur le même réseau EtherNet/IP, car cela entraînerait des conflits de communication et empêcherait l'adaptateur de se connecter aux systèmes de contrôle tels que ControlLogix. Lorsque vous utilisez des topologies en guirlande ou en étoile, assurez-vous que vos câbles Ethernet sont de qualité industrielle et correctement connectés aux ports RJ-45 ; Des câbles lâches ou de mauvaise qualité peuvent entraîner des connexions incohérentes ou une perte de données. De plus, ne modifiez pas les paramètres réseau de l'adaptateur pendant qu'il transmet activement des données, car cela pourrait interférer avec la connexion POINTBus avec les modules d'E/S connectés.

FAQ

Q : Qu'est-ce que l'Allen-Bradley 1734-AENTR/B et quelle est sa fonction principale ?

R : Le 1734-AENTR/B est un module adaptateur EtherNet/IP à double-port pour la plate-forme d'E/S Allen-Bradley POINT. Il agit comme une passerelle de communication entre votre automate Logix (tel que ControlLogix ou CompactLogix) et jusqu'à 63 modules POINT I/O (numériques, analogiques, de sécurité ou à usage spécial) sur le bus local. La particularité du module réside dans ses deux ports Ethernet intégrés, qui lui permettent d'être câblé dans des topologies de réseau linéaires, en étoile, en arbre ou, plus important encore, en anneau tolérant aux pannes (DLR). Cela en fait un composant essentiel pour développer des réseaux durables et modernes au niveau des machines.

Q : Le 1734-AENTR/B peut-il être utilisé pour des applications de sécurité ?

R : Le 1734-AENTR/B est un adaptateur de communication standard non-de sécurité. La plateforme POINT I/O dispose d'une gamme spécialisée nommée POINT Guard I/O™. Vous pouvez connecter des modules d'E/S de sécurité Point Guard 1734 (tels que des modules d'entrée/sortie de sécurité numériques) au même POINTBus. Ces modules de sécurité se connectent à un automate de sécurité GuardLogix™ compatible à l'aide du protocole CIP Safety™ sur le même réseau EtherNet/IP. L'adaptateur AENTR/B transmet ces données de sécurité via sa connexion réseau habituelle.
