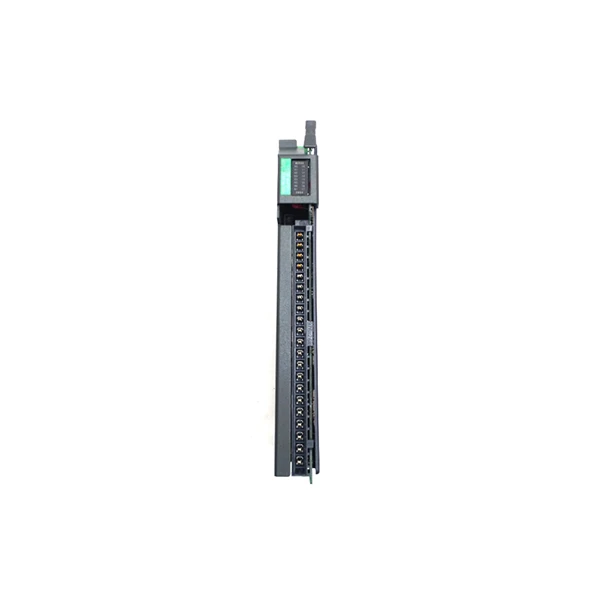

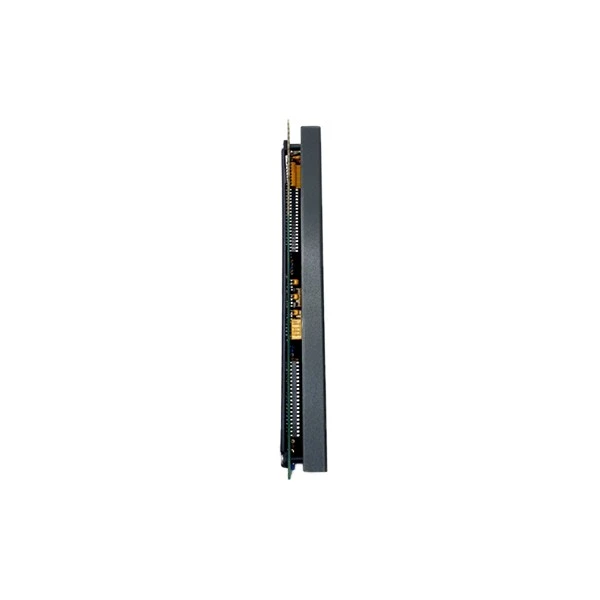

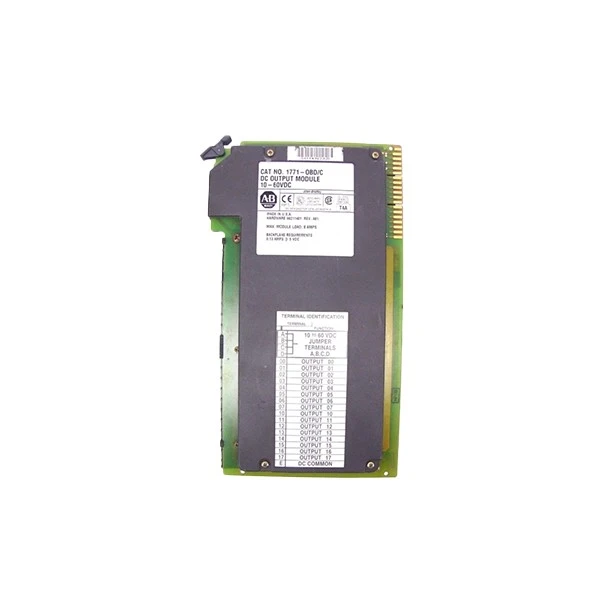

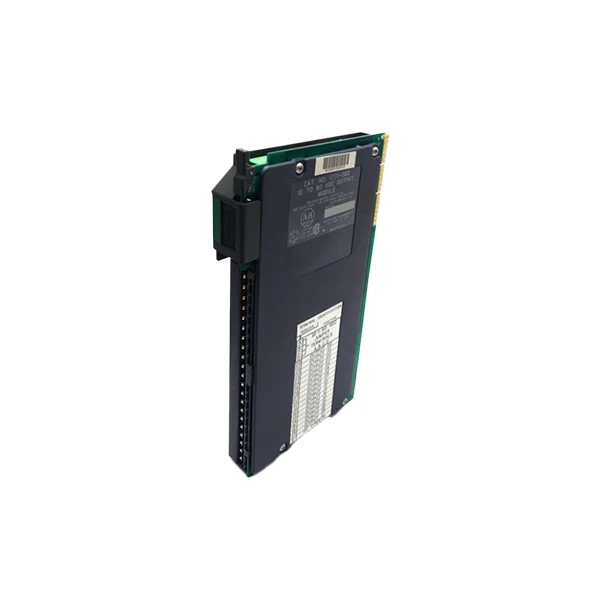

Allen Bradley 1771-OBD C

Marque:Allen Bradley
Modèle:1771-OBD/C

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

L'Allen Bradley 1771-OBD/C est un module de sortie CC non isolé fiable à 16-canaux, conçu exclusivement pour les contrôleurs de la série PLC-5 d'Allen Bradley, ce qui en fait un excellent choix pour les applications d'automatisation industrielle. Avec une puissance nominale requise de 48 VCC (avec une plage de 10 à 60 VCC), l'Allen Bradley 1771-OBD/C offre une compatibilité d'alimentation polyvalente pour une variété d'applications industrielles. Chacun des 16 canaux du module peut gérer jusqu'à 2 A de courant pour les charges résistives, avec un courant maximum total de 8 A, idéal pour alimenter plusieurs appareils à la fois. Il prend également en charge un courant de charge pilote de 0,2 A par canal et un courant de charge minimum de 2,5 mA, permettant une détection efficace des déconnexions de charge.

L'Allen Bradley 1771-OBD/C offre une durabilité exceptionnelle. Il fonctionne bien à des températures allant de 0 degrés à 60 degrés (32 degrés F à 140 degrés F) et peut être stocké à des températures allant de -40 degrés à 85 degrés (-40 degrés F à 185 degrés F), ce qui le rend adapté à une variété de climats. Le revêtement conforme du module protège le circuit imprimé de l'humidité et de la poussière, et il comprend un fusible redresseur 10 A/250 V pour plus de sécurité. Il dispose également des certifications CSA et CE, garantissant la conformité industrielle.

L'installation de l'Allen Bradley 1771-OBD/C est simple car elle s'intègre dans le châssis d'E/S 1771 de la série B- (1771-A1B à 1771-A4B, en omettant 1771-A4). Il nécessite un bornier 1492-W4 séparé et peut accueillir des fils de calibre 22 à 14 AWG, avec un couple de serrage suggéré de 7 à 9 pouces-livres. La conception minuscule du module (pesant environ 1,5 livre) permet d'économiser de l'espace dans les armoires de commande, tandis que son codage à clé (positions 10-12 et 22-24) empêche une insertion incorrecte.

Caractéristiques

Modèle	1771-OBD/C
Type de produit	Module de sortie CC non isolé à 16 -canaux
Système applicable	Contrôleurs série PLC-5
Exigences d'alimentation	10-60 VCC
Nombre de sorties	16 canaux
Courant par canal	2 A (charge résistive)
Courant total	8 A maximum
Courant de charge minimum	2,5 mA (pour la détection de charge ouverte)

Scénarios d'application

L'Allen Bradley 1771-OBD/C est un module de sortie CC polyvalent à 16-canaux qui excelle dans une variété de paramètres d'automatisation industrielle en raison de ses performances fiables, de sa capacité de courant de 2 A par canal et de sa capacité à tolérer des conditions de fonctionnement difficiles. L'une de ses applications les plus typiques concerne les lignes de production manufacturières, où l'Allen Bradley 1771-OBD/C s'intègre facilement aux contrôleurs de la série PLC-5 pour faire fonctionner les équipements critiques. Par exemple, il alimente les bobines de relais qui activent les bandes transporteuses, entraîne les électrovannes qui régulent le débit de fluide dans les machines d'assemblage et fait fonctionner les voyants CC qui signalent l'état de la production, tandis que ses 16 canaux permettent aux fabricants d'effectuer de nombreux travaux en même temps sans avoir besoin de modules supplémentaires.

Dans les usines d'assemblage automobile, l'Allen Bradley 1771-OBD/C est essentiel pour un contrôle précis des systèmes auxiliaires. Il régule les petits moteurs qui déplacent les bras robotiques, active les outils de serrage qui maintiennent les pièces automobiles en place pendant le soudage ou la peinture et supervise les solénoïdes qui régulent la pression de l'air dans les équipements pneumatiques. Ses taux de réponse rapides (0,1 ms de marche-à-et 0,2 ms de marche-à l'arrêt) garantissent que ces processus se déroulent sans problème et dans les délais, et son revêtement conforme protège contre la poussière et l'humidité dans les environnements de production très fréquentés.

L'Allen Bradley 1771-OBD/C est également très utile pour les usines de transformation des aliments et des boissons. Le module fait fonctionner des machines de remplissage qui distribuent des boissons ou des aliments emballés, des vannes de contrôle de température dans les systèmes de chauffage ou de refroidissement et active les équipements de nettoyage pour maintenir les normes d'hygiène. Il fonctionne à des températures allant de 0 degré à 60 degrés et des niveaux d'humidité allant de 5 % à 95 % (sans condensation), ce qui le rend bien adapté aux diverses circonstances des usines de transformation alimentaire, des sections d'emballage sèches aux zones de nettoyage humides.

FAQ

Q : À quoi sert le module Allen-Bradley 1771-OBD/C ?

R : Le 1771-OBD/C est un module de sortie discrète développé pour les systèmes de contrôleurs programmables Allen-Bradley's PLC-5 et SLC 500. Il est logé dans un châssis d'E/S 1771 et sert d'interface entre le contrôleur et les appareils de terrain. Sa fonction principale est de convertir les signaux logiques basse tension-du contrôleur en sorties de puissance plus élevée qui peuvent piloter des équipements réels tels que des démarreurs de moteur, des électrovannes, des veilleuses et des relais.

Q : Comment configurer le 1771-OBD/C dans mon programme API ?

R : La configuration est effectuée à l'aide de votre logiciel de programmation (RSLogix 5 pour PLC-5 ou RSLogix 500 pour SLC 500). Un module de sortie discrète de base n'est normalement pas configuré avec les mêmes paramètres qu'un module analogique ou de communication. Au lieu de cela, vous l'adressez correctement dans votre configuration d'E/S. Le numéro d'emplacement physique dans le châssis détermine l'adresse d'E/S dans la table de données (par exemple, O:005 pour le groupe de sorties 5). Votre logique à relais écrit ensuite à ces emplacements, activant ou désactivant les sorties physiques.
