Allen Bradley 1756-DHRIO D
Marque:Allen Bradley
Modèle:1756-DHRIO D
État des stocks :Les marchandises sont disponibles en stock.
Caractéristiques du produit

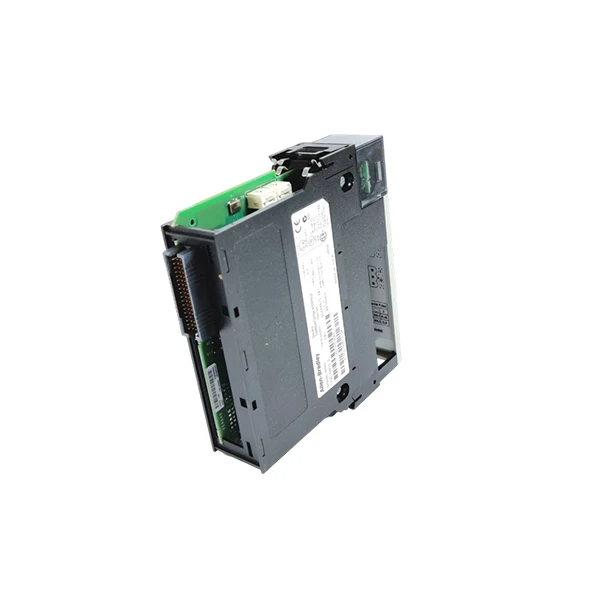

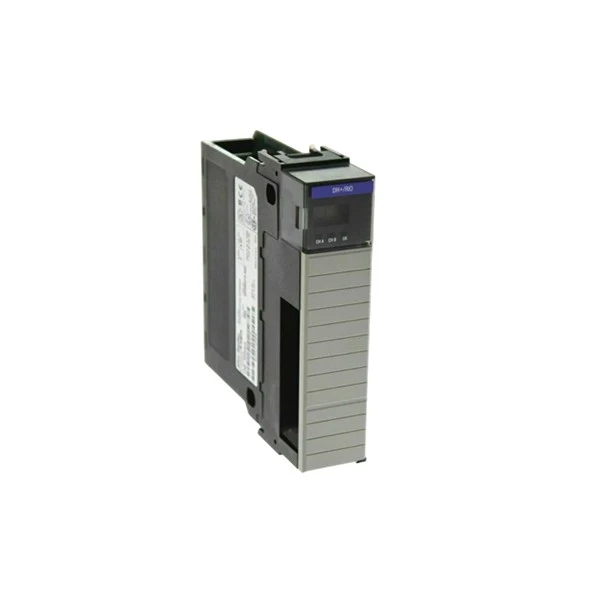

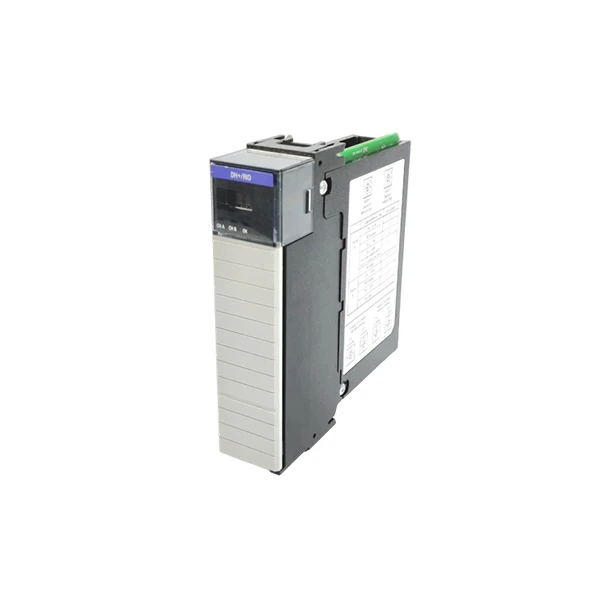

L'Allen Bradley 1756-DHRIO/D est un module de communication fiable créé exclusivement pour le système ControlLogix, ce qui en fait une excellente option pour le transfert de données industrielles et les connexions d'E/S à distance. Ce module s'intègre parfaitement dans les racks ControlLogix 1 756, occupant un seul emplacement, libérant ainsi de l'espace pour d'autres composants du système. Il est doté d'un boîtier ouvert et ne pèse que 0,293 kilogramme (0,64 livre), ce qui facilite l'installation. Le 1756-DHRIO/D prend en charge deux protocoles industriels importants : Data Highway Plus (DH+) et Remote I/O (RIO), qui permettent une communication transparente entre les appareils d'un réseau industriel. Il comprend deux canaux de communication (canal A et canal B), chacun doté de bornes à trois broches, ainsi qu'un petit port DIN à 8 broches connecté en parallèle avec le canal A pour des possibilités de connexion plus flexibles.
L'Allen Bradley 1756-DHRIO/D prend en charge trois débits en bauds différents : 57,6 bauds, 115,2 bauds et 230,4 bauds. Chaque vitesse correspond à une certaine longueur maximale de câble pour permettre une transmission de données stable : 3 048 mètres à la vitesse la plus basse, 1 524 mètres à la vitesse moyenne et 762 mètres à la vitesse la plus rapide. Pour de meilleures performances, il est compatible avec le câble twinaxial Belden 89463 (20AWG, 0,52 mm²), qui peut supporter des températures allant jusqu'à 200 degrés (392 degrés F), excellent pour les applications industrielles difficiles.
Le 1756-DHRIO/D consomme 1,7 mA à 5 V et 850 mA à 24 V du fond de panier, a une consommation électrique maximale de 4,5 watts et dissipe 15,4 unités thermiques britanniques par heure. Il fonctionne efficacement à des températures allant de 0 degrés à 60 degrés (32 degrés F à 140 degrés F), ce qui le rend adapté à la plupart des environnements d'exploitation d'usine. Ce module dispose également d'un haut niveau de connectivité, car il peut gérer jusqu'à 32 connexions Logix tout en agissant également comme un adaptateur et un scanner pour connecter des périphériques d'E/S distants, des automates, des SLC et d'autres équipements intelligents. Il peut transmettre des données sur jusqu'à trois racks et quatre réseaux de communication, ce qui le rend idéal pour les applications industrielles à grande échelle.
Caractéristiques
|
Modèle |
1756 - DHRIO/D |
|---|---|
|
Type de module |
Module de communication Data Highway / E/S distantes |
|
Support compatible |
Baie ControlLogix 1756 |
|
Largeur de fente |
1 emplacement |
|
Type de boîtier |
Boîtier de style ouvert- |
|
Canaux de communication |
2 canaux (canal A et canal B) |
|
Consommation d'énergie maximale |
4,5 watts |
|
Poids |
0,64 livre |
Précautions
Tout d'abord, installez toujours l'Allen Bradley 1756-DHRIO/D dans un rack ControlLogix 1756, occupant un seul emplacement ; ne le forcez jamais dans des racks incompatibles et n'utilisez jamais plusieurs emplacements, car cela pourrait endommager le connecteur du fond de panier du module. La conception du boîtier ouvert nécessite de conserver le module dans un environnement industriel propre et sans poussière pour empêcher les débris d'endommager les composants internes.
Pour le câblage, utilisez un câble twinaxial Belden 89463 (20AWG, 0,52 mm²) avec l'Allen Bradley 1756-DHRIO/D. Faites correspondre la vitesse de communication avec la longueur de câble appropriée : 3 048 mètres pour 57,6 bauds, 1 524 mètres pour 115,2 bauds et 762 mètres pour 230,4 bauds. L'utilisation de câbles non-recommandés ou la négligence de la correspondance longueur-vitesse entraîneront une perte de données ou une communication incohérente. Assurez-vous que les bornes à 3 broches (canaux A et B) et le port mini DIN à 8 broches (parallèle au canal A) sont correctement connectés ; des fils lâches peuvent provoquer des perturbations du signal.
Lors de la configuration des paramètres de communication, assurez-vous que le protocole de l'Allen Bradley 1756-DHRIO/D (DH+ et RIO) est compatible avec d'autres périphériques réseau (tels que les automates, les SLC et les unités d'E/S distantes). Pour éviter les surcharges, maintenez le nombre de connexions Logix à un maximum de 32. Synchronisez toujours les vitesses de connexion de tous les appareils connectés ; des vitesses incompatibles empêcheront le transfert de données.
