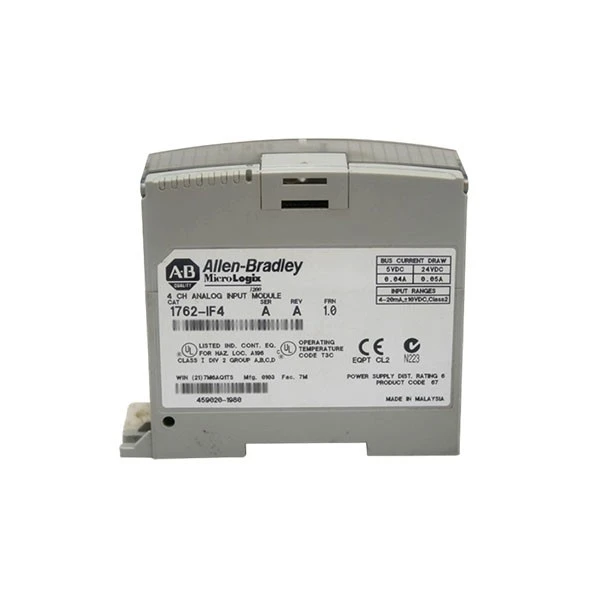

Allen Bradley 1762-IF4

Marque:Allen Bradley
Modèle:1762-IF4

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

L'Allen Bradley 1762-IF4 est un module d'entrée analogique à quatre canaux compact et fiable pour les systèmes API MicroLogix, notamment les automates MicroLogix 1100, 1200 et 1400. Ce module d'entrée analogique, composant majeur de la série 1762 d'Allen Bradley, est fréquemment utilisé dans les systèmes d'automatisation industrielle pour collecter et transmettre des données de signal précises provenant de capteurs. Il s'intègre facilement aux signaux industriels typiques et accepte à la fois les entrées de tension (-10 à 10 V CC) et de courant (4 à 20 mA), ce qui le rend adapté à la surveillance de la température, de la pression, du débit et d'autres facteurs essentiels du processus.

L'Allen Bradley 1762-IF4 a une résolution de 15-bits et un taux de répétabilité de ±0,12 % à pleine échelle, garantissant des performances robustes dans les applications industrielles. Il dispose de quatre canaux d'entrée différentiels, qui réduisent les interférences du signal et permettent un transfert de données clair, même dans des environnements très fréquentés. Le module comprend des indicateurs LED pour afficher l'état de l'alimentation et les performances des canaux, ainsi que des diagnostics intégrés-pour détecter les circuits ouverts, les situations de dépassement et de dépassement inférieur, facilitant ainsi le dépannage pour les utilisateurs.

L'Allen Bradley 1762-IF4 a une taille compacte de 90 mm (hauteur) × 40 mm (largeur) × 87 mm (profondeur), ce qui lui permet de s'adapter facilement aux panneaux de commande encombrés. Il prend en charge le montage sur rail DIN et sur panneau, offrant des options d'installation polyvalentes pour diverses configurations. Il dispose d'une protection d'entrée (jusqu'à -30 V pour la tension et -32 mA pour le courant) et peut fonctionner à des températures allant de -20 degrés à 65 degrés, ce qui le rend adapté à une large gamme d'applications industrielles. Il utilise un maximum de 40 mA du bus 5 V CC et 50 mA du bus 24 V CC, garantissant une faible consommation d'énergie et des performances constantes.

Caractéristiques

Modèle	1762-IF4
Type de produit	Module d'entrée analogique 4 points MicroLogix
Indication d'état	Indicateurs LED
Résolution	15 bits + bit de signe
Temps de conversion	2,5 ms par canal
Non-linéarité	±0,12 % de la pleine échelle
Répétabilité	±0,12 % de la pleine échelle
Taux de rejet en mode commun	>55 dB (50/60 Hz)

Scénarios d'application

Les usines de traitement de l'eau s'appuient en grande partie sur l'Allen Bradley 1762-IF4 pour un contrôle précis des processus. L'Allen Bradley 1762-IF4 est un module d'entrée analogique à 4 canaux qui collecte des données analogiques provenant de capteurs de débit d'eau et de pression dans les canalisations pour détecter de petits changements en temps réel. Il envoie des signaux précis au système de contrôle central, qui modifie les opérations de la machine. Lorsqu'il est utilisé avec des modules de sortie appropriés, l'Allen Bradley 1762-IF4 contrôle la vitesse de rotation des pompes à eau et l'ouverture des vannes de régulation, ce qui permet d'obtenir une qualité et un débit d'eau stables. Ce module répond aux exigences strictes de surveillance des opérations de traitement de l'eau grâce à sa capacité anti-interférence et à sa collecte de données précise.

Les installations industrielles de petite et moyenne taille-utilisent également l'Allen Bradley 1762-IF4 pour optimiser les lignes de production. Par exemple, dans les usines d'assemblage de pièces automobiles, l'Allen Bradley 1762-IF4 reçoit des entrées analogiques provenant de capteurs de température et de pression sur les équipements de découpe. Il fournit des données en temps réel à l'automate MicroLogix, permettant au système de modifier rapidement la vitesse de coupe et la pression de l'outil. Cela garantit une qualité de produit constante et réduit les taux de défauts. La conception minuscule de l'Allen Bradley 1762-IF4 lui permet d'être facilement installé dans des armoires de commande remplies, ce qui le rend idéal pour les restrictions d'espace industriel.

L'Allen Bradley 1762-IF4 est un composant essentiel des petits systèmes de chaudières industrielles. Il collecte les signaux des capteurs associés pour surveiller des paramètres cruciaux tels que le niveau d'eau, la température de sortie et la pression de la vapeur. La résolution de 15-bits du module garantit des lectures exactes, aidant le système de contrôle à éviter les problèmes de surchauffe ou de manque d'eau. L'Allen Bradley 1762-IF4 dispose d'outils de diagnostic intégrés qui peuvent identifier les défauts des capteurs ou signaler des anomalies et fournir des notifications aux opérateurs pour garantir une maintenance rapide. Cela améliore la sécurité et la stabilité du fonctionnement de la chaudière.

FAQ

Q : Qu'est-ce que l'Allen Bradley 1762-IF4 et quelle est sa fonction principale ?

R : L'Allen Bradley 1762-IF4 de Rockwell Automation est un petit module d'entrée analogique à quatre-canaux. Sa fonction principale est de connecter des signaux continus réels provenant de capteurs (tels que des transmetteurs de pression, des capteurs de température et des débitmètres) à un système PLC. Il traduit les signaux analogiques de tension ou de courant en valeurs numériques exactes que l'automate MicroLogix peut utiliser pour la surveillance et le contrôle.

Q : Avec quels automates Allen Bradley le 1762-IF4 est-il compatible ?

R : Le module 1762-IF4 est conçu comme module d'extension pour les familles d'automates MicroLogix 1100, 1200 et 1400. Il se connecte directement à ces contrôleurs par fil ruban, leur permettant de gérer davantage de signaux analogiques.

Q : Pourquoi le 1762-IF4 est-il décrit comme ayant des entrées « différentielles », et quel en est l'avantage ?

A: Differential (or bipolar) inputs assess the voltage difference between two input points (for example, [+] and [-] on a channel). This design provides improved common-mode noise rejection (>55 dB à 50/60 Hz), rendant le module analogique 1762 IF4 plus résistant aux interférences électriques dans les applications industrielles, ce qui se traduit par des lectures plus cohérentes et précises.
