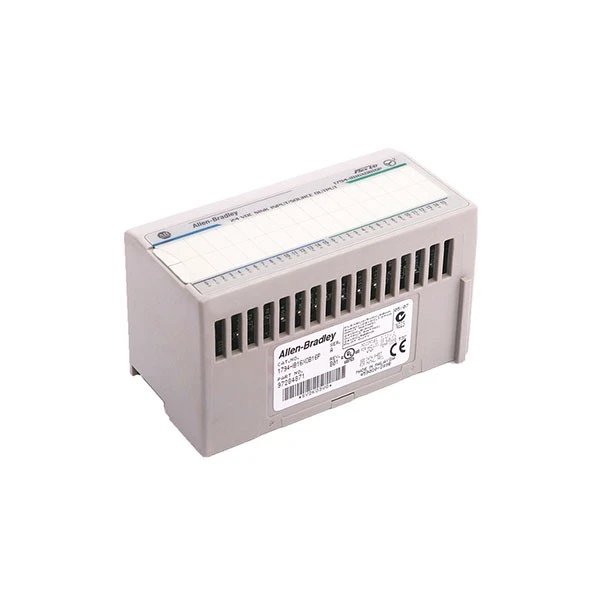

Allen Bradley 1794-IB10XOB6

Marque:Allen Bradley
Modèle:1794-IB10XOB6

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

L'Allen Bradley 1794-IB10XOB6 est un module d'E/S combiné numérique fiable de la série Flex I/O spécialement conçu pour les systèmes d'automatisation industrielle. Il combine 10 entrées de courant absorbé et 6 sorties de source de courant dans une seule petite unité, ce qui en fait une solution efficace pour une variété de tâches de contrôle. L'Allen Bradley 1794-IB10XOB6 a un courant nominal à l'état passant-de 8 mA à 24 VCC, une tension maximale à l'état désactivé-de 5 VCC et un courant à l'état désactivé-de 1,5 mA. L'impédance d'entrée est de 4,8 kilohms, ce qui permet une collecte cohérente des signaux provenant des commutateurs et des capteurs. Côté sortie, chacun des six canaux peut fournir jusqu'à 2 A de courant, ce qui le rend approprié pour faire fonctionner des solénoïdes, de petits moteurs et d'autres dispositifs de sortie. Le courant de sortie maximum total du module atteint 10 A, répondant aux besoins de contrôle multi-appareils dans les systèmes de petite et moyenne taille.

L'Allen Bradley 1794-IB10XOB6 a un design compact avec des dimensions approximatives de 94 mm x 94 mm x 69 mm et un poids d'environ 85 grammes. Il permet une fixation sur rail DIN, ce qui permet d'économiser de l'espace dans les armoires de commande et facilite l'installation. Le module comprend des indicateurs d'état jaunes pour chaque entrée et sortie, permettant aux utilisateurs de vérifier facilement l'état de fonctionnement de chaque canal. Il offre également une isolation de 1 365 V CA/60 s entre le côté terrain et le côté système, ce qui empêche efficacement les interférences électriques dans les environnements industriels.

Ce module Flex I/O fonctionne de manière fiable dans les environnements industriels difficiles. Sa plage de température de fonctionnement est de -20 degrés à 55 degrés et il peut être stocké à -40 degrés ou 85 degrés. Il peut supporter des taux d'humidité allant de 5% à 95% sans condensation et des vibrations allant jusqu'à 5 g entre 10 et 500 Hz. L'Allen Bradley 1794-IB10XOB6 est compatible avec les contrôleurs de la série Allen Bradley Logix, notamment ControlLogix et CompactLogix, et peut être rapidement programmé à l'aide d'un logiciel tel que Studio 5000.

Caractéristiques

Modèle	1794-IB10XOB6
Type de produit	Allen-Module mixte numérique d'E/S Bradley FLEX
Type d'entrée	Entrée d'évier à 10 points
Type de sortie	Type de sortie
Impédance d'entrée nominale	4.8 kΩ
Courant de sortie total	10A (maximum)
Courant de sortie minimum	1,0 mA/canal
Courant de surtension	4A / 50 ms

Scénarios d'application

Les industries de l'emballage alimentaire et des boissons s'appuient sur l'Allen Bradley 1794-IB10XOB6 pour un contrôle fiable. Sa capacité à fonctionner à des températures allant de -20 degrés à 55 degrés et à résister à l'humidité (5 % à 95 % sans condensation) le rend approprié aussi bien pour les salles d'emballage frigorifiques que pour les environnements d'atelier réguliers. Le module utilise des capteurs d'entrée pour surveiller l'état de fonctionnement des machines d'emballage, tels que la tension du film et le positionnement des bouteilles, et sa sortie 2 A par canal pour contrôler les dispositifs de scellage, les bandes transporteuses et les mécanismes de tri, garantissant ainsi une qualité d'emballage et une efficacité de production constantes tout en répondant aux normes d'hygiène et de sécurité de l'industrie alimentaire.

Dans les systèmes de traitement de l'eau et de gestion des eaux usées, l'Allen Bradley 1794-IB10XOB6 est un excellent choix pour le contrôle des processus. Il est relié à des capteurs de niveau, des débitmètres et des transducteurs de pression pour recueillir des informations en temps réel sur les réservoirs d'eau, les canalisations et les équipements de traitement. Le module utilise ces entrées pour réguler les pompes à eau, les vannes et les systèmes de filtration, modifiant automatiquement le débit d'eau et les opérations de traitement. Son isolation 1365VAC/60s entre le terrain et les côtés du système le protège des interférences électriques dans les environnements humides, garantissant ainsi le bon fonctionnement des principaux processus de traitement de l'eau.

FAQ

Q : Qu'est-ce que l'Allen‑Bradley 1794‑IB10XOB6XT ?

R : L'Allen-Bradley 1794-IB10XOB6XT est un module d'E/S à combinaison numérique de la famille Flex I/O XT. Il est destiné aux systèmes de contrôle dispersés et comprend dix entrées discrètes et six sorties discrètes dans un seul petit module. La marque « XT » implique qu'il est conçu pour des températures extrêmes et des environnements industriels exigeants.

Q : Comment configurer et installer le 1794‑IB10XOB6XT ?

R : Le 1794-IB10XOB6XT est un module d'E/S distantes Flex I/O qui nécessite une unité d'embase de terminal compatible, telle que la série 1794-TB3. L'unité de base est ensuite connectée à un adaptateur de communication 1794 (par exemple, 1794-AENTR pour EtherNet/IP). La configuration s'effectue sur la plateforme Rockwell Automation Logix5000, à l'aide du logiciel Studio 5000 ou RSLogix 5000, où vous définissez les balises et les propriétés d'E/S.

Q : Que signifie « remplaçable à chaud » pour ce module ?

R : L'une des principales caractéristiques du système Flex I/O est la possibilité de remplacer des modules sans arrêter l'ensemble du système. Le remplacement à chaud du module 1794-IB10XOB6XT est simple, car il se connecte à l'embase du terminal. Débranchez simplement le module défectueux et remplacez-le par un nouveau. Cela réduit les temps d’arrêt pendant la maintenance.
