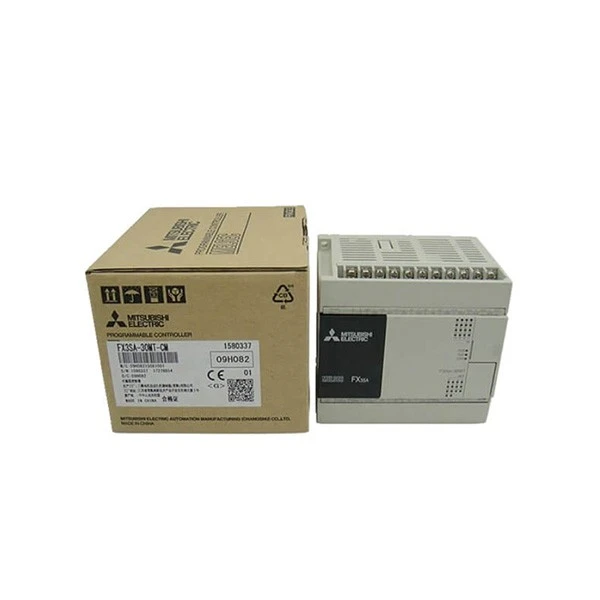

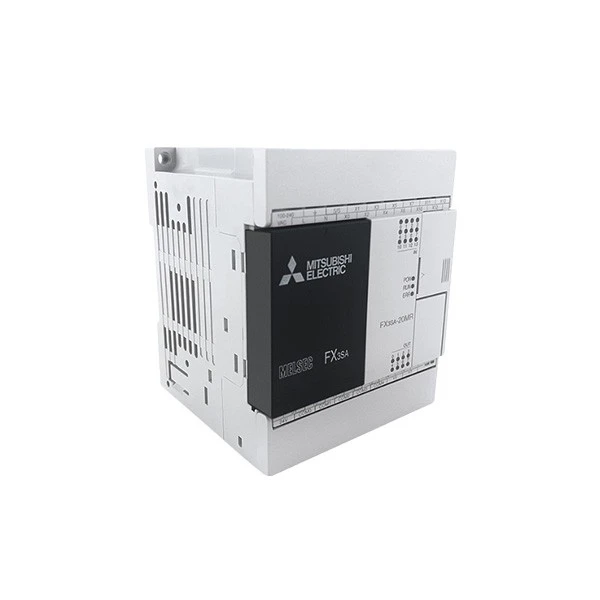

Mitsubishi FX3SA-30MT-CM

Marque:Mitsubishi
Modèle:FX3SA-30MT-CM

État des stocks :Les marchandises sont disponibles en stock.

Caractéristiques du produit

Le Mitsubishi FX3SA-30MT-CM est un contrôleur logique programmable (PLC) compact et fiable de la série MELSEC-F FX3SA de Mitsubishi, destiné aux applications d'automatisation industrielle-à petite échelle. Cet automate, une version améliorée de la série FX1S, allie d'excellentes performances à une facilité d'utilisation, ce qui en fait un choix populaire pour une large gamme d'applications industrielles. Le Mitsubishi FX3SA-30MT-CM dispose de 30 points d'E/S, dont 16 entrées et 14 sorties, lui permettant de connecter efficacement de nombreux capteurs et actionneurs dans des systèmes d'automatisation compacts.

Le Mitsubishi FX3SA-30MT-CM est doté d'une conception d'alimentation variable, qui est l'une de ses principales caractéristiques. Il dispose d'une plage d'alimentation CA de 100 -240 V, 50/60 Hz, permettant un fonctionnement stable dans différents réglages de puissance. La sortie de cet automate est une sortie à transistor (MOSFET), qui a un temps de réponse rapide (moins de 0,2 ms) et peut piloter des solénoïdes, de minuscules relais et des indicateurs LED. De plus, le Mitsubishi FX3SA-30MT-CM dispose de deux interfaces de communication intégrées- : Mini-USB et RS-422. L'interface Mini-USB se connecte directement à un ordinateur pour la programmation et la surveillance avec un logiciel tel que GX Works2, tandis que l'interface RS-422 s'intègre aux interfaces homme-machine (IHM) et à d'autres appareils industriels.

Le Mitsubishi FX3SA-30MT-CM a une grande vitesse de traitement. Les instructions de base prennent 0,21 μs par instruction, tandis que les instructions d'application prennent 0,5 μs, ce qui permet des activités de contrôle rapides et efficaces. Il comprend une mémoire de programme EEPROM de 4 K-pas qui peut être augmentée jusqu'à 16 000 pas pour répondre à des exigences de programmation plus complexes. Cet automate offre également une sortie d'impulsions à grande vitesse sur 2 axes (jusqu'à 100 kHz) via les bornes Y0 et Y1, ce qui le rend parfait pour contrôler les positions des moteurs pas à pas ou des servomoteurs dans des applications telles que les petites machines d'emballage et les équipements de fabrication de moules.

Caractéristiques

Modèle	FX3SA-30MT-CM
Série	MELSEC-F FX3SA
Tension d'alimentation	CA 100 ~ 240 V
Fréquence nominale	50/60Hz
Méthode d'isolement	Isolation optocoupleur
Type de sortie	Sortie dissipateur de transistor
Dimensions	L100 mm × H90 mm × P49 mm
Interface de communication	USB intégré-(Mini-B) + RS-422

Scénarios d'application

Tout d'abord, le Mitsubishi FX3SA-30MT-CM est bien adapté-au contrôle des petites machines d'emballage. Cet automate peut gérer des bandes transporteuses, des dispositifs de scellage et des processus de comptage sur des lignes d'emballage alimentaire, cosmétique ou matériel à petite échelle en se connectant à des capteurs photoélectriques et de petits actionneurs. Ses 16 points d'entrée détectent la présence d'éléments, tandis que les 14 points de sortie transistor contrôlent avec précision les composants d'emballage. La capacité de sortie d'impulsions à grande vitesse du Mitsubishi FX3SA-30MT-CM (jusqu'à 100 kHz) garantit que les pièces de la machine d'emballage se déplacent de manière fluide et précise, augmentant ainsi l'efficacité de la production.

Le Mitsubishi FX3SA-30MT-CM est également largement utilisé dans le secteur de la production de moules. Ce PLC est utilisé sur de minuscules machines à mouler pour contrôler l'ouverture et la fermeture des moules, la surveillance de la température et la détection de la pression. Il peut communiquer avec des capteurs de température et des transducteurs de pression pour collecter des données en temps réel -, garantissant ainsi que le traitement des moules répond aux normes de qualité. Les dimensions compactes du Mitsubishi FX3SA-30MT-CM (L100 mm × H90 mm × P49 mm) le rendent adapté à une installation dans des armoires de commande de machines de moulage avec un espace limité.

FAQ

Q : Qu'est-ce que le Mitsubishi FX3SA-30MT-CM ?

R : Le Mitsubishi FX3SA-30MT-CM est un petit-microautomate-économique de la célèbre famille FX3S-de Mitsubishi Electric. Il s'agit d'un contrôleur logique programmable complet-développé pour gérer des équipements d'automatisation à petite échelle-. Le numéro de modèle révèle des spécifications cruciales : « 30 » fait référence au nombre total d'E/S, « MT » implique des sorties à transistor et « CM » représente un modèle standard non en réseau adapté au contrôle indépendant de la machine.

Q : Le FX3SA-30MT-CM peut-il être utilisé en remplacement direct des anciens automates de la série FX ?

R : Oui, dans la plupart des cas. La série FX3SA remplace de manière moderne les anciens modèles FX tels que le FX1S et le FX1N. Il offre des performances améliorées, une mémoire plus grande et une exécution plus rapide des instructions dans un encombrement comparable. Cependant, un échange direct physique et logiciel n'est pas toujours possible. Vous devez garantir la compatibilité des types d'E/S (transistor ou relais) et devrez peut-être convertir le programme logique à relais en logiciel GX Works3 ou GX Works2 de Mitsubishi.

Q : Quel logiciel de programmation est utilisé pour le Mitsubishi FX3SA-30MT-CM ?

R : Il est programmé avec le logiciel d'ingénierie GX Works3 de Mitsubishi, qui est la plate-forme actuelle des séries iQ-F (FX5) et FX3. Il peut également être programmé à l'aide du logiciel existant GX Works2 pour offrir une plus grande compatibilité. Les deux environnements s'appuient sur la programmation en logique à relais (LD), qui constitue la norme industrielle pour les automates.
